Caja de Fusibles Renault: Guía Esencial

El sistema eléctrico de tu Renault es una compleja red de cables, sensores y componentes que trabajan en armonía para asegurar el correcto funcionamiento de tu vehículo. En el corazón de esta red, protegiendo cada circuito de posibles sobrecargas, se encuentran las cajas de fusibles. Estas pequeñas pero vitales unidades son la primera línea de defensa contra daños eléctricos mayores, y entender su ubicación y cómo diagnosticar problemas es fundamental para cualquier propietario de un Renault. Desde las luces interiores hasta el sistema de inyección, casi todo en tu coche depende de un fusible en buen estado. Ignorar una falla en este componente puede llevar a problemas más serios y costosos, dejando tu vehículo inoperativo o, peor aún, causando daños irreparables a sistemas electrónicos sensibles.

¿Qué es una Caja de Fusibles y Por Qué es Crucial para tu Renault?

Una caja de fusibles es, en esencia, un centro de distribución y protección para los circuitos eléctricos de tu vehículo. Contiene una serie de fusibles, cada uno diseñado para proteger un componente o sistema eléctrico específico de una sobrecarga de corriente. Cuando la corriente excede un nivel seguro, el filamento conductor dentro del fusible se quema, interrumpiendo el circuito y evitando que el exceso de corriente dañe el componente conectado. Es como un interruptor de seguridad automático. Sin estas cajas, una simple falla en un componente o un cortocircuito podría freír todo el cableado o dañar unidades de control electrónico extremadamente caras, transformando un pequeño inconveniente en una reparación mayor y muy costosa. Son los guardianes silenciosos que permiten que tu radio funcione, tus luces enciendan y tu motor arranque sin problemas.

En el contexto de un Renault moderno, donde la electrónica juega un papel preponderante en casi todas las funciones del vehículo (desde el sistema de infoentretenimiento hasta los complejos sistemas de seguridad activa y pasiva), la integridad del sistema eléctrico es más crítica que nunca. Un fusible quemado puede ser la única señal de un problema subyacente que, si no se aborda, podría escalar. Por eso, comprender su función y cómo manejarlos es una habilidad invaluable para cualquier conductor.

Ubicación Estratégica: ¿Dónde se Esconde la Caja de Fusibles en tu Renault?

Generalmente, los vehículos Renault, al igual que la mayoría de los automóviles modernos, cuentan con al menos dos cajas de fusibles principales, cada una con un propósito y una ubicación específicos. Estas ubicaciones son estratégicas para proteger diferentes partes del sistema eléctrico y para facilitar el acceso según la necesidad.

Caja de Fusibles del Habitáculo (Interior)

Esta caja de fusibles es la que protege los sistemas eléctricos dentro del compartimento de pasajeros. Suele ser la más accesible para el propietario y está diseñada para proteger componentes como:

• Radio y sistema de infoentretenimiento
• Luces interiores y de cortesía
• Elevalunas eléctricos
• Tomacorrientes de 12V (encendedor de cigarrillos)
• Cierre centralizado
• Sistemas de climatización (aire acondicionado, calefacción)
• Algunos módulos de control electrónico (ej. limpiaparabrisas)

En la mayoría de los modelos Renault, la caja de fusibles interior se encuentra en uno de los siguientes lugares:

• Detrás de la guantera: A menudo, es necesario abrir la guantera y, en algunos casos, retirar una tapa o incluso la guantera misma para acceder a ella.
• En el lateral del salpicadero: Al abrir la puerta del conductor o del pasajero, puede haber una pequeña tapa lateral que se retira para revelar la caja.
• Bajo el volante o el tablero: Puede estar oculta bajo un panel removible en el área de los pedales o directamente debajo del volante.

La ubicación exacta puede variar significativamente entre modelos de Renault (Clio, Megane, Captur, Duster, etc.) y años de fabricación. Por ello, la consulta del manual del propietario de tu vehículo es siempre el primer y mejor paso para localizarla con precisión.

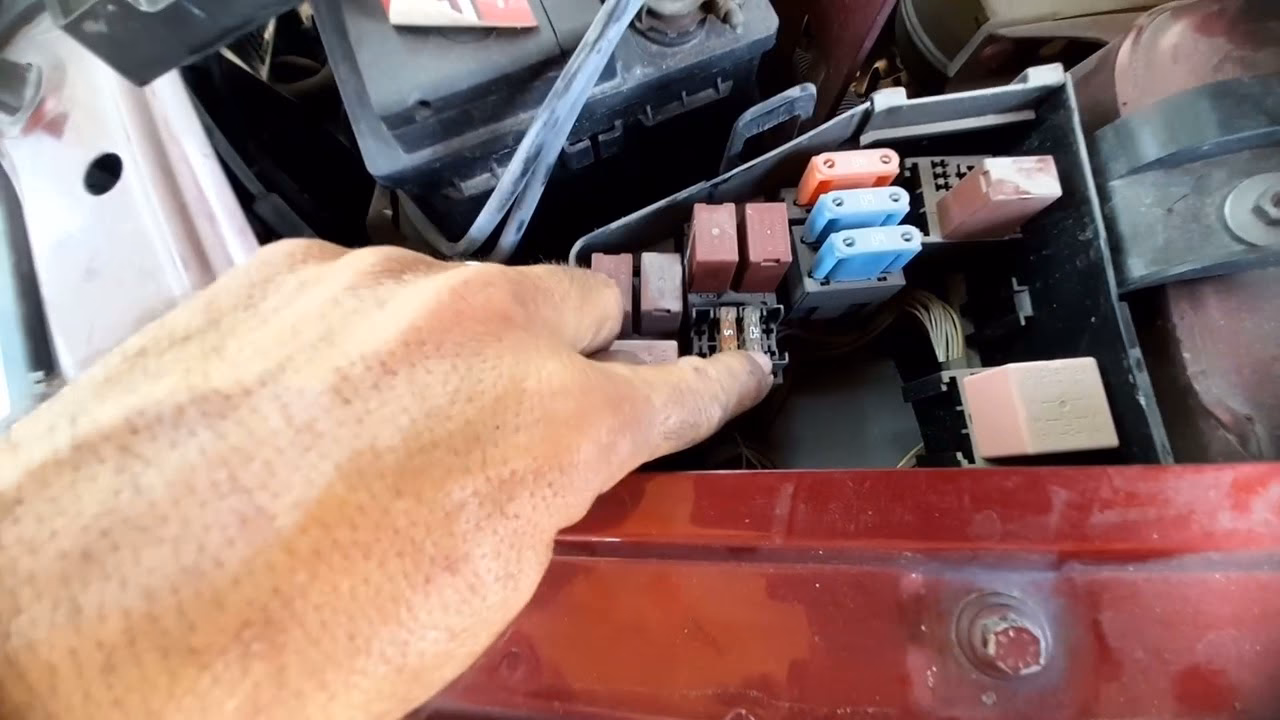

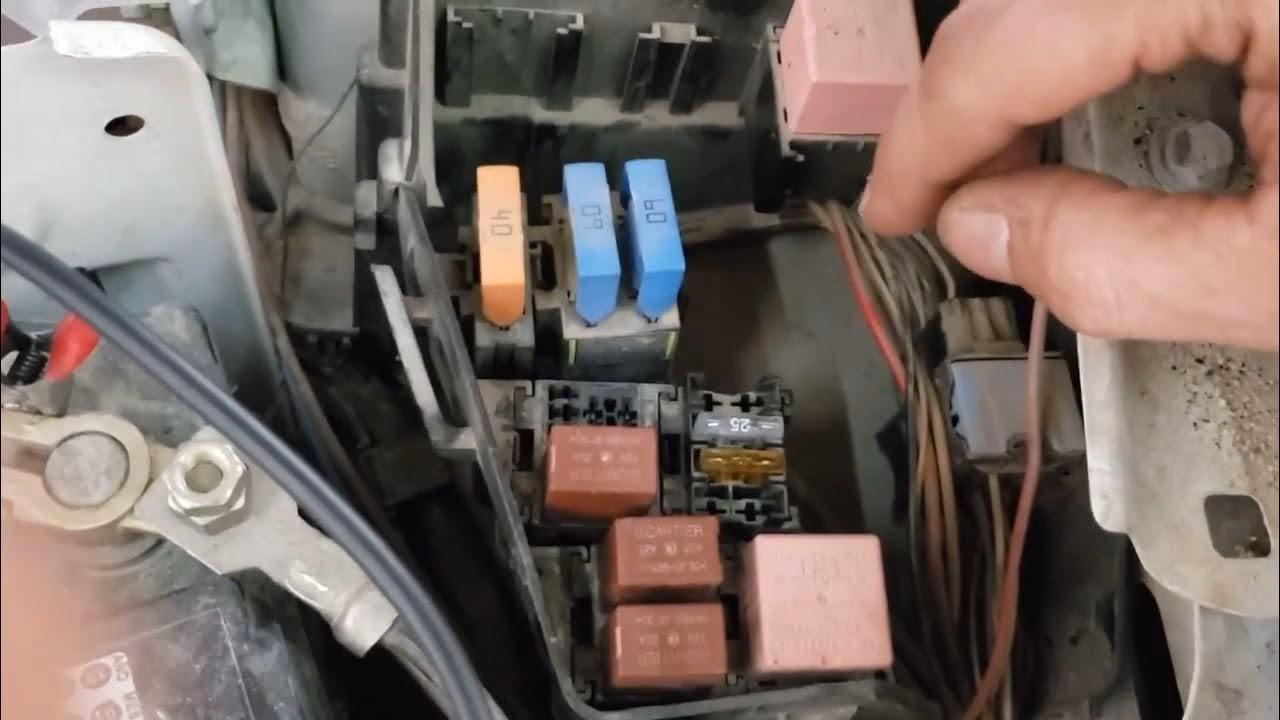

Caja de Fusibles del Compartimento del Motor (Exterior)

Esta caja es de mayor tamaño y está diseñada para proteger los componentes eléctricos de alta corriente y aquellos vitales para el funcionamiento del motor y del vehículo en general. Se encuentra, como su nombre lo indica, en el compartimento del motor, generalmente cerca de la batería o de uno de los guardabarros. Los sistemas que protege incluyen:

• Sistema de encendido y motor de arranque
• Bomba de combustible
• Unidad de control del motor (ECU)
• Faros delanteros y luces exteriores
• Sistema de frenos ABS/ESP
• Ventiladores del radiador
• Sistemas de carga (alternador)

El acceso a esta caja suele ser más directo, simplemente levantando el capó y retirando una tapa protectora, que a menudo está atornillada o sujeta con clips. Es crucial recordar que, al manipular esta caja, el motor debe estar apagado y se deben seguir todas las precauciones de seguridad para evitar descargas eléctricas o cortocircuitos.

Identificando el Problema: ¿Cómo Saber si un Fusible Está Fallando?

Saber si un fusible es el culpable de una falla eléctrica es el primer paso para una solución rápida. Hay dos métodos principales para diagnosticar un fusible quemado: la inspección visual y el uso de un multímetro.

Inspección Visual

Los fusibles automotrices modernos suelen ser de plástico transparente, lo que facilita la inspección visual. Un fusible en buen estado tendrá un pequeño filamento en forma de 'U' o 'S' intacto en su interior. Si el filamento está roto, ennegrecido o fundido, el fusible está quemado y necesita ser reemplazado. A veces, la parte transparente del fusible también puede aparecer oscurecida o burbujeada.

Uso de un Multímetro (Prueba de Continuidad)

Esta es la forma más precisa de verificar un fusible, especialmente si la inspección visual no es concluyente o si el fusible no es transparente. Sigue estos pasos:

1. Apaga el vehículo: Asegúrate de que el encendido esté apagado para evitar cualquier riesgo eléctrico.
2. Retira el fusible: Utiliza una pinza extractora de fusibles (a menudo incluida en la propia caja de fusibles o en el kit de herramientas del coche) para sacar el fusible sospechoso.
3. Configura el multímetro: Gira el dial del multímetro a la función de continuidad (generalmente indicada por un símbolo de diodo o un altavoz). Algunos multímetros también tienen una función de resistencia (Ω) que se puede usar; un fusible bueno mostrará un valor cercano a 0 Ω.
4. Toca los terminales: Coloca una punta del multímetro en cada terminal metálico del fusible (los dos pequeños pines que sobresalen).
5. Interpreta el resultado:
   • Si el multímetro emite un pitido o muestra un valor muy bajo (cercano a 0), el fusible tiene continuidad, lo que significa que está en buen estado.
   • Si no hay pitido o el multímetro muestra un valor de 'OL' (Open Loop) o infinito, el fusible está quemado y no hay continuidad.

Esta prueba es infalible y te permitirá diagnosticar con certeza si el problema radica en el fusible o si es necesario investigar más a fondo el circuito eléctrico.

Reemplazo de Fusibles: Un Proceso Sencillo pero Importante

Una vez identificado un fusible quemado, el reemplazo es un proceso relativamente sencillo, pero debe hacerse correctamente para evitar problemas futuros. Aquí te dejamos una guía rápida:

1. Asegura el vehículo: Apaga el encendido y, si es posible, desconecta el terminal negativo de la batería para mayor seguridad, especialmente si trabajas en la caja de fusibles del motor.
2. Identifica el fusible correcto: Consulta el diagrama de fusibles en el manual del propietario o en la tapa de la caja de fusibles para asegurarte de que estás reemplazando el fusible correspondiente al componente afectado. Es crucial conocer el amperaje correcto.
3. Retira el fusible quemado: Usa la pinza extractora de fusibles para sacar el fusible con cuidado. Evita usar herramientas metálicas que puedan causar un cortocircuito.
4. Inserta el nuevo fusible: Reemplaza el fusible quemado con uno nuevo del mismo amperaje (indicado por el número en la parte superior del fusible y su color). Nunca uses un fusible de mayor amperaje del especificado, ya que esto podría causar daños graves al cableado o al componente, e incluso un incendio.
5. Verifica el funcionamiento: Una vez reemplazado, vuelve a conectar la batería (si la desconectaste) y enciende el vehículo para verificar si el componente o sistema afectado vuelve a funcionar correctamente.

Si el fusible nuevo se quema inmediatamente, esto indica un problema subyacente más grave, como un cortocircuito constante en el circuito. En este caso, es imperativo buscar la ayuda de un técnico automotriz calificado.

Diagramas de Fusibles: Tu Mapa Eléctrico Personalizado

Cada Renault viene con un diagrama de fusibles específico para su modelo y año. Este diagrama es un mapa invaluable que detalla la función de cada fusible y su amperaje correspondiente. A menudo, encontrarás este diagrama impreso en la parte interior de la tapa de la caja de fusibles, o detallado en el manual del propietario de tu vehículo. Es absolutamente crucial consultarlo antes de intentar cualquier reemplazo. Intentar adivinar la función de un fusible o su amperaje puede llevar a errores que comprometan la seguridad y el funcionamiento de tu coche.

Tabla Comparativa: Síntomas Comunes y Posibles Fusibles Afectados en Renault

Esta tabla proporciona una guía general. Consulta siempre el manual específico de tu modelo.

Mantenimiento Preventivo y Consejos Clave

Aunque los fusibles están diseñados para ser reemplazados cuando fallan, algunas prácticas de mantenimiento pueden prolongar la vida útil de tu sistema eléctrico y prevenir fallas inesperadas:

• Evita sobrecargar circuitos: No conectes demasiados accesorios a una sola toma de 12V. Si necesitas más energía, considera instalar un circuito dedicado con la protección adecuada.
• Usa solo fusibles del amperaje correcto: Como se mencionó, usar un fusible de mayor amperaje es extremadamente peligroso. Si un fusible se quema repetidamente, indica un problema eléctrico subyacente que requiere atención profesional.
• Mantén un kit de fusibles de repuesto: Es una buena práctica tener un pequeño surtido de los fusibles más comunes en tu Renault (los que se usan con más frecuencia en los accesorios del habitáculo) en la guantera. Esto puede ahorrarte un viaje innecesario al taller.
• Inspecciones periódicas: Si bien no es necesario revisar todos los fusibles regularmente, una inspección visual rápida de las cajas de fusibles cada cierto tiempo puede ayudarte a identificar corrosión o conexiones sueltas antes de que causen un problema.
• Protege las cajas de fusibles: Asegúrate de que las tapas de las cajas de fusibles estén siempre bien cerradas para proteger los componentes de la humedad, el polvo y los escombros, especialmente en el compartimento del motor.

Preguntas Frecuentes sobre la Caja de Fusibles de tu Renault

¿Dónde se encuentra la caja de fusibles interior de mi Renault?

La caja de fusibles interior de tu Renault se encuentra comúnmente en el lateral del salpicadero (accesible al abrir la puerta del conductor o pasajero), detrás de la guantera, o debajo del volante/tablero. La ubicación exacta varía según el modelo y el año de tu Renault. Siempre consulta el manual del propietario de tu vehículo para la ubicación precisa.

¿Dónde se encuentra la caja de fusibles del compartimento del motor en mi Renault?

La caja de fusibles del compartimento del motor en un Renault generalmente se encuentra cerca de la batería, en uno de los lados del compartimento del motor (izquierda o derecha), o en la parte trasera del mismo. Suele ser una caja de plástico negro con una tapa removible. De nuevo, el manual del propietario es tu mejor fuente de información para la ubicación exacta.

¿Cómo saber si un fusible está fallando o quemado?

Puedes saber si un fusible está fallando de dos maneras principales: mediante inspección visual o con un multímetro. Visualmente, un fusible quemado tendrá el filamento metálico interno roto o fundido, y a veces el plástico aparecerá ennegrecido. Con un multímetro configurado en modo de continuidad, si no emite un pitido o muestra un circuito abierto al tocar los terminales del fusible, significa que está quemado.

¿Puedo poner un fusible de mayor amperaje si no tengo el correcto?

¡No, bajo ninguna circunstancia! Instalar un fusible de mayor amperaje del especificado es extremadamente peligroso. El fusible está diseñado para quemarse a un amperaje específico para proteger el circuito. Si usas uno de mayor amperaje, el circuito recibirá demasiada corriente, lo que puede causar sobrecalentamiento del cableado, daño permanente a los componentes electrónicos (como la ECU) o incluso un incendio en el vehículo. Siempre reemplaza un fusible por uno del mismo amperaje exacto.

¿Necesito herramientas especiales para reemplazar un fusible en mi Renault?

Generalmente, no. La mayoría de los fabricantes de automóviles, incluido Renault, proporcionan una pequeña pinza extractora de fusibles dentro de la caja de fusibles misma o en el kit de herramientas del vehículo. Esta pinza facilita la extracción e inserción de los fusibles. Si no tienes una, puedes usar unas pinzas de punta fina con cuidado, asegurándote de no dañar el fusible o los terminales.

¿Qué hago si el fusible nuevo también se quema inmediatamente después de instalarlo?

Si un fusible nuevo se quema tan pronto como lo instalas, es una señal clara de que hay un cortocircuito en el circuito que está protegiendo. Esto significa que la corriente está fluyendo por un camino no deseado con muy poca resistencia, causando una sobrecarga instantánea. En este caso, no intentes reemplazar el fusible nuevamente. Necesitarás llevar tu Renault a un taller mecánico para que un electricista automotriz diagnostique y repare la causa subyacente del cortocircuito, ya que podría ser un cable pelado, un componente defectuoso, o un problema más complejo en el cableado.

Entender la caja de fusibles de tu Renault te empodera como propietario, permitiéndote solucionar problemas menores rápidamente y con confianza. Sin embargo, recuerda siempre la importancia de la seguridad y no dudes en buscar ayuda profesional si te enfrentas a un problema eléctrico complejo que va más allá de un simple fusible quemado.
