¿Qué sucede cuando el cerebro de tu Renault falla?

En la era moderna, los vehículos han evolucionado de simples máquinas mecánicas a complejas redes electrónicas. Detrás de cada función, desde el encendido del motor hasta el ajuste de la ventana, existe una intrincada comunicación entre diversas unidades de control. Esta orquesta de datos es posible gracias a una tecnología revolucionaria: el CAN bus, la red que permite a los componentes electrónicos de tu vehículo 'hablar' entre sí de forma eficiente y fiable. Pero, ¿qué ocurre si esta comunicación vital se interrumpe? Comprender el CAN bus es clave para entender el comportamiento de tu auto y las implicaciones de una posible falla.

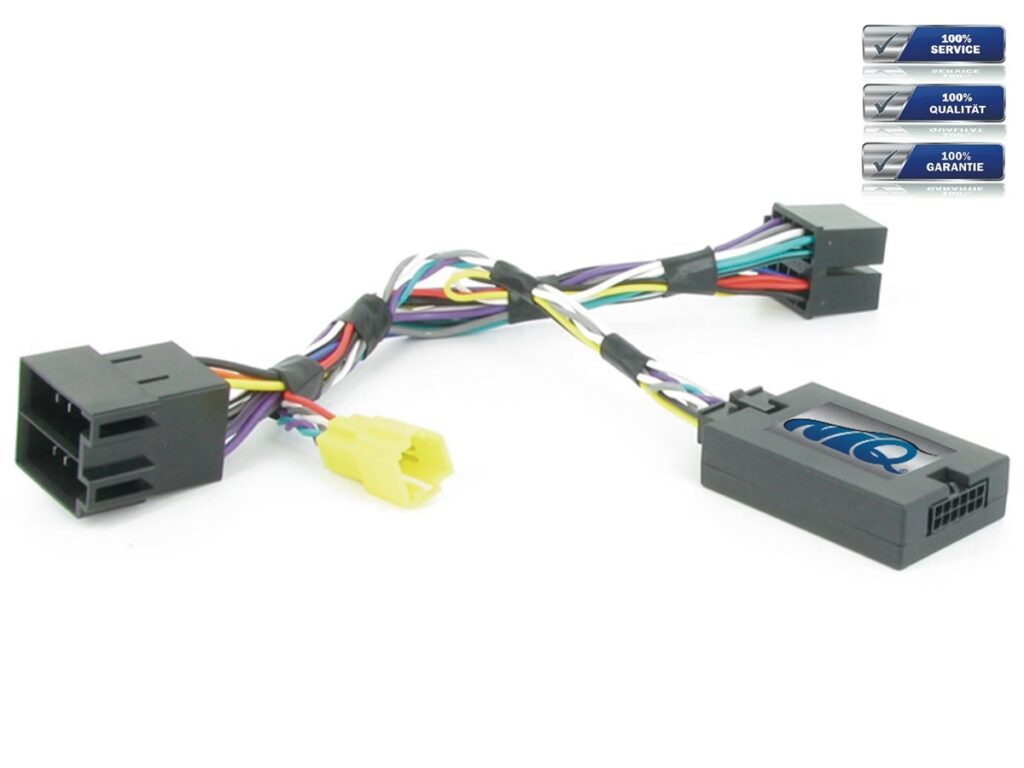

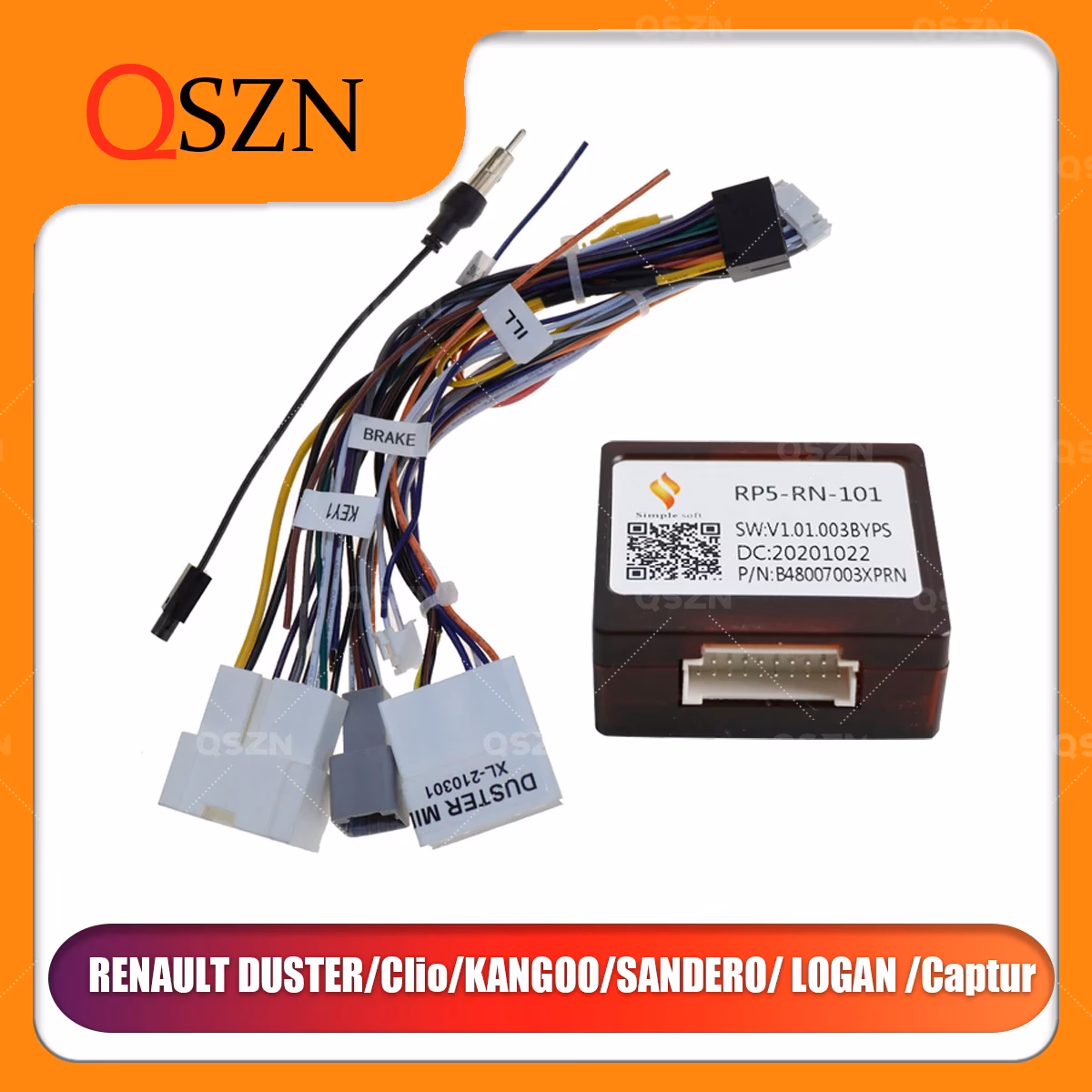

¿Qué es el CAN Bus y cuál es su función?

El término CAN, que significa “Controller Area Network” (Red de Área de Controladores), se refiere a un protocolo de comunicación basado en mensajes, diseñado específicamente para permitir que las unidades de control electrónico (ECU) presentes en los automóviles modernos, así como otros dispositivos, se comuniquen entre sí de manera confiable y prioritaria. Imagina tu vehículo como un cuerpo humano, donde cada órgano (ECU) necesita comunicarse con el cerebro y entre sí para funcionar correctamente. El CAN bus es el sistema nervioso que facilita esta comunicación.

Antes de su invención por Robert Bosch en la década de 1980, los vehículos requerían un cableado extenso y complejo para cada señal, lo que aumentaba el peso, el costo y la probabilidad de errores. El CAN bus simplificó drásticamente esta complejidad, permitiendo que múltiples ECU compartan un único par de cables, reduciendo así el cableado en kilómetros y optimizando el peso del vehículo. Todos los dispositivos en la red reciben los mensajes o “tramas”, eliminando la necesidad de una computadora central que gestione cada transacción. Este protocolo está respaldado por un amplio conjunto de estándares internacionales bajo la norma ISO 11898, asegurando su universalidad y fiabilidad.

Ventajas clave del sistema CAN Bus

La adopción masiva del CAN bus en la industria automotriz y en muchas otras se debe a sus numerosos beneficios:

• Sencillez y bajo costo: Las ECU se comunican a través de un sistema CAN unificado en lugar de complejas líneas directas, lo que reduce errores, peso, cableado y costos. Los chips CAN son asequibles y están ampliamente disponibles.
• Totalmente centralizado: Proporciona un punto de entrada único para comunicarse con todas las ECU, facilitando el diagnóstico centralizado, el registro de datos y la configuración.
• Extremadamente robusto: El sistema es resistente a las perturbaciones eléctricas y a las interferencias electromagnéticas (EMI), haciéndolo ideal para aplicaciones críticas para la seguridad como en los vehículos.
• Eficiente: Las tramas CAN se priorizan por números de identificación. Los datos de máxima prioridad acceden al bus de inmediato sin interrumpir otras tramas.
• Reducción del peso del vehículo: Elimina kilómetros de cables eléctricos, contribuyendo a una mayor eficiencia de combustible.
• Detección de fallas: Posee excelentes capacidades de control y detección de errores, asegurando que los datos transmitidos lleguen a su destino.

La evolución: ¿Qué es el CAN FD?

Con el avance tecnológico y la creciente demanda de datos en los vehículos de alto rendimiento, surgió el CAN FD (Flexible Data-rate). Esta versión mejorada del bus CAN incrementa significativamente la longitud de cada mensaje a 64 bytes (un aumento del 800% respecto a los 8 bytes estándar) y la velocidad máxima de datos de 1 Mbps a 8 Mbps. La parte “flexible” radica en que las ECU pueden cambiar dinámicamente sus velocidades de transmisión y seleccionar tamaños de mensajes más grandes o más pequeños según las necesidades en tiempo real.

A pesar de estos avances, CAN FD es completamente retrocompatible con el CAN 2.0 estándar, lo que facilita su integración en las arquitecturas existentes. Aunque actualmente se encuentra en vehículos de muy alto rendimiento, se espera que el CAN FD migre eventualmente a la mayoría de los vehículos, dada la creciente necesidad de ancho de banda para funciones avanzadas como la asistencia al conductor y los sistemas de infoentretenimiento de alta definición.

¿Cómo funciona la mensajería en el CAN Bus?

En una red CAN bus, los dispositivos se denominan “nodos”. Cada nodo consta de una CPU, un controlador CAN y un transceptor que adapta los niveles de señal. Todos los nodos pueden enviar y recibir datos, aunque no simultáneamente. Los nodos no se envían datos directamente entre sí; en cambio, emiten sus datos a la red, donde están disponibles para cualquier nodo al que estén dirigidos. El protocolo CAN utiliza un método de arbitraje bit a bit para resolver disputas en el bus, asegurando que los mensajes de mayor prioridad siempre tengan acceso.

Todos los datos se envían en “tramas”, de las cuales existen cuatro tipos principales:

• Tramas de datos: Transfieren información a uno o varios nodos receptores.
• Tramas remotas: Solicitan datos de otros nodos.
• Tramas de error: Reportan errores en la comunicación.
• Tramas de sobrecarga: Informan sobre condiciones de sobrecarga en el bus.

La estructura de un mensaje CAN incluye campos como el Identificador (que establece la prioridad del mensaje, con valores más bajos indicando mayor prioridad), el Código de Longitud de Datos (DLC) y los Datos reales. Un aspecto interesante es que, a diferencia de la mayoría de los sistemas digitales, en el bus CAN un 1 lógico representa un valor bajo y un 0 lógico un valor alto, lo que contribuye a su robustez.

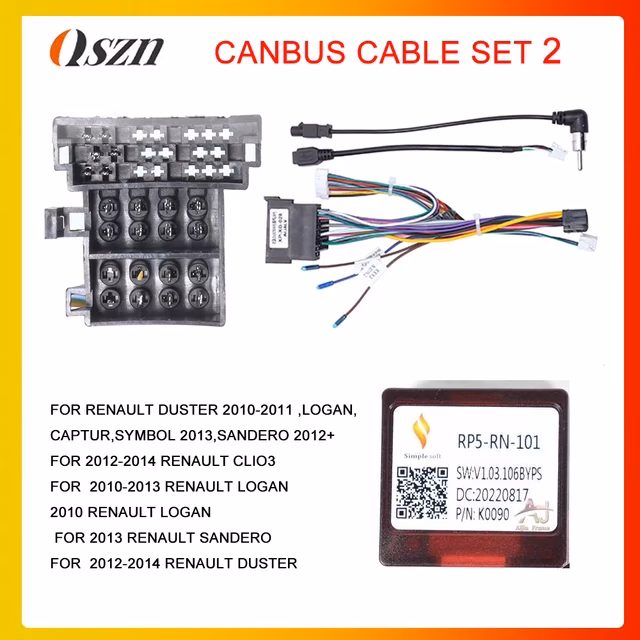

¿Qué pasa si el CAN Bus falla?

La falla del CAN bus es una preocupación seria, ya que es la columna vertebral de la comunicación electrónica en tu vehículo. Dado que el CAN bus conecta sistemas críticos como el motor, la transmisión, los frenos ABS, los airbags y la dirección asistida, una interrupción en esta red puede tener consecuencias significativas y variadas, dependiendo de la naturaleza y el alcance de la falla.

Cuando el CAN bus experimenta un fallo, los síntomas pueden manifestarse de diversas maneras:

1. Luces de advertencia en el tablero: Es uno de los primeros y más evidentes signos. Luces como la del motor (MIL o “Check Engine”), ABS, ESP, airbag o la de dirección asistida pueden encenderse. Esto ocurre porque las ECU no pueden comunicarse entre sí para verificar el estado de los sistemas o reportar fallas.
2. Pérdida de funcionalidades específicas: Ciertos sistemas controlados por el bus CAN pueden dejar de funcionar. Esto puede incluir ventanas eléctricas, espejos, el sistema de infoentretenimiento, el aire acondicionado, o incluso funciones más vitales como el control de crucero.
3. Modo de emergencia (Limp Home Mode): Para proteger el motor y otros componentes críticos, muchas ECU están programadas para entrar en un “modo de seguridad” o “limp home mode” si detectan una falla en la comunicación. En este modo, el vehículo limitará la potencia del motor, la velocidad y otras funciones para permitirte llegar a un taller de forma segura, aunque con un rendimiento muy reducido.
4. Comportamiento errático del vehículo: Si la comunicación es intermitente o corrupta, el vehículo puede presentar un comportamiento impredecible. Esto podría manifestarse como tirones en el motor, cambios de marcha bruscos o incorrectos, fallos en la dirección o frenado, o incluso la imposibilidad de arrancar el vehículo.
5. Imposibilidad de diagnóstico: Si un taller intenta conectar un escáner OBD-II, podría no ser capaz de establecer comunicación con las ECU o reportar una gran cantidad de códigos de error genéricos o de comunicación. Esto dificulta enormemente la identificación de la causa raíz del problema.
6. Inmovilización total del vehículo: En los casos más graves, una falla crítica en el bus CAN (por ejemplo, un cortocircuito o una interrupción completa del cableado) puede llevar a la inmovilización total del vehículo, ya que las ECU esenciales no pueden operar sin comunicación.

Las causas de una falla en el CAN bus pueden variar, desde un cableado dañado (los cables trenzados CAN High y CAN Low son cruciales), conectores sueltos o corroídos, hasta una ECU defectuosa que está “ahogando” la red con mensajes erróneos o simplemente no responde. Dada la complejidad y la interconexión de los sistemas, el diagnóstico y la reparación de fallas en el CAN bus suelen requerir herramientas especializadas y conocimientos técnicos profundos.

¿Qué vehículos incorporan CAN Bus y cómo saber si el mío lo tiene?

El CAN bus se ha convertido en un estándar en la industria automotriz. Por norma general, la gran mayoría de vehículos fabricados a partir del año 2005 en adelante, especialmente aquellos que cumplen con las normativas de emisiones EURO4, EURO5 o EURO6, disponen de este sistema. De hecho, para vehículos de gasolina, se hizo un requisito a partir de 2001, y para diésel, desde 2004.

Si te preguntas si tu coche tiene CAN bus, aquí hay algunas formas de averiguarlo:

1. Revisa el manual del vehículo: El manual de tu auto es una fuente de información invaluable. Busca en la sección de especificaciones técnicas o sistemas electrónicos; es muy probable que se mencione el uso del CAN bus.
2. Utiliza un escáner OBD-II: Esta es la forma más sencilla y fiable. Conecta un escáner OBD-II al puerto de diagnóstico de tu coche (generalmente ubicado debajo del volante, aunque también puede estar bajo el pomo de la palanca de cambios o a los pies del copiloto). Si el escáner detecta un protocolo de comunicación como ISO 15765-4 CAN al iniciar la lectura, tu vehículo definitivamente utiliza CAN bus.
3. Observa el cableado: En algunas partes del vehículo, especialmente cerca de la caja de fusibles o el cuadro de mandos, podrías identificar un par de cables trenzados. Estos cables trenzados (CAN High y CAN Low) son una característica distintiva del bus CAN, diseñado para minimizar los efectos del ruido e interferencias. Sin embargo, ten cuidado, ya que un vehículo puede tener múltiples líneas CAN bus (por ejemplo, CAN bus motor, CAN bus confort).
4. Consulta a un especialista: Si aún tienes dudas, un técnico especializado en electrónica automotriz podrá confirmarlo rápidamente mediante un diagnóstico más detallado.

Datos que proporciona el sistema CAN Bus

La riqueza de datos que puede suministrar el CAN bus es inmensa y varía según la marca, modelo y año de fabricación del vehículo. Sin embargo, hay una serie de factores que suelen ser comunes en la mayoría de los vehículos y que son de gran relevancia para el diagnóstico y la gestión:

• Kilometraje del vehículo.
• Horas de conducción del conductor.
• Consumo instantáneo y promedio de combustible.
• Nivel del depósito de combustible.
• Revoluciones del motor (RPM).
• Temperatura del motor y temperatura ambiente.
• Carga del motor y posición del pedal de aceleración.
• Datos sobre el nivel de AdBlue (en vehículos diésel).
• Estado del tacógrafo (en vehículos industriales).

Estos datos, fiables y actualizados en tiempo real, son cruciales para fabricantes, talleres y, especialmente, para empresas de transporte que gestionan flotas, permitiéndoles optimizar el rendimiento y la eficiencia de sus vehículos.

Trabajando con los datos del CAN Bus: Gestión de flotas

Para poder leer e interpretar los datos del CAN bus, se requiere una herramienta que permita una conexión en tiempo real. La forma más habitual es a través de un sistema telemático, a menudo un localizador GPS, que se conecta al puerto OBD-II del vehículo o directamente a la línea CAN bus. Este dispositivo lee los datos y los envía en tiempo real a un servidor o a una plataforma de gestión de flotas.

La combinación de los datos del CAN bus con la tecnología GPS ofrece beneficios extraordinarios para la gestión de flotas, permitiendo:

• Conocer en todo momento los recorridos y kilometrajes exactos de los vehículos.
• Obtener datos fiables del consumo medio de combustible y los litros consumidos diaria y semanalmente.
• Generar alertas instantáneas ante RPM elevadas o si la temperatura del motor supera lo recomendable.
• Detectar consumos excesivos en ralentí, que impactan negativamente en el consumo y el desgaste del motor.
• En caso de avería o accidente, reconstruir cómo conducía el chofer en el momento del incidente.

Otros buses de comunicación en vehículos modernos

Aunque el CAN bus es fundamental, los vehículos modernos utilizan una combinación de varios buses de datos para diferentes propósitos. Aquí te presentamos una comparación de alto nivel entre CAN y otros buses comunes:

*UTP = Par trenzado sin blindaje

Preguntas Frecuentes sobre el CAN Bus

¿Qué es exactamente el CAN Bus?

El CAN Bus (Controller Area Network) es un protocolo de comunicación estandarizado que permite a las diferentes unidades de control electrónico (ECU), sensores y actuadores de un vehículo comunicarse entre sí de manera eficiente y fiable a través de un par de cables, reduciendo la complejidad y el peso del cableado.

¿Cuál es la diferencia entre CAN y CAN FD?

CAN FD (Flexible Data-rate) es una evolución del CAN estándar. La principal diferencia radica en que CAN FD aumenta la longitud de los mensajes a 64 bytes (frente a los 8 bytes de CAN) y la velocidad de transmisión de datos hasta 8 Mbps (frente a 1 Mbps de CAN). CAN FD es retrocompatible con CAN 2.0.

¿Todos los vehículos modernos tienen CAN Bus?

Sí, la gran mayoría de los vehículos fabricados a partir de principios de la década de 2000 (especialmente desde 2001 para gasolina y 2004 para diésel) incorporan el sistema CAN Bus, ya que se convirtió en un requisito para cumplir con las normativas de emisiones y para la integración de sistemas electrónicos avanzados.

¿Qué tipo de datos puedo obtener del CAN Bus de mi vehículo?

El CAN Bus puede proporcionar una amplia gama de datos en tiempo real, incluyendo kilometraje, horas de conducción, consumo de combustible, nivel del depósito, RPM del motor, temperatura del motor, carga del motor, posición del pedal de aceleración y, en vehículos industriales, información del tacógrafo o AdBlue.

¿Cómo puedo saber si mi coche dispone de CAN Bus?

La forma más sencilla es utilizar un escáner OBD-II. Si al conectarlo, el escáner detecta el protocolo de comunicación ISO 15765-4 CAN, tu vehículo lo tiene. También puedes revisar el manual de tu coche o buscar cables trenzados (CAN High y CAN Low) en el cableado principal del vehículo.

¿Qué consecuencias tiene una falla del CAN Bus?

Una falla en el CAN Bus puede tener consecuencias graves, desde el encendido de múltiples luces de advertencia en el tablero, la pérdida de funcionalidades específicas (ventanas, radio), la entrada en “modo de emergencia” (limp home mode) con potencia reducida, hasta un comportamiento errático del vehículo o su inmovilización total. El diagnóstico de estas fallas suele ser complejo.

¿Cómo se conecta un dispositivo externo al CAN Bus?

Normalmente, los dispositivos externos, como los sistemas telemáticos o localizadores GPS, se conectan al puerto OBD-II del vehículo, que es una interfaz estandarizada para el diagnóstico y acceso a la red CAN. En vehículos industriales, también es común la conexión directa a la línea CAN bus en zonas específicas del cableado.

¿Cuáles son las principales ventajas del CAN Bus en los vehículos?

Las ventajas incluyen la reducción significativa del cableado y el peso, la fiabilidad y alta velocidad de comunicación, la capacidad de centralizar diagnósticos y configuraciones, la resistencia a interferencias electromagnéticas y la eficiente detección de errores, lo que lo hace ideal para sistemas críticos de seguridad.

Entender el CAN bus no solo es fascinante, sino también esencial en la era de los vehículos inteligentes. Es la tecnología que permite que tu coche funcione como un todo cohesivo y eficiente. Mantener esta red saludable es clave para el rendimiento y la seguridad de tu vehículo.
