El Carburador: Corazón y Evolución del Motor Renault

En el vasto y apasionante mundo de la mecánica automotriz, pocos componentes han sido tan fundamentales y han marcado una era como el carburador. Durante décadas, esta ingeniosa pieza fue el corazón que regulaba la mezcla perfecta de aire y combustible, permitiendo que millones de motores de combustión interna cobraran vida. Desde los primeros vehículos hasta los modelos más sofisticados de la era pre-inyección, el carburador fue el protagonista indiscutible. En Renault, como en muchas otras marcas, su evolución fue clave para el desarrollo y el rendimiento de sus automóviles, adaptándose a las exigencias de cada época.

El Carburador: Anatomía y Principio de Funcionamiento

Para comprender la importancia del carburador, es esencial conocer su construcción y cómo opera. Básicamente, este dispositivo cuenta con dos secciones principales: una donde se produce la mezcla de aire y gasolina, y otra, conocida como la cuba, que almacena la gasolina a un nivel preciso, justo por debajo del orificio de salida. Ambas secciones están interconectadas a través de la tobera principal.

La eficiencia de un motor de gasolina depende críticamente de la relación aire-combustible, también conocida como factor lambda. Una mezcla ideal debe oscilar entre unas 10 partes de aire por cada parte de gasolina (mezcla rica) y 17 a 1 (mezcla pobre). Fuera de estos límites, el motor puede presentar fallos: una mezcla demasiado rica puede “ahogar” las bujías, mientras que una pobre puede causar sobrecalentamiento, fallos al acelerar e incluso explosiones de retorno.

Durante la carrera de admisión de un motor, el pistón desciende, creando una depresión en el cilindro. Esta succión atrae aire desde el filtro, a través del carburador y el colector de admisión. Al pasar por un estrechamiento dentro del carburador, conocido como venturi, la velocidad del aire se eleva. Este aumento de velocidad genera una caída de presión (efecto Venturi) que, a su vez, aspira la gasolina desde la tobera principal. La gasolina es atomizada y mezclada con el aire, formando una mezcla homogénea que es posteriormente aspirada hacia el cilindro para su combustión.

El principio de operación del carburador es sorprendentemente similar al de un pulverizador de pintura. Cuando el aire es impulsado a través de un conducto, la presión interna de un tubo perpendicular cae. Este fenómeno provoca que el líquido sea aspirado y atomizado por el flujo de aire. Cuanto mayor sea la velocidad del flujo de aire, mayor será la depresión y, por ende, mayor la cantidad de combustible aspirado.

La Válvula Aceleradora: Controlando la Potencia

Para que el conductor pudiera controlar las revoluciones del motor a voluntad, se incorporó una válvula aceleradora. Esta válvula, conectada a un mando (el acelerador), permite regular el paso de aire y gasolina al motor, manteniendo siempre la proporción adecuada de la mezcla. Coloquialmente, a este acto se le llama “dar gas”.

Existen principalmente dos tipos de válvulas aceleradoras:

• Guillotina: Consiste en un disco que atraviesa el tubo perpendicularmente. Al acelerar, la guillotina se desliza hacia arriba, aumentando progresivamente la abertura.
• Mariposa: Es un disco de metal montado sobre un eje que le permite girar. En reposo, está parcialmente abierta y perpendicular al tubo. Al acelerar, su inclinación aumenta hasta quedar completamente paralela al tubo, permitiendo el máximo flujo.

Historia y Evolución del Carburador: De la Invención a la Inyección

El carburador nació en la segunda mitad del siglo XIX, de la mano del motor de combustión interna de gasolina (Ciclo Otto). Su propósito era fundamental: asegurar la mezcla correcta de aire y combustible y permitir el control de la velocidad del motor. Desde entonces y hasta bien entrada la década de 1980, fue la solución estándar para todos los motores de gasolina, tanto de dos como de cuatro tiempos.

Con el tiempo, el carburador experimentó una notable evolución, incorporando dispositivos que optimizaban su funcionamiento. Alcanzó su forma más definitiva en los años 60 y 70, cuando los diseñadores de motores se percataron de que el sistema había llegado a su límite y que se requerían mecanismos más avanzados para mejorar la eficiencia y la facilidad de manejo. Sin embargo, fue en los años 80 cuando el carburador alcanzó su máximo desarrollo tecnológico, con unidades muy sofisticadas diseñadas para modelos de gama alta. Estos intentaron emular la eficiencia y el rendimiento de la inyección multipunto, manteniendo la respuesta y sonoridad tradicionales.

A pesar de estos esfuerzos, la complejidad de estos carburadores de última generación a menudo resultaba en problemas de ajuste y mantenimiento, lo que paradójicamente, llevaba a un mayor consumo y más fallos que un carburador tradicional. Los intentos de aplicar gestión electrónica al carburador también resultaron infructuosos debido a su naturaleza monolítica, que dificultaba un control electrónico preciso. Los sistemas de inyección, con su naturaleza modular, se ajustaron mucho mejor a la gestión electrónica.

Así, el carburador fue perdiendo terreno progresivamente. A mediados de los años 90, fue definitivamente reemplazado en automóviles y motocicletas de alta cilindrada por la inyección de combustible, una solución más eficiente y avanzada. La inyección multipunto, con un inyector por cilindro, permitía obtener más potencia y un menor consumo con la misma mecánica.

A finales de los 80, y como una solución de transición, apareció la “inyección monopunto”. Este sistema se instalaba en el lugar del carburador, utilizando el mismo filtro de aire y colector de admisión. Contenía una mariposa y un inyector que pulverizaba el combustible en función de las revoluciones y la posición del acelerador, añadiendo eficiencia sin un aumento significativo de potencia. Sin embargo, al ser una solución temporal, desapareció cuando los sistemas diseñados para carburación dejaron de existir en el mercado.

El Carburador en la Actualidad

Aunque ha desaparecido del mercado automotriz de alta gama, el carburador sigue siendo un componente vital en millones de máquinas. Sus ventajas frente a la inyección en maquinaria ligera y de bajo coste son claras: menor precio, peso, volumen y complejidad. Se valora especialmente en conjunto con el motor de dos tiempos por ser el montaje más económico y el que ofrece mayor potencia por unidad de peso. Lo encontramos en:

• Maquinaria agrícola ligera (motosierras, motocultores).
• Ciclomotores y motocicletas de baja cilindrada.
• Generadores eléctricos móviles.
• Vehículos de modelismo con motor.
• Motores alternativos aeronáuticos (donde la inyección electrónica aún no representa un avance sustancial).

En todos estos casos, las ventajas son similares: bajo peso, bajo coste, fácil mantenimiento, buenas prestaciones, fácil transporte y mayor fiabilidad.

Tipos de Carburadores: Configuraciones para Cada Necesidad

Si bien no existe una clasificación estricta de “tres tipos” de carburadores en la literatura, podemos hablar de diferentes configuraciones estructurales que optimizan su rendimiento para diversas aplicaciones. La evolución llevó de sistemas simples a complejos, buscando un equilibrio entre eficiencia, potencia y consumo.

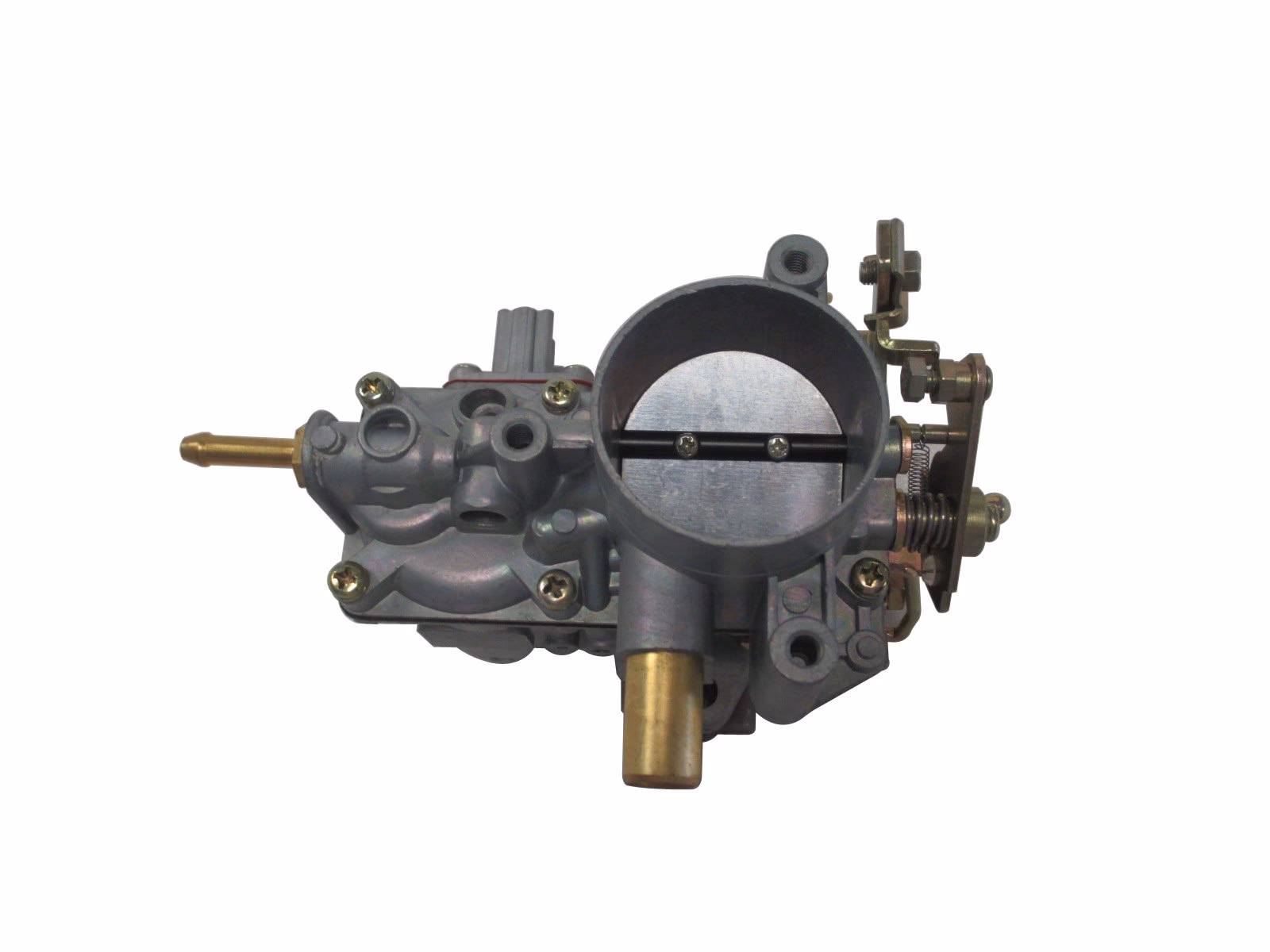

Carburador Monocuerpo

Es la configuración más básica y tradicional. Consiste en un único venturi o “cuerpo” por el que pasa toda la mezcla de aire y combustible. Es sencillo, robusto y económico de fabricar, ideal para motores de baja a media cilindrada donde la máxima potencia no es la prioridad, sino la fiabilidad y el bajo costo. Sin embargo, encontrar un equilibrio entre un buen rendimiento a altas revoluciones y un consumo eficiente a bajas revoluciones con un solo cuerpo era un desafío.

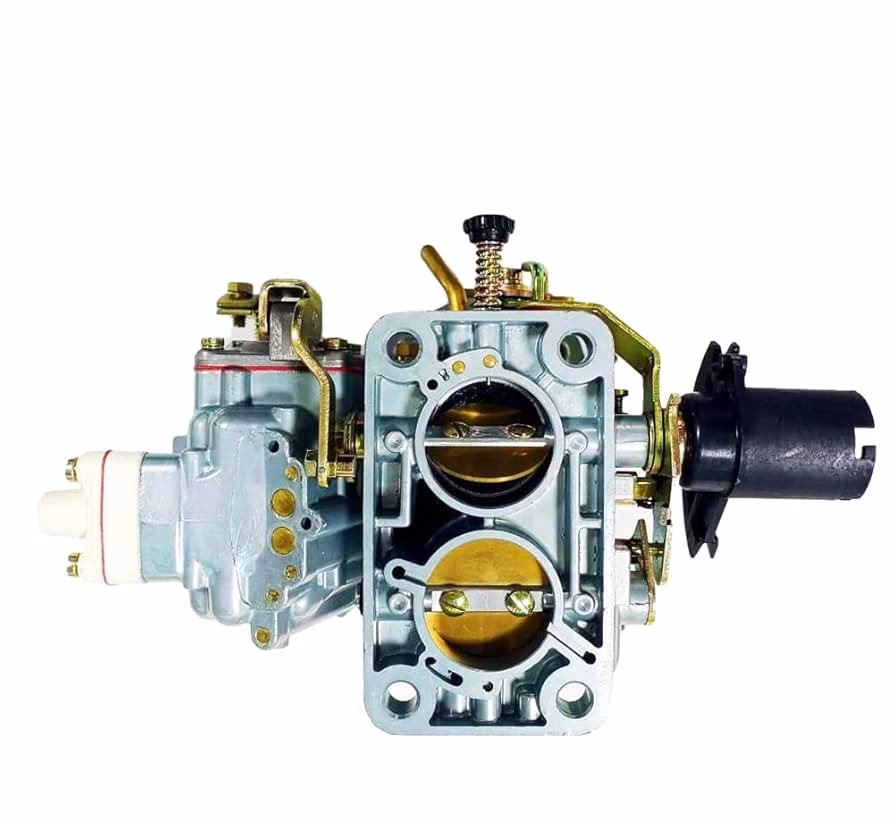

Carburadores de Múltiples Cuerpos (Doble, Triple y Cuádruple)

Para solventar el dilema entre rendimiento y consumo en motores más potentes o deportivos, se desarrollaron los carburadores de múltiples cuerpos o “bocas”. Estos carburadores trabajan habitualmente en modo progresivo:

• Cuerpo Base: Suele ser de menor diámetro, diseñado para la conducción habitual y un consumo razonable.
• Cuerpo Suplementario: Se añade para condiciones de alta exigencia. Es de igual o mayor diámetro, permitiendo un mayor caudal de gasolina y la máxima aceleración.

El segundo cuerpo (y los siguientes) se abre progresivamente a medida que el conductor pisa el acelerador. Una vez que el primer cuerpo está completamente abierto, si se sigue acelerando, se abre el siguiente, y así sucesivamente. La principal ventaja de esta configuración es proporcionar una aceleración extra solo cuando es necesaria, ya que para mantener una velocidad estable (incluso alta), a menudo solo se requiere el uso del primer cuerpo.

Múltiples Cuerpos con Apertura Controlada

El principal desafío de los sistemas de múltiples cuerpos era la precisión en la apertura del siguiente cuerpo. Si se abría demasiado pronto, podía causar una mezcla excesivamente rica y mala combustión. Si se abría bruscamente, el motor podía dar tirones o fallar. Si era demasiado tarde, se perdía rendimiento. Por ello, en los modelos más avanzados de carburadores progresivos, los cuerpos adicionales no se abrían directamente con el acelerador, sino que estaban controlados por un pulmón neumático. Este pulmón, activado por la depresión del vacío del motor, permitía que el cuerpo suplementario se abriera solo en el momento idóneo para maximizar el rendimiento. Aunque eficientes, estos sistemas podían presentar problemas de desgaste en el pulmón con el tiempo, por lo que el accionamiento mecánico de las bocas adicionales también fue común.

Carburador de Cuatro Bocas (Cuatro Gargantas)

Estos carburadores se comportan como unidades independientes en un solo conjunto, lo que permite un ahorro de material y simplificación de fabricación. Para una mezcla eficiente en cualquier régimen, poseen circuitos específicos para marcha en ralentí, marcha normal, bomba de aceleración y combustible secundario, además de un sistema de arranque (starter) automático.

Accesorios Esenciales del Carburador: Refinando el Rendimiento

Con el tiempo, se hizo evidente la necesidad de añadir dispositivos adicionales al venturi básico para mejorar y refinar el funcionamiento del motor, así como para incrementar su rendimiento. Estos accesorios son cruciales para la versatilidad del carburador.

Regulador de Mezcla

Dado que el clima, las condiciones del aire y la calidad de la gasolina varían, el motor puede requerir una mezcla más rica o más pobre. El regulador de mezcla es una válvula ajustable (un diminuto grifo) que controla el suministro de gasolina al venturi mediante un tornillo. Ajustar la mezcla para que el motor queme en condiciones óptimas se conoce coloquialmente como “carburar”. Se recomienda ajustarlo periódicamente debido a las variaciones atmosféricas y de combustible.

Ahogador (Estrangulador o Starter)

Es un dispositivo que enriquece la mezcla para facilitar el arranque en frío y asegurar un funcionamiento suave hasta que el motor alcance su temperatura de trabajo. Consiste en una mariposa o guillotina que cubre total o parcialmente la boca del carburador. Existen tres tipos principales de ahogadores:

Si el carburador carece de este dispositivo o no funciona bien, se puede emular su efecto manteniendo el acelerador ligeramente por encima del ralentí.

Arrancador de Tipo Estárter

Un dispositivo menos común que algunos carburadores incorporan, aunque hoy en desuso. Consiste en un cuerpo de pequeño diámetro ajustado para dar una mezcla muy enriquecida. Se activa con un tirador manual que, en lugar de cubrir el cuerpo principal del carburador, abre este cuerpo suplementario para aportar riqueza a la mezcla.

Inyector de Aceleración (Bomba de Pique)

Este dispositivo lanza un chorro adicional de gasolina cuando el conductor pisa el acelerador, lo que permite una respuesta más rápida del motor e incrementa la aceleración. Esto se debe a que la gasolina, al ser más pesada que el aire, tiene mayor inercia y tarda más en alcanzar el caudal correcto al acelerar. El inyector compensa esta demora. Existen dos formas principales:

• De émbolo: Un pequeño depósito cilíndrico con un pistón que empuja gasolina hacia el inyector proporcionalmente a la presión del acelerador.
• De bomba: Incorpora una diminuta bomba eléctrica que lanza gasolina a presión mientras el motor está acelerando.

Avance Automático

El avance del encendido es un proceso en el distribuidor que adelanta dinámicamente el momento de la chispa. Para que el motor gane o pierda revoluciones rápidamente y coordine con el carburador, el avance automático se acciona mediante un pulmón neumático conectado al carburador. A mayor depresión (succión del motor), mayor avance de encendido. Este sistema permite que el motor responda al régimen solicitado por el conductor y regrese a un ralentí estable cuando se libera el acelerador. Aunque el carburador ha sido reemplazado por la inyección, este concepto de avance y retraso sigue siendo fundamental en los sistemas de encendido modernos.

Pulmones

Estos dispositivos, compuestos por una carcasa y una membrana interna conectadas a un tubo fino al conducto de admisión, accionan otros componentes en función de los cambios en la depresión del aire. Permiten realizar tareas de manera más suave, controlada y precisa, como conectar/desconectar la bomba de aceleración, impedir la apertura de cuerpos adicionales o ajustar el ralentí.

Fallos Más Comunes de un Carburador: Diagnóstico y Soluciones

A pesar de su robustez, el carburador es un componente delicado que puede presentar diversas fallas. Conocer los síntomas puede ayudar a un diagnóstico inicial, aunque siempre es recomendable acudir a un experto para su reparación.

1. Fallas de Arranque en Frío

Síntoma: Dificultad para arrancar el motor cuando está frío.
Causa: El estrangulador (ahogador) del carburador no se cierra correctamente, lo que impide una mezcla rica de combustible necesaria para el arranque en frío. Puede deberse a un desajuste o suciedad en el mecanismo del estrangulador.
Solución: A menudo, no requiere el reemplazo completo. Basta con un ajuste o una limpieza profunda del mecanismo de estrangulación y su articulación, ya que son muy sensibles.

2. Fallas de Arranque en Caliente

Síntoma: Dificultad para arrancar el motor cuando está caliente.
Causa: Generalmente, el carburador no es el culpable directo. El problema suele ser un exceso de calor en las proximidades del carburador, las líneas de combustible o la bomba de combustible. Este calor puede hacer que el combustible hierva, creando una condición de “bloqueo de vapor” que impide el flujo adecuado.
Solución: No se resuelve reemplazando el carburador. Es necesario redireccionar la línea de combustible lejos de las fuentes de calor, fabricar un protector de caldeo o envolver la línea con aislamiento.

3. Vacilación al Acelerar

Síntoma: El motor duda o se “ahoga” al pisar el acelerador.
Causa: Indica una mezcla de combustible “magra” (demasiado aire y poco combustible). Puede ser por un carburador sucio o desajustado, una bomba aceleradora débil o ejes desgastados.
Solución: Limpieza y ajuste del carburador. Si la bomba aceleradora o los ejes están muy deteriorados, podría ser necesario el reemplazo de la pieza o un kit de reconstrucción.

4. Vacilación Bajo Carga

Síntoma: Fallo de encendido o vacilación cuando el motor está bajo carga (por ejemplo, al subir una cuesta o acelerar bruscamente).
Causa: La válvula de potencia del carburador está defectuosa. Esta válvula utiliza el vacío de admisión para suministrar combustible adicional bajo carga, cuando el vacío de admisión cae. Si está obstruida por suciedad o depósitos de barniz, no funciona correctamente.
Solución: Reemplazar la válvula de potencia. Generalmente, viene incluida en los kits de reconstrucción del carburador.

5. Estancamiento (El Motor se Para)

Síntoma: El motor se apaga inesperadamente.
Causa: Puede deberse a una velocidad de ralentí demasiado baja, una mezcla de combustible excesivamente pobre, un flujo de combustible interrumpido (bomba de combustible débil, filtro de combustible obstruido, línea de combustible con problemas, gasolina defectuosa) o fallos en el sistema de encendido (falta de chispa). También puede ser por fugas internas de aire en el carburador.
Solución: Un simple ajuste para aumentar la velocidad de ralentí o enriquecer la mezcla de ralentí puede ser suficiente. Sin embargo, si hay fugas internas de aire en el carburador, podría requerir una reconstrucción o reemplazo.

Preguntas Frecuentes sobre el Carburador

¿Cómo sé si mi carburador necesita ajuste o limpieza?

Síntomas como dificultad para arrancar (en frío o caliente), vacilación al acelerar, bajo rendimiento, aumento del consumo de combustible, humo excesivo por el escape o que el motor se detenga con frecuencia, son indicadores claros de que tu carburador puede necesitar atención. Un ajuste periódico es recomendable.

¿Puede un carburador causar que el motor se detenga?

Sí, definitivamente. Un carburador mal ajustado, sucio, o con componentes defectuosos (como la válvula de potencia o el ahogador) puede causar que el motor se detenga, especialmente en ralentí o bajo carga. Problemas de suministro de combustible (mezcla muy pobre o muy rica) también son causas comunes.

¿Es mejor un carburador o la inyección electrónica?

Para la mayoría de las aplicaciones automotrices modernas, la inyección electrónica es superior. Ofrece mayor eficiencia de combustible, menor emisión de contaminantes, mayor potencia, mejor respuesta del motor y adaptabilidad a diversas condiciones. Sin embargo, el carburador sigue siendo preferible en maquinaria ligera y de bajo costo por su simplicidad, bajo peso, bajo costo y facilidad de mantenimiento.

¿Qué significa “carburar” un motor?

“Carburar” un motor se refiere al proceso de ajustar la mezcla de aire y combustible que el carburador suministra al motor. El objetivo es lograr la proporción ideal para una combustión óptima, lo que se traduce en un mejor rendimiento, menor consumo de combustible y menores emisiones. Esto se hace ajustando los tornillos de mezcla y ralentí del carburador.

El carburador, aunque en gran parte ha cedido su lugar a sistemas más avanzados, sigue siendo una pieza de ingeniería fascinante y una parte vital de la historia automotriz. Comprender su funcionamiento y sus posibles fallas es clave para mantener operativos muchos vehículos clásicos y maquinaria ligera que aún hoy confían en su ingenioso diseño.
