Diagnóstico Preciso: Probando el Sensor de Cigüeñal con Multímetro

Cuando tu vehículo Renault presenta problemas para arrancar, se apaga inesperadamente mientras conduces, o el motor funciona de manera irregular, una de las primeras piezas a considerar en tu lista de verificación es el sensor de cigüeñal (CKP, por sus siglas en inglés, Crankshaft Position Sensor). Este pequeño pero vital componente es el encargado de enviar información crucial sobre la posición y velocidad de rotación del cigüeñal a la unidad de control del motor (ECU). Sin esta señal precisa, la ECU no puede determinar el momento exacto para la inyección de combustible y el encendido de las bujías, lo que resulta en un mal funcionamiento o la imposibilidad de arrancar el motor. Afortunadamente, no siempre es necesario llevar tu coche al taller; muchas veces, puedes realizar una prueba preliminar en casa utilizando una herramienta tan común como un multímetro. Este artículo te guiará a través de los pasos para diagnosticar tu sensor de cigüeñal, asegurando que tomes decisiones informadas sobre las reparaciones.

¿Qué es el Sensor de Cigüeñal y por qué es tan Importante?

El sensor de cigüeñal es un componente electrónico que monitorea la velocidad y la posición angular del cigüeñal. Trabaja en conjunto con un anillo dentado (rueda fónica) o una serie de imanes ubicados en el cigüeñal o el volante del motor. Cada vez que un diente o un imán pasa por el sensor, este genera un pulso eléctrico que es interpretado por la ECU. Esta información es fundamental para:

• Inyección de Combustible: La ECU utiliza la señal del CKP para sincronizar la inyección de combustible en los cilindros correctos.
• Encendido: Determina el momento preciso para generar la chispa en las bujías, asegurando una combustión eficiente.
• Control de la Velocidad del Motor (RPM): Proporciona datos sobre las revoluciones por minuto del motor.
• Detección de Fallos de Encendido: Ayuda a la ECU a identificar si un cilindro no está encendiendo correctamente.

Un sensor de cigüeñal defectuoso puede manifestarse de varias maneras, desde un simple testigo de 'Check Engine' hasta la imposibilidad total de arrancar el vehículo. Entender su función te ayudará a apreciar la importancia de su correcto funcionamiento y la necesidad de un diagnóstico preciso.

Síntomas Comunes de un Sensor de Cigüeñal Defectuoso en tu Renault

Antes de sumergirte en las pruebas con el multímetro, es útil reconocer los síntomas más frecuentes asociados con un CKP defectuoso. Si tu Renault presenta uno o varios de estos indicios, es un buen momento para probar el sensor:

• Dificultad para Arrancar el Motor: El motor gira, pero no arranca o tarda mucho en hacerlo.
• El Motor se Apaga Repentinamente: Mientras conduces, el motor se detiene sin previo aviso y puede que no vuelva a arrancar de inmediato.
• Ralentí Inestable: El motor vibra o fluctúa en revoluciones cuando está en punto muerto.
• Pérdida de Potencia o Aceleración Irregular: El vehículo se siente perezoso o la potencia no es constante.
• Testigo de 'Check Engine' Encendido: La luz de advertencia del motor se ilumina en el tablero, a menudo acompañada de códigos de error específicos relacionados con el CKP (como P0335, P0336, etc.).
• Fallo del Tacómetro: El indicador de RPM en el tablero puede funcionar de manera errática o dejar de funcionar por completo.

Es importante recordar que estos síntomas pueden ser causados por otras fallas, por lo que una prueba exhaustiva es crucial para confirmar que el sensor de cigüeñal es el verdadero culpable.

Tipos de Sensores de Cigüeñal y Cómo se Prueban

Existen principalmente dos tipos de sensores de cigüeñal: inductivos (o de reluctancia variable) y de efecto Hall. La forma de probarlos con un multímetro varía ligeramente, por lo que es fundamental identificar qué tipo tiene tu Renault.

1. Sensores Inductivos (o de Reluctancia Variable)

Estos sensores son los más comunes en vehículos más antiguos y en algunos modelos Renault hasta principios de los 2000. Generan una señal de corriente alterna (AC) a medida que los dientes de la rueda fónica pasan por ellos. Tienen dos cables y su prueba principal se basa en la resistencia y la generación de voltaje AC.

Prueba de Resistencia (Solo para Sensores Inductivos)

Esta es la prueba más sencilla y puede indicar si el bobinado interno del sensor está dañado (circuito abierto o cortocircuito).

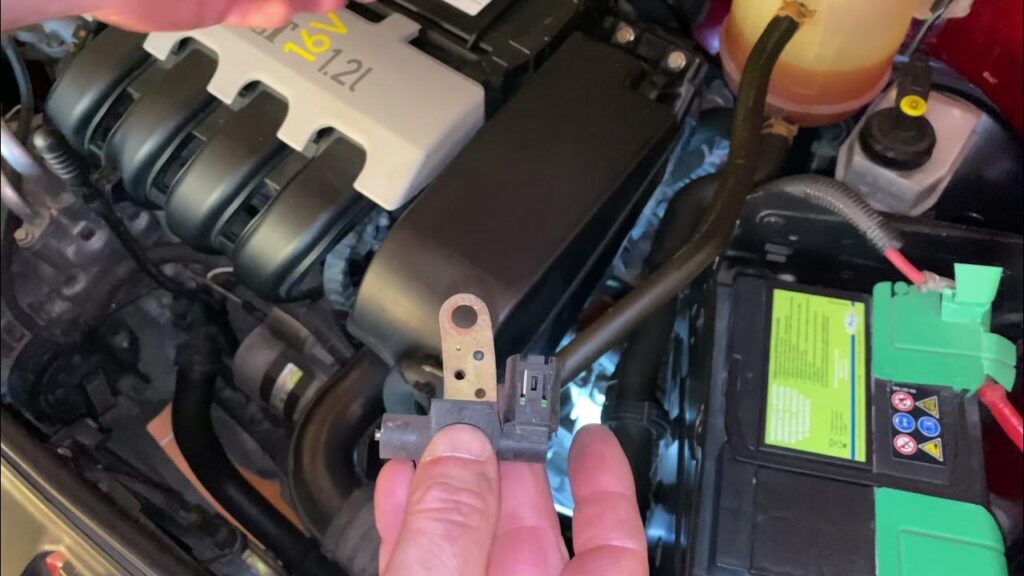

1. Localiza el Sensor: El sensor de cigüeñal suele estar ubicado cerca del volante del motor, en la parte inferior o trasera del bloque motor, o cerca de la polea del cigüeñal en la parte delantera. En muchos modelos Renault, es accesible desde abajo del vehículo. Desconecta el conector eléctrico del sensor.
2. Prepara el Multímetro: Configura tu multímetro en la escala de ohmios (Ω). Si es un multímetro de rango automático, simplemente ponlo en ohmios. Si es manual, selecciona un rango adecuado (por ejemplo, 2000 Ω o 2kΩ).
3. Mide la Resistencia: Con las puntas del multímetro, toca los dos terminales del conector del sensor (no del cableado del coche).
4. Interpreta la Lectura: Un sensor inductivo en buen estado debe mostrar una lectura de resistencia específica, que varía entre modelos, pero generalmente está entre 200 y 1000 ohmios. Consulta el manual de servicio de tu Renault para el valor exacto. Si la lectura es 0 ohmios (cortocircuito) o 'OL' (Open Loop, circuito abierto), el sensor está defectuoso y debe ser reemplazado.

Tabla Comparativa de Valores de Resistencia Típicos (Referencial para Renault)

Prueba de Voltaje AC (Solo para Sensores Inductivos)

Esta prueba verifica si el sensor está generando una señal cuando el motor gira.

1. Prepara el Multímetro: Configura el multímetro en la escala de voltaje de corriente alterna (ACV) en un rango bajo (por ejemplo, 200 mV o 2V).
2. Conecta el Multímetro: Vuelve a conectar el sensor al arnés del coche. Con agujas de prueba finas o clips de prueba (con cuidado de no dañar el cableado), conecta las puntas del multímetro a los dos cables de señal del sensor (a menudo, necesitarás perforar suavemente el aislamiento del cable o usar un conector de derivación).
3. Arranca el Motor (o Gíralo): Pide a alguien que le dé arranque al motor (sin que arranque, solo que gire) o, si es posible y seguro, gira el cigüeñal manualmente con una llave de carraca en el tornillo de la polea del cigüeñal (esto puede ser difícil y requiere cuidado).
4. Interpreta la Lectura: Mientras el motor gira, deberías ver una lectura de voltaje AC pulsante en el multímetro. Incluso al girar manualmente, deberías ver fluctuaciones. Si el motor está girando con el motor de arranque, el voltaje debería ser de al menos 0.5V a 1.0V AC, y puede subir a varios voltios a medida que las RPM aumentan. Si no hay lectura de voltaje o es muy baja, el sensor está defectuoso.

2. Sensores de Efecto Hall

Los sensores de efecto Hall son más modernos y se encuentran en la mayoría de los vehículos Renault fabricados en los últimos 15-20 años. Requieren una alimentación de voltaje (generalmente 5V o 12V) y producen una señal digital de onda cuadrada (ON/OFF). Suelen tener tres cables: alimentación (+), tierra (-) y señal.

Prueba de Voltaje de Alimentación (para Sensores de Efecto Hall)

Antes de probar la señal, asegúrate de que el sensor reciba energía.

1. Localiza el Sensor y el Conector: Desconecta el conector del sensor.
2. Prepara el Multímetro: Configura tu multímetro en la escala de voltaje de corriente continua (DCV) en un rango de 20V.
3. Identifica los Cables: Con el encendido del vehículo en posición 'ON' (pero el motor apagado), usa el manual de servicio o un diagrama de cableado para identificar el cable de alimentación (+), el cable de tierra (-) y el cable de señal. Generalmente, el cable de alimentación tendrá 5V o 12V DC, el de tierra 0V, y el de señal puede variar.
4. Mide el Voltaje: Coloca la punta negra del multímetro en una buena toma de tierra del chasis. Con la punta roja, toca el terminal del cable de alimentación en el conector del cableado del coche (no el sensor). Deberías leer aproximadamente 5V o 12V DC. Luego, mide entre el cable de tierra y el chasis; debería ser cercano a 0V. Si no hay voltaje de alimentación o la tierra es deficiente, el problema no es el sensor, sino el cableado o la ECU.

Prueba de Señal (para Sensores de Efecto Hall)

Esta prueba verifica si el sensor está produciendo una señal digital.

1. Prepara el Multímetro: Vuelve a conectar el sensor. Configura el multímetro en la escala de voltaje de corriente continua (DCV) en un rango de 20V.
2. Conecta el Multímetro: Conecta la punta negra del multímetro a una buena toma de tierra. Con la punta roja, perfora cuidadosamente el aislamiento del cable de señal del sensor (o usa un conector de derivación).
3. Arranca el Motor (o Gíralo): Pide a alguien que le dé arranque al motor.
4. Interpreta la Lectura: Mientras el motor gira, el multímetro debería mostrar una lectura que oscila rápidamente entre 0V y 5V (o 0V y 12V, dependiendo del voltaje de alimentación). Esto indica que el sensor está generando una señal de onda cuadrada. Si la lectura es constante (siempre 0V, siempre 5V/12V, o errática sin un patrón claro), el sensor está defectuoso. Para una confirmación más precisa de la onda cuadrada, idealmente se usaría un osciloscopio, pero el multímetro puede dar una indicación suficiente.

Consideraciones Adicionales y Consejos para tu Renault

• Limpieza del Sensor: A veces, el problema no es el sensor en sí, sino la acumulación de suciedad metálica o residuos en su punta magnética. Antes de reemplazarlo, intenta limpiarlo cuidadosamente con un trapo.
• Daños en el Cableado: Revisa el cableado del sensor desde el conector hasta la ECU. Los cables dañados, corroídos o rotos pueden interrumpir la señal, dando la impresión de que el sensor está defectuoso.
• Rueda Fónica Dañada: Asegúrate de que la rueda fónica (el anillo dentado o magnético en el cigüeñal) no esté dañada, suelta o llena de residuos. Un diente roto o deformado puede causar lecturas incorrectas.
• Sensor del Árbol de Levas (CMP): En muchos vehículos modernos, el sensor de cigüeñal trabaja en conjunto con el sensor del árbol de levas (CMP). Si uno falla, puede afectar al otro. Si el CKP parece estar bien, considera probar también el CMP.
• Manual de Servicio: Siempre consulta el manual de servicio específico de tu modelo Renault. Este te proporcionará los valores de resistencia y voltaje exactos, así como la ubicación precisa del sensor y los diagramas de cableado.
• Seguridad: Desconecta siempre la batería antes de manipular componentes eléctricos, a menos que la prueba requiera voltaje (como la prueba de voltaje de señal). Ten precaución al trabajar cerca de partes móviles del motor.

Preguntas Frecuentes (FAQs)

P: ¿Es difícil reemplazar el sensor de cigüeñal en un Renault?
R: La dificultad varía según el modelo. En algunos Renault, el sensor es de fácil acceso, mientras que en otros puede requerir quitar otros componentes. Siempre es recomendable consultar un manual de servicio o videos tutoriales específicos para tu modelo antes de intentar el reemplazo.

P: ¿Necesito un multímetro especial para esta prueba?
R: No, un multímetro digital básico que pueda medir resistencia (ohmios), voltaje de corriente continua (DCV) y voltaje de corriente alterna (ACV) es suficiente. Asegúrate de que sea fiable y tenga buena resolución para lecturas bajas.

P: ¿Puedo conducir mi Renault si el sensor de cigüeñal está defectuoso?
R: Es muy arriesgado y no se recomienda. Si el sensor está fallando, el motor puede apagarse repentinamente en cualquier momento, lo que podría ser peligroso, especialmente a velocidades altas o en tráfico denso. Repara o reemplaza el sensor lo antes posible.

P: Mi sensor de cigüeñal parece estar bien, pero los síntomas persisten. ¿Qué más podría ser?
R: Si el sensor está bien, las posibles causas incluyen problemas con el cableado del sensor, una ECU defectuosa, problemas con el sensor del árbol de levas, fallos en el sistema de encendido (bobinas, bujías), problemas en el sistema de combustible (bomba, inyectores) o incluso un problema mecánico interno del motor. Un escáner de diagnóstico profesional que pueda leer códigos de error y datos en tiempo real será el siguiente paso.

P: ¿Los sensores de cigüeñal son caros para Renault?
R: El costo de un sensor de cigüeñal para Renault es generalmente moderado, variando según el modelo y si optas por una pieza original o de un fabricante de equipos originales (OEM) o una alternativa de aftermarket. La inversión en un sensor nuevo es menor en comparación con el costo de un diagnóstico profesional o un remolque.

Conclusión

Probar el sensor de cigüeñal de tu Renault con un multímetro es una habilidad valiosa que puede ahorrarte tiempo y dinero. Al seguir los pasos descritos y comprender los diferentes tipos de sensores, podrás diagnosticar con confianza si este componente es la causa de los problemas de arranque o rendimiento de tu vehículo. Recuerda siempre priorizar la seguridad y, en caso de duda, no dudes en buscar la ayuda de un profesional. Con un diagnóstico preciso, tu Renault estará de vuelta en la carretera funcionando sin problemas en poco tiempo.
