Bobina de Encendido: Conexión, Cables y Mantenimiento

La bobina de encendido, también conocida como bobina de ignición, es una de las piezas más fundamentales en el sistema de encendido de cualquier vehículo de gasolina. Sin ella, el motor simplemente no arrancaría ni funcionaría correctamente. Su función principal es transformar la baja tensión de la batería en miles de voltios, una descarga de energía crucial que se necesita para generar la chispa eléctrica en las bujías y encender la mezcla de aire y combustible dentro de los cilindros. Comprender cómo funciona, cómo se conecta y, más importante aún, cómo desconectar sus conectores de forma segura, es esencial para cualquier propietario o mecánico aficionado.

A menudo, la necesidad de manipular la bobina surge durante un diagnóstico, un reemplazo o un mantenimiento preventivo. Saber cómo abordar sus conexiones no solo te ahorrará tiempo, sino que también evitará posibles daños a la pieza o a ti mismo. En este artículo, exploraremos en detalle cómo quitar el conector de la bobina de encendido, qué cables van conectados a ella y la evolución de este componente vital en los sistemas de encendido modernos.

Cómo Quitar el Conector de la Bobina de Encendido de Forma Segura

La desconexión del conector de la bobina de encendido es un procedimiento que requiere seguridad, paciencia y el conocimiento adecuado, ya que los conectores pueden variar significativamente entre modelos y fabricantes de vehículos. Antes de intentar cualquier manipulación, la precaución es clave para evitar daños eléctricos o lesiones personales. El primer y más importante paso es siempre desconectar el terminal negativo de la batería del vehículo. Esto eliminará cualquier riesgo de descarga eléctrica o cortocircuito accidental mientras trabajas en el sistema eléctrico.

Una vez asegurada la alimentación, el siguiente paso es identificar el tipo de mecanismo de bloqueo del conector. Los conectores de bobina suelen tener uno de los siguientes sistemas:

• Pestaña de Presión (Push-Tab): Este es el tipo más común. Para desconectarlo, simplemente debes presionar una pequeña pestaña o clip que sobresale del conector. Mientras mantienes la pestaña presionada, tira suavemente del conector para separarlo de la bobina. Si está muy ajustado, un ligero movimiento de balanceo puede ayudar, pero evita aplicar fuerza excesiva.
• Pestaña Deslizante (Slide-Lock): Algunos conectores tienen una pequeña pestaña que necesita ser deslizada hacia un lado (generalmente hacia afuera o hacia arriba) antes de que el conector pueda ser retirado. Una vez deslizada la pestaña, el conector se liberará y podrás tirar de él. Asegúrate de deslizarla completamente para evitar forzar el conector.
• Pestaña de Palanca (Lever-Lock): Menos comunes en bobinas individuales, pero presentes en algunos arneses. Estos conectores tienen una palanca que se levanta o se empuja para liberar el seguro interno. Una vez que la palanca se ha movido a su posición de 'desbloqueo', el conector se puede retirar.
• Conectores Roscados: Más antiguos o en aplicaciones específicas, pueden requerir desenroscar un seguro o tuerca antes de poder separar el conector.

Es fundamental no tirar de los cables directamente. Siempre sujeta el cuerpo del conector. Los cables pueden romperse internamente o salirse del conector, lo que resultaría en un problema eléctrico mucho más complicado de resolver. Si el conector está muy pegado o se resiste, inspecciona si hay suciedad, corrosión o si la pestaña de bloqueo no se ha liberado completamente. En casos de corrosión severa, un limpiador de contactos eléctricos puede ser útil, pero siempre con la batería desconectada.

Al volver a conectar, asegúrate de que el conector encaje completamente y que el mecanismo de bloqueo (pestaña de presión, deslizante o palanca) se active correctamente. Escuchar un 'clic' suele ser una buena señal de que la conexión es segura.

¿Qué Cables Van Conectados a la Bobina de Encendido? La Esencia de la Ignición

La bobina de encendido es el corazón del sistema de ignición, y su correcto funcionamiento depende de un cableado preciso que le suministra energía y señales de control. Generalmente, una bobina de encendido típica, especialmente en sistemas modernos, tiene al menos dos o tres conexiones principales, aunque algunas pueden tener más pines dependiendo de las funciones integradas (como el módulo de encendido).

Circuito Primario (Baja Tensión)

Este circuito es donde la bobina recibe la baja tensión de la batería del vehículo, que suele ser de 12 o 24 voltios. Los cables que se conectan a este lado de la bobina son cruciales para su activación:

• Cable de Alimentación Positivo (12V o 24V): Este cable, a menudo identificado como terminal '15' o 'B+', suministra la corriente constante desde la batería, generalmente a través del interruptor de encendido. Es el cable que lleva la energía inicial a la bobina.
• Cable de Control/Negativo (Pulso de Tierra): Este es el cable más importante para el proceso de ignición. Conectado al terminal '1' o 'TD' (Terminal de Disparo), recibe pulsos de tierra (o interrupciones de corriente) desde la Unidad de Control del Motor (ECU) o un módulo de encendido. Cuando la ECU interrumpe el flujo de corriente a través del devanado primario de la bobina, se produce un colapso del campo magnético, que es lo que induce la alta tensión en el devanado secundario. En sistemas antiguos con platinos, estos eran los encargados de realizar esta interrupción.

Algunas bobinas pueden tener un tercer cable en el circuito primario que es una línea de retroalimentación o un cable de señal para el tacómetro, aunque esto es menos común en configuraciones modernas de bobina sobre bujía (Coil-on-Plug).

Circuito Secundario (Alta Tensión)

El circuito secundario es donde la magia ocurre: la transformación de la baja tensión en miles de voltios. Los cables asociados a este circuito son los siguientes:

• Cable de Alta Tensión a la Bujía: Este es el cable que transporta la alta tensión generada por la bobina directamente a la bujía correspondiente. En los sistemas de encendido tradicionales con distribuidor, un solo cable de alta tensión salía de la bobina hacia el distribuidor, y de allí, cables de bujía individuales se dirigían a cada cilindro. En los sistemas modernos de bobina sobre bujía (COP), la bobina se monta directamente sobre la bujía, eliminando la necesidad de cables de bujía largos y propensos a fallas, lo que mejora la eficiencia y reduce las pérdidas de energía.

Es importante destacar que la tensión generada en el circuito secundario es extremadamente alta (entre 15,000 y 40,000 voltios, o incluso más en algunos sistemas), por lo que nunca se debe tocar directamente este circuito mientras el motor está en funcionamiento o el encendido está activado.

La Bobina de Encendido en la Evolución del Automóvil

La bobina de encendido ha evolucionado significativamente a lo largo de los años, adaptándose a las crecientes demandas de eficiencia, rendimiento y control electrónico:

Sistemas Antiguos: Platinos y Condensador

Inicialmente, todos los sistemas de encendido requerían platinos (ruptor) y un condensador. Los platinos eran interruptores mecánicos que abrían y cerraban el circuito primario de la bobina, generando los pulsos necesarios. El condensador absorbía el pico de voltaje al abrirse los platinos, protegiéndolos y mejorando la chispa. En estos sistemas, una única bobina de encendido alimentaba un distribuidor, que a su vez enviaba la alta tensión a las bujías a través de los cables de alta o cables de bujía.

Sistemas Modernos: Transistores de Potencia y ECU

Los sistemas de encendido modernos han reemplazado los platinos mecánicos con transistores de potencia. Estos transistores, controlados por la Unidad de Control del Motor (ECU), envían pulsos electrónicos precisos a la bobina de encendido. Esta precisión permite un control mucho más fino del momento de la chispa (avance de encendido), lo que mejora la eficiencia del combustible, reduce las emisiones y optimiza el rendimiento del motor.

La Era de la Bobina sobre Bujía (Coil-on-Plug - COP)

Los vehículos modernos han llevado la evolución un paso más allá al integrar una bobina de encendido para cada cilindro (o par de cilindros en sistemas de chispa perdida). Esta configuración, conocida como “Coil-on-Plug” (COP) o encendido directo, elimina por completo los voluminosos cables de bujías y el distribuidor. Las ventajas son múltiples:

• Menos Puntos de Falla: Al eliminar los cables de bujías, se reduce un punto común de fallo por resistencia o rotura.
• Mayor Eficiencia: La energía se transmite directamente a la bujía con mínimas pérdidas.
• Control Preciso: La ECU puede controlar individualmente el encendido de cada cilindro, optimizando la combustión en tiempo real y permitiendo funciones avanzadas como la desactivación de cilindros o el diagnóstico individual de fallas.

Aunque los sistemas COP son predominantes hoy en día, algunos vehículos, especialmente de modelos más antiguos o con diseños de motor específicos, todavía utilizan un paquete de bobinas (coil pack) que alimenta varias bujías a través de cables cortos, o incluso una única bobina con distribuidor.

Resistores en la Bobina de Encendido

La información que recibimos menciona que algunas bobinas tienen un resistor interno, mientras que otras versiones cuentan con resistores externos para limitar la corriente que fluye en la bobina. Este resistor es crucial para proteger el devanado primario de la bobina de un exceso de corriente, lo que podría sobrecalentarla y dañarla. En sistemas más antiguos, el resistor externo también ayudaba a regular la tensión para los platinos.

Consideración Importante: Motores Diésel

Es fundamental recordar que los sistemas de encendido, y por ende las bobinas de encendido, no se requieren para motores diésel. Los motores diésel operan bajo un principio diferente, donde la ignición del combustible se logra por la compresión extrema de la mezcla aire-combustible, elevando su temperatura lo suficiente como para que se autoencienda. No necesitan una chispa eléctrica para iniciar la combustión.

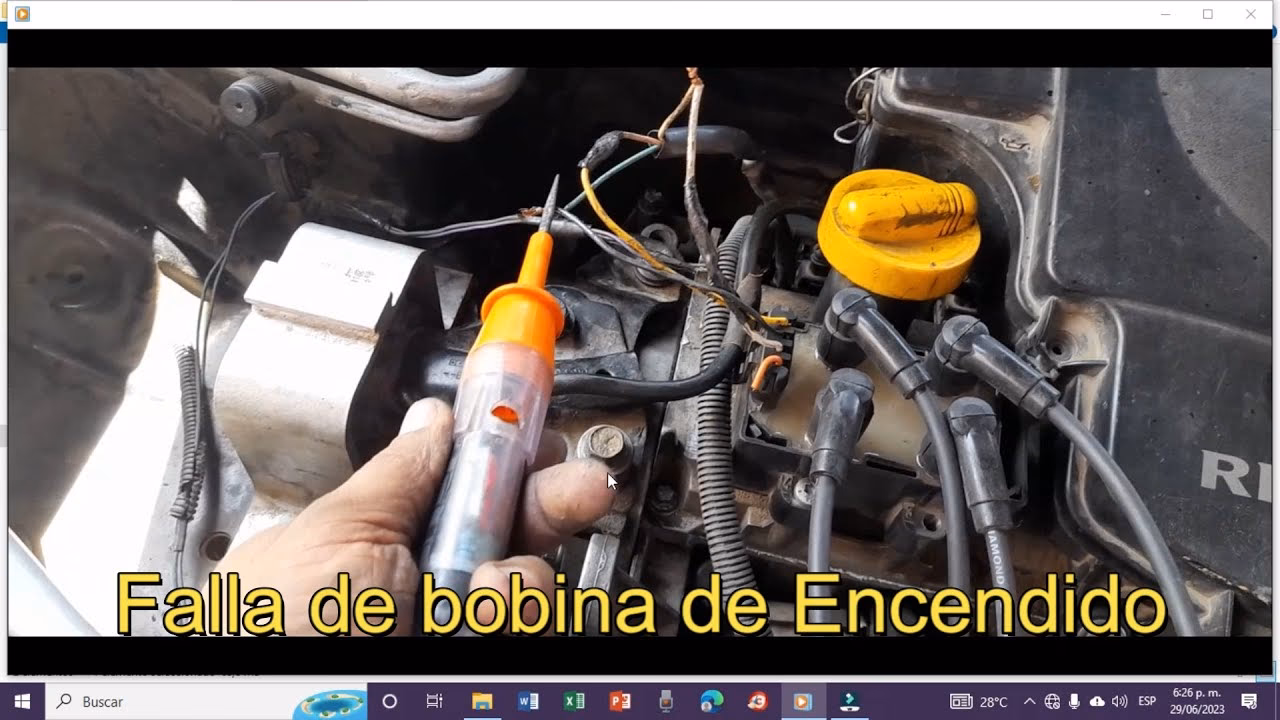

Síntomas Comunes de una Bobina de Encendido Defectuosa

Una bobina de encendido en mal estado puede causar una serie de problemas en el rendimiento del motor. Reconocer estos síntomas a tiempo puede ahorrarte dolores de cabeza y reparaciones más costosas:

• Fallas de Encendido (Misfires): Es el síntoma más común. El motor puede sentirse inestable, especialmente al ralentí, o experimentar tirones y pérdida de potencia durante la aceleración. La ECU detectará una falla en la combustión de uno o más cilindros.
• Luz de 'Check Engine' (MIL) Encendida: Una falla de encendido casi siempre activará la luz de advertencia del motor en el tablero, y se almacenará un código de diagnóstico de problemas (DTC) relacionado con el sistema de encendido o el cilindro afectado (por ejemplo, P0301 para falla de encendido en cilindro 1).
• Ralentí Irregular o Áspero: Si una bobina no suministra una chispa constante, el motor puede temblar o vibrar de manera anormal al estar detenido.
• Pérdida de Potencia y Aceleración: Un motor que no está encendiendo correctamente en todos sus cilindros no podrá generar su potencia máxima, resultando en una aceleración lenta y un rendimiento general deficiente.
• Aumento del Consumo de Combustible: Una combustión ineficiente significa que el motor tendrá que trabajar más y quemar más combustible para producir la misma potencia.
• Dificultad para Arrancar: Aunque menos común si solo falla una bobina en un sistema COP, si varias bobinas fallan o la bobina principal en un sistema de distribuidor falla, el motor puede tener dificultades para arrancar o no arrancar en absoluto.

Preguntas Frecuentes sobre la Bobina de Encendido

¿Puedo conducir con una bobina de encendido defectuosa?

No se recomienda. Conducir con una bobina defectuosa puede causar daños adicionales al catalizador debido al combustible sin quemar que llega a él, además de un rendimiento deficiente del motor y un mayor consumo de combustible. Es mejor reemplazarla lo antes posible.

¿Cuánto tiempo duran las bobinas de encendido?

La vida útil de una bobina de encendido puede variar ampliamente, generalmente entre 100,000 y 200,000 kilómetros. Sin embargo, factores como el calor excesivo, vibraciones, fallas en las bujías o problemas eléctricos pueden acortar su vida útil.

¿Qué causa que las bobinas de encendido fallen?

Las causas comunes incluyen el envejecimiento natural, la exposición constante al calor del motor, vibraciones, defectos de fabricación, bujías desgastadas que requieren más voltaje para encender, y problemas en el sistema eléctrico del vehículo (como picos de voltaje).

¿Es difícil reemplazar una bobina de encendido?

En muchos vehículos modernos con bobinas sobre bujía (COP), el reemplazo es relativamente sencillo, requiriendo solo herramientas básicas y siguiendo las instrucciones del manual de servicio. Sin embargo, en algunos modelos, la bobina puede estar ubicada en un lugar de difícil acceso. Siempre es recomendable consultar un manual de servicio o buscar ayuda profesional si no te sientes cómodo realizando la tarea.

¿Debo reemplazar todas las bobinas si una falla?

No siempre es necesario, especialmente si solo una bobina ha fallado prematuramente. Sin embargo, si tu vehículo tiene un alto kilometraje y las bobinas son las originales, o si experimentas fallas recurrentes en diferentes bobinas, reemplazar el conjunto completo puede ser una medida preventiva inteligente para evitar futuras averías.

¿Todos los coches tienen bobinas de encendido?

Todos los vehículos con motores de gasolina tienen bobinas de encendido. Los motores diésel, como se mencionó, no las necesitan porque su proceso de combustión se basa en la compresión.

En resumen, la bobina de encendido es una pieza vital que transforma la baja tensión en la alta tensión necesaria para generar la chispa eléctrica en las bujías de tu motor de gasolina. Comprender su funcionamiento, cómo desconectar sus conectores de forma segura y qué cables lleva, te empodera como propietario de vehículo para realizar un mantenimiento básico o diagnosticar problemas comunes. Siempre recuerda la seguridad primero y, ante la duda, busca la asistencia de un profesional.
