Bobinas de Encendido Renault: Todo lo que Necesitas Saber

En el corazón de cada motor de combustión interna, ya sea un robusto motor diésel o un ágil motor de gasolina, reside un componente esencial que a menudo pasa desapercibido hasta que falla: la bobina de encendido. Este dispositivo, vital para el correcto funcionamiento de tu vehículo Renault, es el encargado de transformar la baja tensión de la batería en la alta tensión necesaria para generar la chispa en las bujías, encendiendo así la mezcla de aire y combustible que impulsa tu coche. Comprender cómo funciona, cómo se instala y, crucialmente, cómo se conectan sus cables, es fundamental para cualquier propietario o aficionado a la mecánica.

A menudo surgen dudas sobre la correcta conexión de los cables o la identificación de los polos positivo y negativo. Este artículo busca desglosar estos misterios, proporcionando una guía completa sobre la bobina de encendido, su estructura, su funcionamiento y los pasos clave para su correcta instalación y mantenimiento, con un enfoque particular en los vehículos Renault.

¿Qué es una Bobina de Encendido y Cómo Funciona?

La bobina de encendido es, en esencia, un transformador eléctrico. Su principal tarea es tomar la tensión de 12 voltios de la batería del vehículo y elevarla a decenas de miles de voltios, lo cual es indispensable para que se produzca un arco eléctrico en la bujía. Sin esta alta tensión, simplemente no habría chispa y, por lo tanto, el motor no podría arrancar ni funcionar.

Estructura Interna de la Bobina

Una bobina de encendido convencional se asemeja mucho a un transformador en su diseño interno. Sus componentes esenciales son:

• Núcleo de hierro: Actúa como un amplificador del campo magnético. Es el eje central alrededor del cual se enrollan los bobinados.
• Bobinado primario: Se compone de un hilo de cobre lacado, generalmente más grueso (aproximadamente 0,6–0,9 mm de grosor), y está enrollado alrededor del bobinado secundario. Su resistencia óhmica suele estar en el rango de 0,2–3,0 Ω. Este bobinado es el que recibe la baja tensión de la batería.
• Bobinado secundario: Este bobinado está compuesto por un hilo de cobre mucho más fino (aproximadamente 0,05–0,1 mm de grosor) y cuenta con un número significativamente mayor de vueltas, a menudo hasta 50.000. Se enrolla alrededor del núcleo de hierro. Su resistencia óhmica es considerablemente mayor, entre 5–20 kΩ. La relación de vueltas entre el bobinado primario y secundario es aproximadamente de 1:100, lo que permite la espectacular elevación de la tensión.
• Conexiones eléctricas: En una bobina de cilindros convencional, las conexiones están designadas con bornes específicos:
• Borne 15 (suministro de tensión): Es la entrada de corriente positiva de la batería, generalmente bajo llave.
• Borne 1 (ruptor de encendido): Es la conexión al módulo de encendido o a la unidad de control del motor (ECU), que se encarga de conectar y desconectar la corriente primaria.
• Borne 4 (conexión de alta tensión): Es la salida de alta tensión que se dirige a la bujía (o al distribuidor en sistemas más antiguos).

El Proceso de Inducción de Alta Tensión

El funcionamiento de la bobina se basa en el principio de inducción electromagnética. La corriente primaria, controlada por el ruptor de encendido (o el transistor de potencia en sistemas electrónicos), fluye a través del bobinado primario. Cuando esta corriente se interrumpe bruscamente, el campo magnético que se había generado colapsa rápidamente. Esta rápida modificación del campo magnético induce un impulso de tensión en el bobinado secundario.

Dado el gran número de vueltas del bobinado secundario en comparación con el primario (relación 1:100), este impulso de baja tensión se transforma en un impulso de alta tensión, que puede alcanzar entre 30.000 y 40.000 voltios (30-40 KV) dependiendo del tipo de bobina y las características del sistema. Esta tensión se descarga a través del cable de bujía hacia la bujía, creando un arco eléctrico que enciende la mezcla aire-combustible en la cámara de combustión del motor. La conexión conjunta entre el bobinado primario y secundario a través del borne 1 se conoce como "circuito de ahorro", una configuración que simplifica la fabricación de la bobina.

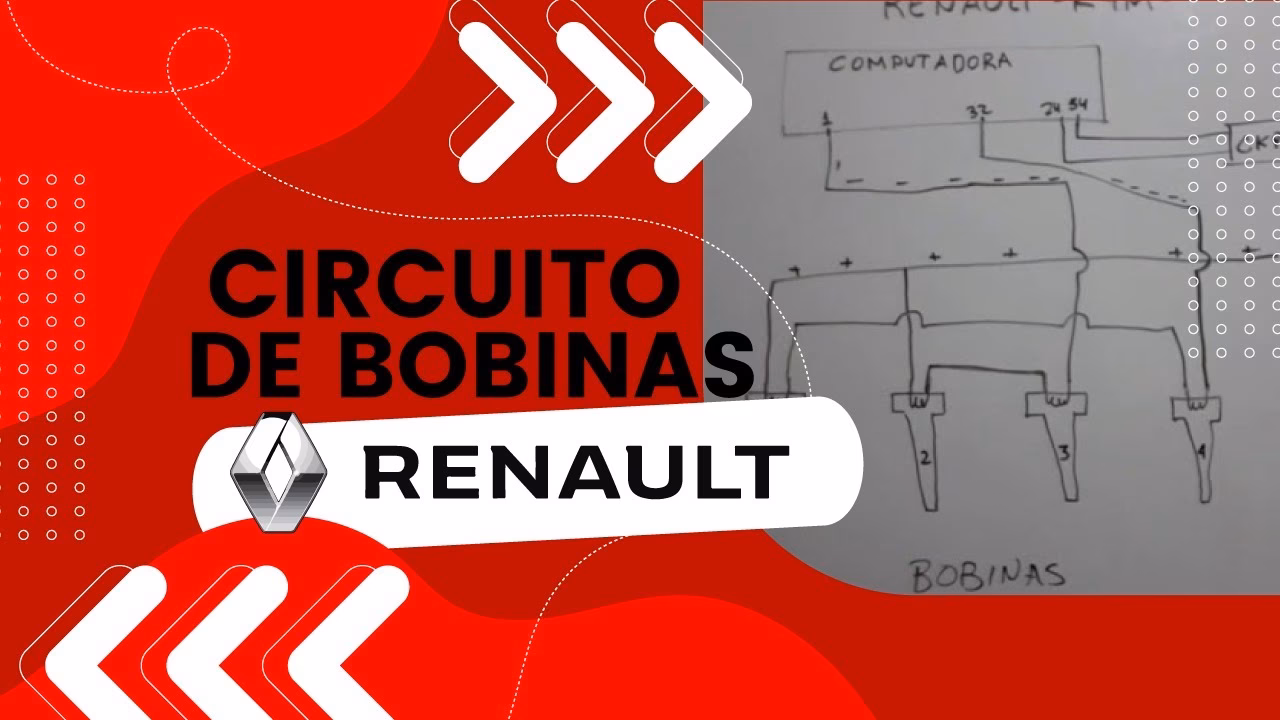

¿Cómo Van los Cables en la Bobina de Encendido?

La conexión de los cables en la bobina de encendido es crítica para su correcto funcionamiento. Aunque la configuración puede variar ligeramente entre modelos y tipos de bobinas (especialmente entre bobinas de encendido con distribuidor y bobinas individuales por cilindro, muy comunes en Renault), los principios básicos son los mismos.

Conexión en Bobinas Convencionales (con distribuidor o bobina única)

En las bobinas más tradicionales o en los paquetes de bobinas (coil packs) que alimentan múltiples cilindros a través de cables de bujía, se suelen encontrar tres bornes principales:

• Borne 15 (Positivo de la batería): Este es el cable que recibe la alimentación eléctrica de 12V desde el sistema eléctrico del vehículo, generalmente a través del interruptor de encendido. Es el polo positivo (+) de la bobina. En muchos modelos Renault, este cable suele ser de color rojo o llevar una indicación clara de corriente.
• Borne 1 (Negativo/Control/Masa): Este cable se conecta al módulo de encendido o a la ECU. Es el responsable de "cortar" la corriente primaria para inducir la alta tensión en el secundario. Cuando la ECU envía una señal de masa (pulso negativo), la corriente se interrumpe, generando la chispa. Es el polo negativo (-) controlado. En algunos esquemas, puede identificarse como "señal" o "interruptor".
• Borne 4 (Salida de Alta Tensión): Este es el borne central o el conector principal de donde sale el cable de alta tensión que va directamente a la bujía (o al distribuidor que luego reparte la chispa a las bujías). Este cable es grueso y está diseñado para aislar la altísima tensión generada.

Conexión en Bobinas Individuales (COP - Coil-on-Plug)

Los vehículos Renault modernos, como muchos otros, utilizan cada vez más bobinas individuales por cilindro (COP). Estas bobinas se montan directamente sobre la bujía y son controladas electrónicamente. Su conector suele tener entre 2 y 4 pines, dependiendo del modelo y la complejidad del sistema:

• 2 pines: Un pin para la alimentación positiva (12V) y otro para la señal de control desde la ECU (masa pulsada).
• 3 pines: Un pin para alimentación positiva (12V), otro para masa constante (tierra) y un tercer pin para la señal de control desde la ECU.
• 4 pines: Similar al de 3 pines, pero con un pin adicional para una señal de confirmación (feedback) a la ECU o para control de encendido integrado.

Es crucial consultar el diagrama eléctrico específico de tu modelo Renault, ya que la asignación de pines y colores de cables puede variar. Sin embargo, la lógica de alimentación, masa y señal de control se mantiene.

¿Cómo Va Instalada la Bobina de Encendido?

La instalación de la bobina de encendido varía significativamente según el tipo de bobina y el modelo de tu Renault. Aquí te presentamos una guía general:

1. Preparación y Seguridad

• Asegúrate de que el motor esté frío para evitar quemaduras.
• Desconecta el terminal negativo de la batería para evitar cortocircuitos y descargas eléctricas accidentales.
• Localiza la bobina o bobinas de encendido en tu vehículo. En muchos Renault, las bobinas individuales están en la parte superior del motor, cubriendo las bujías, a menudo bajo una tapa de plástico. Las bobinas tipo "coil pack" suelen estar montadas en una ubicación accesible en el compartimento del motor.

2. Desconexión de la Bobina Antigua

• Desconecta el conector eléctrico: Presiona el clip o pestaña de seguridad y tira suavemente del conector. Evita tirar de los cables.
• Desconecta los cables de bujía (si aplica): Si tienes una bobina tipo "coil pack" o una bobina única con cables de bujía, tira firmemente de los capuchones de los cables de bujía para desconectarlos. Anota o etiqueta la posición de cada cable para asegurar la correcta conexión posterior.
• Desmonta la bobina: Utiliza la herramienta adecuada (generalmente una llave o dado) para quitar los tornillos o tuercas que sujetan la bobina al motor. Una vez suelta, retírala con cuidado. Si es una bobina individual, simplemente tira hacia arriba para sacarla de la bujía.

3. Instalación de la Nueva Bobina

• Inserta la nueva bobina: Coloca la nueva bobina en su posición. Si es una bobina individual, asegúrate de que encaje correctamente sobre la bujía. En el caso de un "coil pack", alinéalo con los agujeros de los tornillos.
• Asegura la bobina: Atornilla firmemente la bobina en su lugar. No aprietes en exceso para evitar dañar la rosca o la bobina.
• Reconecta los cables de bujía (si aplica): Vuelve a conectar cada cable de bujía a la bobina y a la bujía correspondiente, asegurándote de que encajen firmemente. La secuencia de encendido es crucial.
• Reconecta el conector eléctrico: Vuelve a enchufar el conector eléctrico a la bobina hasta que escuches un "clic" que indica que está asegurado.

4. Verificación Final

• Reconecta el terminal negativo de la batería.
• Arranca el motor y escucha cualquier anomalía. Si la instalación es correcta, el motor debería funcionar de manera suave y sin fallos de encendido.

Siempre es recomendable consultar el manual de servicio específico de tu modelo Renault o buscar diagramas de cableado si tienes dudas, especialmente con los sistemas más modernos y complejos.

¿Cómo Saber Cuál es el Positivo y Negativo de una Bobina de Encendido?

Identificar el positivo y el negativo en una bobina de encendido es crucial para evitar daños al sistema eléctrico del vehículo. Aquí te ofrecemos algunas formas de hacerlo:

1. Consulta el Esquema Eléctrico o Manual del Vehículo

Esta es la forma más precisa y recomendada. Los manuales de servicio de Renault o los esquemas eléctricos detallados indicarán claramente la función de cada pin en el conector de la bobina, a menudo con códigos de color o números de borne (como el 15 para positivo y el 1 para negativo/control).

2. Observa la Numeración de Bornes

Como se mencionó anteriormente, las bobinas convencionales suelen tener los bornes marcados:

• Borne 15: Generalmente indica la entrada de tensión positiva (12V de la batería).
• Borne 1: Generalmente indica la conexión al ruptor de encendido o al módulo de control (el polo negativo o de control).

En el caso de bobinas COP, los pines del conector pueden estar numerados o tener una serigrafía que indique su función (por ejemplo, "+" para positivo, "GND" para masa, "SIG" para señal).

3. Uso de un Multímetro

Si no tienes acceso a un diagrama, puedes usar un multímetro con el contacto del vehículo en posición "ON" (sin arrancar el motor):

• Para identificar el positivo (12V): Coloca el multímetro en la escala de voltaje DC. Conecta la punta negra del multímetro a una buena masa del chasis del vehículo. Con la punta roja, prueba cada pin del conector de la bobina (con el conector enchufado si es posible, o con un cable de prueba si no). El pin que te dé una lectura cercana a los 12 voltios es el positivo de la alimentación.
• Para identificar el negativo/control: Una vez identificado el positivo, los otros pines serán el negativo/masa o el de señal. El pin que va a masa constante tendrá 0 voltios. El pin de señal puede mostrar un voltaje bajo o pulsante si el motor está girando (incluso si no arranca) o si hay un sistema de detección de pulsos. Sin el motor en marcha, es más difícil diferenciar el negativo de control de una masa constante solo con el voltaje. En muchos casos, el pin de control es el que recibe una señal pulsada de masa para activar la chispa.

4. Colores de los Cables (Orientativo)

Aunque no es una regla universal y puede variar por fabricante y modelo, algunos colores son comunes:

• Rojo o marrón: A menudo se utiliza para el cable de alimentación positiva (12V).
• Negro o verde: Puede ser el cable de masa o el cable de señal de control.

Recuerda que esta última es solo una guía orientativa y no debe ser la única base para la conexión, ya que los colores pueden variar.

Síntomas de una Bobina de Encendido Defectuosa

Una bobina de encendido defectuosa puede causar una variedad de problemas en tu Renault. Reconocer estos síntomas a tiempo puede ahorrarte mayores dolores de cabeza y costosas reparaciones.

• Fallo de encendido (misfire): Es el síntoma más común. Sentirás que el motor "tiembla" o "duda", especialmente al acelerar. El motor parece funcionar de forma irregular, como si uno o más cilindros no estuvieran encendiendo correctamente.
• Luz de "Check Engine" encendida: La ECU detectará el fallo de encendido y encenderá la luz de advertencia en el tablero. Al escanear el vehículo con un lector OBD-II, aparecerán códigos de error relacionados con fallos de encendido (P0300, P0301, P0302, etc.).
• Pérdida de potencia: Si una o más bobinas no funcionan, el motor no podrá generar su potencia completa. Notarás una aceleración más lenta y dificultades para subir pendientes.
• Aumento del consumo de combustible: Un motor que falla en el encendido de uno o más cilindros intentará compensar, lo que puede llevar a un consumo de combustible ineficiente.
• Olor a combustible sin quemar: Si el combustible no se quema en un cilindro debido a la falta de chispa, puede salir por el escape, generando un olor característico.
• Dificultad para arrancar: En casos más graves, especialmente si varias bobinas fallan, el motor puede tener dificultades para arrancar o simplemente no arrancar en absoluto.

Tabla Comparativa: Síntomas de Bobina vs. Bujía Defectuosa

Preguntas Frecuentes (FAQ) sobre Bobinas de Encendido Renault

¿Cuánto dura una bobina de encendido?

La vida útil de una bobina de encendido puede variar significativamente. Generalmente, pueden durar entre 100.000 y 200.000 kilómetros o incluso más, pero esto depende de la calidad de la pieza, las condiciones de conducción, el mantenimiento general del vehículo y el estado de las bujías. Las bujías desgastadas o incorrectas pueden sobrecargar la bobina y reducir su vida útil.

¿Puedo cambiar la bobina de encendido yo mismo?

Para la mayoría de los modelos Renault, especialmente aquellos con bobinas individuales (COP), el reemplazo es un procedimiento relativamente sencillo que muchos propietarios pueden realizar con herramientas básicas. Sin embargo, si no te sientes cómodo o no tienes experiencia en mecánica, es mejor acudir a un profesional. Siempre sigue los pasos de seguridad y consulta el manual de servicio.

¿Qué pasa si mi bobina falla en la carretera?

Si una bobina falla mientras conduces, notarás inmediatamente una pérdida de potencia, el motor vibrará y la luz de "Check Engine" se encenderá. Es recomendable reducir la velocidad y dirigirte al taller más cercano. Conducir con una bobina defectuosa puede dañar el catalizador debido al combustible sin quemar que llega a él.

¿Es necesario cambiar todas las bobinas si solo falla una?

No siempre es necesario, pero es una práctica recomendada en muchos casos, especialmente si las bobinas son de la misma edad o kilometraje. Si una bobina ha fallado, es probable que las demás estén cerca del final de su vida útil. Cambiarlas todas al mismo tiempo puede evitar futuros fallos y viajes al taller, ahorrando tiempo y dinero a largo plazo.

¿La calidad de la bujía afecta la vida útil de la bobina?

Absolutamente. Las bujías son un componente crítico en el sistema de encendido. Si las bujías están desgastadas, sucias o no son del tipo correcto para tu motor Renault, la bobina tendrá que trabajar más duro para generar la chispa, lo que puede acortar drásticamente su vida útil. Es fundamental utilizar las bujías recomendadas por el fabricante y reemplazarlas según el intervalo de mantenimiento.

¿La bobina de encendido es lo mismo que el distribuidor?

No, no son lo mismo. En sistemas de encendido más antiguos, el distribuidor era el encargado de "distribuir" la alta tensión generada por una única bobina a cada una de las bujías en el momento correcto. En los vehículos Renault modernos, el distribuidor ha sido reemplazado por sistemas de encendido sin distribuidor (DIS) o, más comúnmente, por bobinas individuales (COP), donde cada cilindro tiene su propia bobina, eliminando la necesidad de un distribuidor.

Conclusión

La bobina de encendido es un componente pequeño pero poderoso, indispensable para que tu motor Renault funcione correctamente. Comprender su funcionamiento, la correcta conexión de sus cables y cómo se instala te empodera como propietario del vehículo. Al estar atento a los síntomas de fallo y realizar un mantenimiento adecuado, incluyendo el reemplazo oportuno de bujías, puedes asegurar la longevidad y el rendimiento óptimo de tu sistema de encendido, garantizando que tu Renault siga ofreciéndote un viaje suave y fiable.
