Sensor TPS en Renault: Calibración y Fallas Comunes

El sensor de posición del acelerador, comúnmente conocido como Sensor TPS (Throttle Position Sensor), es un componente crucial en el sistema de gestión electrónica del motor de tu vehículo Renault. Su función principal es informar a la Unidad de Control del Motor (ECU) sobre la posición exacta de la mariposa del acelerador. Esta información es vital para que la ECU calcule la cantidad correcta de combustible a inyectar y el momento adecuado de encendido, asegurando así un rendimiento óptimo, una buena eficiencia de combustible y bajas emisiones. Sin un TPS que funcione correctamente, tu vehículo puede experimentar una serie de problemas que afectan directamente su rendimiento y la experiencia de conducción.

A menudo, los problemas relacionados con el sensor TPS no son tan complejos como parecen, pero sus síntomas pueden ser muy frustrantes. Comprender cómo funciona, qué sucede cuando falla y cómo realizar un diagnóstico básico y una calibración, puede ahorrarte tiempo y dinero, evitando visitas innecesarias al taller. En este artículo, exploraremos en detalle las causas y consecuencias de una mala calibración, cómo verificar su estado y los pasos esenciales para su mantenimiento.

¿Qué Sucede si el Sensor TPS Está Mal Calibrado?

Una mala calibración del sensor TPS puede ser la raíz de múltiples inconvenientes en el funcionamiento de tu Renault. Cuando el sensor no envía las señales correctas a la ECU, el sistema de gestión del motor recibe información errónea sobre cuánto estás pisando el acelerador, lo que lleva a decisiones incorrectas en la mezcla aire/combustible y en el tiempo de encendido. Esto puede manifestarse de diversas maneras:

• Ralentí inestable o errático: El motor puede revolucionarse solo, bajar demasiado de RPM o incluso calarse cuando está en ralentí. La ECU no sabe si el acelerador está completamente cerrado, lo que genera confusión en la gestión del ralentí.
• Pérdida de potencia o aceleración deficiente: Al acelerar, el vehículo puede sentirse perezoso, como si no tuviera la fuerza esperada. Esto ocurre porque la ECU no está recibiendo la señal de que se necesita más potencia, o la recibe de forma inconsistente.
• Tirones o vacilaciones durante la conducción: Especialmente al mantener una velocidad constante o al acelerar suavemente, el coche puede dar tirones o dudar, indicando una comunicación intermitente o incorrecta entre el TPS y la ECU.
• Aumento del consumo de combustible: Si la ECU cree que la mariposa está más abierta de lo que realmente está, inyectará más combustible del necesario, resultando en un derroche y una menor eficiencia.
• Dificultad para arrancar: En algunos casos, un TPS mal calibrado puede complicar el encendido del motor, ya que la ECU no interpreta correctamente la posición inicial del acelerador.
• Activación de la luz de 'Check Engine': La ECU puede detectar valores fuera de rango o inconsistencias en la señal del TPS, lo que activará la luz de advertencia en el tablero, indicando un problema en el sistema de gestión del motor.
• Falla del cableado: Es importante recordar que no solo la calibración es un factor. Una falla en el cableado que conecta el sensor TPS al sistema de control del motor puede causar síntomas similares, ya que la señal no llega correctamente a la ECU o se interrumpe. Siempre es recomendable revisar la integridad del cableado y los conectores.

En resumen, una mala calibración o un fallo en el sensor TPS o su cableado puede desestabilizar por completo el comportamiento de tu vehículo, afectando desde el arranque hasta la respuesta en carretera.

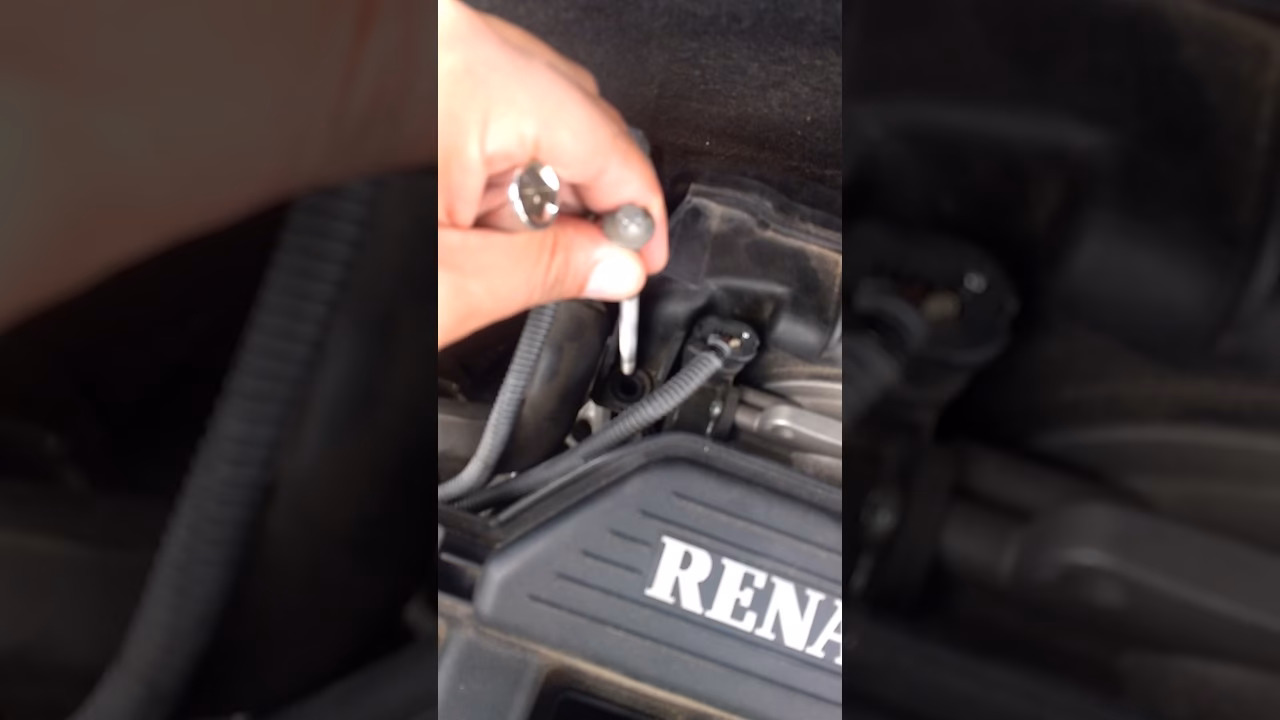

¿Cómo se Calibra el Sensor TPS?

La calibración del sensor TPS es un proceso fundamental para asegurar que la ECU reciba la información precisa sobre la posición del acelerador. Aunque los métodos pueden variar ligeramente entre modelos específicos de Renault o con el uso de herramientas profesionales como las descritas en el contexto de un PMX, los principios generales de calibración se mantienen. El objetivo es correlacionar un valor eléctrico (voltaje o resistencia) con un valor mecánico (la posición de la mariposa).

De forma general, la calibración implica establecer los puntos de referencia para la posición de la mariposa: completamente cerrada (ralentí) y completamente abierta (aceleración máxima). Esto se traduce en valores eléctricos específicos que la ECU espera recibir en cada uno de esos estados.

Métodos Generales de Calibración:

Para una calibración precisa, se pueden emplear varios métodos, que varían en complejidad y la instrumentación requerida:

• Calibración a partir de dos puntos: Este es el método más básico y común. Consiste en establecer dos puntos de referencia: el valor de voltaje o resistencia cuando la mariposa está completamente cerrada (punto cero) y el valor cuando está completamente abierta (punto máximo). La ECU luego interpola los valores intermedios.
• Tabla de valores: Algunos sistemas más avanzados pueden utilizar una tabla de valores predefinidos, donde a cada grado de apertura de la mariposa le corresponde un valor eléctrico específico. Esto ofrece una mayor precisión en la lectura.
• Polinomio y ecuación lineal: Métodos más sofisticados, a menudo utilizados en sistemas de gestión de motor de alto rendimiento o en equipos de prueba y calibración. Estos métodos utilizan ecuaciones matemáticas (lineales o polinómicas) para describir la relación entre la posición mecánica y la señal eléctrica. La ventaja de un canal de cálculo polinómico es que puede generar curvas distintas para señales positivas y negativas (por ejemplo, para par en sentido horario y antihorario), seleccionando automáticamente la curva apropiada sin intervención manual.

Nota Importante sobre los Ajustes por Defecto:

En la mayoría de los métodos de calibración, excepto en la calibración de dos puntos donde se establecen los extremos, es crucial asegurarse de que los canales utilizados para la lectura del sensor estén ajustados a valores por defecto antes de iniciar el proceso. Estos ajustes suelen ser:

• Punto eléctrico 1: 0.0000000 (corresponde a la mariposa cerrada o valor base)
• Punto eléctrico 2: 1.0000000 (corresponde a un valor de referencia o escala)
• Punto físico 1: 0.0000000 (corresponde a la posición física inicial de la mariposa)
• Punto físico 2: 1.0000000 (corresponde a la posición física final o de referencia)
• Valor cero: 0.0000000
• Valor cero objetivo: 0.0000000

Estos valores por defecto aseguran una base neutra para que el sistema de calibración pueda aprender y registrar correctamente los nuevos puntos de referencia específicos de tu sensor y mariposa.

Pasos Generales para una Calibración Manual (si aplica):

Para algunos modelos de Renault, especialmente los más antiguos o si se reemplaza el sensor, puede ser necesaria una calibración manual o un procedimiento de 'aprendizaje' por parte de la ECU:

1. Preparación: Asegúrate de que el motor esté apagado y la ignición en posición 'ON' (sin arrancar el motor). Desconecta la batería por unos minutos para reiniciar la ECU, si es un procedimiento recomendado para tu modelo.
2. Posición inicial: Asegúrate de que la mariposa del acelerador esté completamente cerrada.
3. Lectura inicial: Conecta un multímetro a las terminales adecuadas del sensor TPS (generalmente la señal y la tierra). El valor de voltaje debería ser bajo, cercano a 0.5V, o un valor de resistencia específico según el fabricante.
4. Posición final: Abre lentamente la mariposa del acelerador hasta su tope mecánico.
5. Lectura final: Observa el valor del multímetro. Cuando la mariposa llegue a su tope mecánico de máximo giro, el instrumento debería indicar alrededor de 4.5 volts (o un valor de resistencia diferente, según el tipo de TPS). Este es el rango de operación normal para muchos sensores TPS.
6. Reinicio de la ECU: Una vez completada la calibración, puede ser necesario realizar un procedimiento de reinicio o 'aprendizaje' de la ECU para que adapte los nuevos valores del sensor. Esto a menudo se hace desconectando la batería por un período determinado o usando una herramienta de diagnóstico.

Siempre consulta el manual de servicio específico de tu modelo Renault para los procedimientos exactos de calibración, ya que algunos vehículos modernos requieren herramientas de diagnóstico avanzadas para realizar un 'reaprendizaje' del TPS.

¿Cuánto Debe Marcar el Sensor TPS?

Como se mencionó, el valor que debe marcar el sensor TPS varía en función de la posición de la mariposa. Generalmente, cuando la mariposa del acelerador está completamente cerrada (posición de ralentí o reposo), el sensor TPS debería emitir una señal de bajo voltaje, típicamente entre 0.45 y 0.90 voltios. Este valor es crucial para que la ECU sepa que el motor está en ralentí.

Por otro lado, cuando la mariposa llega al tope mecánico de su máximo giro (acelerador a fondo), el instrumento utilizado para medir la señal (un multímetro, por ejemplo) nos estará indicando alrededor de 4.5 volts. Este rango de 0.5V a 4.5V es el más común para muchos sensores TPS de tipo resistivo o potenciómetro. Es importante que la señal sea lineal y sin interrupciones a medida que se abre la mariposa.

Cualquier lectura fuera de este rango o una lectura que no varíe suavemente a medida que se mueve la mariposa, es un indicio de un problema con el sensor o su calibración.

¿Cómo Saber si el Sensor TPS Sirve?

Verificar el estado de tu sensor TPS es un proceso relativamente sencillo que puedes realizar con herramientas básicas. Aquí te mostramos cómo:

Prueba de Voltaje (con multímetro):

1. Localiza el sensor: El sensor TPS suele estar montado directamente en el cuerpo de aceleración, cerca del punto donde el cable del acelerador (o el sistema electrónico del pedal) se conecta a la mariposa.
2. Prepara el multímetro: Configura tu multímetro en la escala de voltaje de corriente continua (DCV), preferiblemente en un rango de hasta 20V.

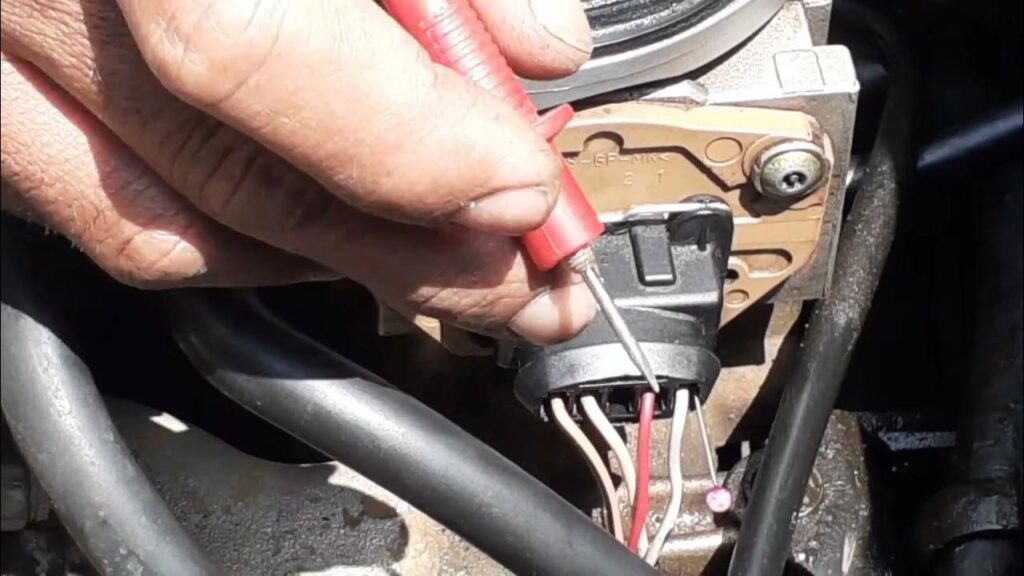

3. Conexión: Con el motor apagado y el encendido en posición 'ON' (sin arrancar el motor), identifica los tres cables del sensor TPS: alimentación (generalmente 5V), tierra (0V) y señal. Si no estás seguro, consulta un diagrama eléctrico de tu Renault. Conecta la punta negativa del multímetro a una buena tierra del chasis y la punta positiva al cable de señal del TPS.
4. Prueba de rango: Con la mariposa completamente cerrada, anota la lectura de voltaje. Debería estar entre 0.45V y 0.90V.
5. Prueba de suavidad: Gira lentamente la palanca del sensor (o abre manualmente la mariposa del acelerador) de extremo a extremo, observando la lectura en el multímetro. El voltaje debe aumentar de forma suave y lineal, sin caídas bruscas, interrupciones o saltos, hasta alcanzar aproximadamente 4.5V cuando la mariposa está completamente abierta.
6. Interpretación: Si el voltaje no cambia suavemente, se interrumpe, o los valores inicial y final están fuera de rango, el sensor está dañado y lo debes reemplazar.

Prueba de Resistencia (con óhmetro):

Esta prueba es aplicable para sensores TPS de tipo potenciómetro.

1. Desconecta el sensor: Es crucial desconectar el conector eléctrico del sensor TPS antes de realizar esta prueba para evitar dañar el multímetro o la ECU.
2. Prepara el óhmetro: Configura tu multímetro en la escala de ohmios (Ω).
3. Conexión: Coloca una punta del óhmetro en la terminal central del sensor (generalmente el pin de señal) y la otra en uno de los extremos (los pines de alimentación y tierra).
4. Prueba de rango: Gira lentamente la palanca del sensor de extremo a extremo. La lectura de resistencia debería cambiar de forma suave y gradual, sin interrupciones. Por ejemplo, podría empezar con una resistencia baja y aumentar a una alta, o viceversa, dependiendo de cómo esté configurado internamente el potenciómetro.
5. Prueba del segundo extremo: Repite la prueba colocando una punta del óhmetro en la terminal central y la otra en el otro extremo. En este caso, la resistencia debería variar de forma inversa a la primera prueba (si una aumentaba, esta debería disminuir).
6. Interpretación: Si la resistencia no cambia suavemente, presenta valores infinitos (circuito abierto) o cero (cortocircuito) en algún punto del recorrido, el sensor está defectuoso y necesita ser reemplazado.

Tabla de Síntomas y Posibles Causas del TPS

Preguntas Frecuentes sobre el Sensor TPS

A continuación, respondemos algunas de las dudas más comunes que surgen en torno al sensor TPS y su mantenimiento:

¿Puedo conducir mi Renault con un sensor TPS defectuoso?

Aunque técnicamente podrías, no es recomendable. Un sensor TPS defectuoso puede causar un rendimiento del motor impredecible, incluyendo una respuesta deficiente del acelerador, tirones, un ralentí inestable y un mayor consumo de combustible. Conducir con esta falla puede ser peligroso, especialmente en situaciones que requieren una aceleración rápida, y podría causar daños adicionales a otros componentes del motor a largo plazo debido a una mezcla de combustible incorrecta.

¿Es difícil reemplazar un sensor TPS en un Renault?

La dificultad de reemplazar un sensor TPS varía según el modelo de Renault. En muchos casos, el sensor está atornillado directamente al cuerpo de aceleración y es accesible. Sin embargo, en algunos modelos, el TPS puede estar integrado en el cuerpo de aceleración, lo que significa que tendrías que reemplazar toda la unidad, un trabajo más complejo y costoso. Siempre es aconsejable consultar el manual de servicio de tu vehículo o buscar tutoriales específicos para tu modelo. En general, para alguien con conocimientos básicos de mecánica, es una tarea manejable.

¿Qué herramientas necesito para probar o calibrar el sensor TPS?

Para probar el sensor TPS, necesitarás principalmente un multímetro digital capaz de medir voltaje (DCV) y resistencia (ohmios). Para la calibración, si tu modelo lo permite manualmente, el multímetro seguirá siendo esencial. En vehículos más modernos o si el TPS está integrado, es posible que necesites una herramienta de escaneo OBD-II para acceder a los datos en vivo del sensor y realizar procedimientos de 'reaprendizaje' o calibración asistida por la ECU. Un juego de destornilladores o llaves para acceder al sensor también será útil.

¿Con qué frecuencia debo revisar o reemplazar el sensor TPS?

No existe un intervalo de reemplazo fijo para el sensor TPS; generalmente se reemplaza cuando falla. Sin embargo, es una buena práctica incluir una revisión visual del cableado y los conectores del TPS durante las revisiones de mantenimiento regulares. Si experimentas alguno de los síntomas mencionados, una de las primeras cosas que debes verificar es el funcionamiento del TPS.

Conclusión

El sensor TPS es un componente pequeño pero esencial para el funcionamiento eficiente y suave del motor de tu Renault. Una mala calibración o un sensor defectuoso pueden llevar a una serie de problemas de rendimiento que afectan tanto la experiencia de conducción como la economía de combustible. Conocer los síntomas, saber cómo realizar una prueba básica con un multímetro y entender los principios de calibración te empoderará para diagnosticar y posiblemente solucionar problemas antes de que se conviertan en reparaciones costosas. Mantener este sensor en óptimas condiciones es clave para asegurar que tu Renault funcione siempre a su máximo potencial.
