Válvula IAC: Calibración y Mantenimiento Esencial

La válvula IAC, o Válvula de Control de Aire en Ralentí (Idle Air Control), es un componente fundamental en el sistema de inyección electrónica de los vehículos modernos, incluyendo los modelos Renault. Su función principal es regular la cantidad de aire que ingresa al motor cuando el vehículo está en ralentí, es decir, cuando el motor está encendido pero el coche no se está moviendo. Una correcta operación de esta válvula es sinónimo de un ralentí estable y un consumo de combustible eficiente. Sin embargo, si esta válvula no está debidamente calibrada o si presenta fallas, puede generar una serie de problemas que afectan directamente el comportamiento de tu vehículo y tu experiencia al conducir. Comprender su funcionamiento, saber cómo identificar sus fallas y realizar un mantenimiento adecuado es crucial para la longevidad y el buen rendimiento de tu motor.

¿Qué es la Válvula IAC y por qué es tan crucial?

La Válvula IAC es un sensor electromecánico controlado directamente por el Módulo de Control Electrónico (ECM o ECU) del vehículo. Su propósito es administrar y regular con precisión el ingreso de aire hacia las cámaras de combustión del motor, especialmente cuando el acelerador está en reposo. Esto es vital porque el motor necesita una mezcla aire-combustible muy específica para funcionar de manera óptima a bajas revoluciones.

El ECM, que actúa como el cerebro del motor, recibe diversas entradas de sensores clave, como la temperatura del aire de ingreso, la temperatura del refrigerante del motor y la presión del aire. Con base en esta información, el ECM envía señales a la Válvula IAC, que es esencialmente un motor de pasos. Este motor controla el movimiento de un cono que se abre o se cierra, permitiendo que entre más o menos aire al motor. Al ser un componente electromecánico, la Válvula IAC debe mantenerse en perfectas condiciones para asegurar un funcionamiento preciso y evitar irregularidades en el ralentí.

Funcionamiento Detallado de la Válvula IAC

El funcionamiento de la Válvula IAC es particularmente evidente en el momento del encendido del vehículo, especialmente cuando el motor está frío. Al arrancar, el Módulo de Control Electrónico ordena a la Válvula IAC que se abra considerablemente, permitiendo el ingreso de una mayor cantidad de aire. Esto provoca que el motor mantenga revoluciones más altas, generalmente alrededor de 1200 RPM, durante un par de minutos. Este régimen elevado es crucial para que el motor alcance rápidamente su temperatura óptima de operación y para estabilizar la mezcla aire-combustible en frío.

A medida que el motor se calienta y se aproxima a su temperatura normal de operación, la Válvula IAC comienza a cerrarse progresivamente. Este cierre gradual reduce el flujo de aire, haciendo que las revoluciones disminuyan hasta alcanzar el rango normal de ralentí, que suele estar entre 800 RPM y 900 RPM. Este proceso asegura un ralentí suave y estable una vez que el motor ha alcanzado su temperatura de trabajo.

Internamente, el Sensor IAC cuenta con dos motores, o bobinados, que trabajan en conjunto: uno empuja el vástago del cono para abrir el paso del aire y el otro lo retrae para cerrarlo. El diagrama eléctrico de la Válvula IAC generalmente consta de cuatro cables que provienen del Módulo de Control Electrónico, controlando estos dos bobinados. El ECM aplica impulsos eléctricos de duración y frecuencia precisas para controlar con exactitud el ángulo de giro del motor de pasos y, por ende, la posición del cono, regulando así el flujo de aire.

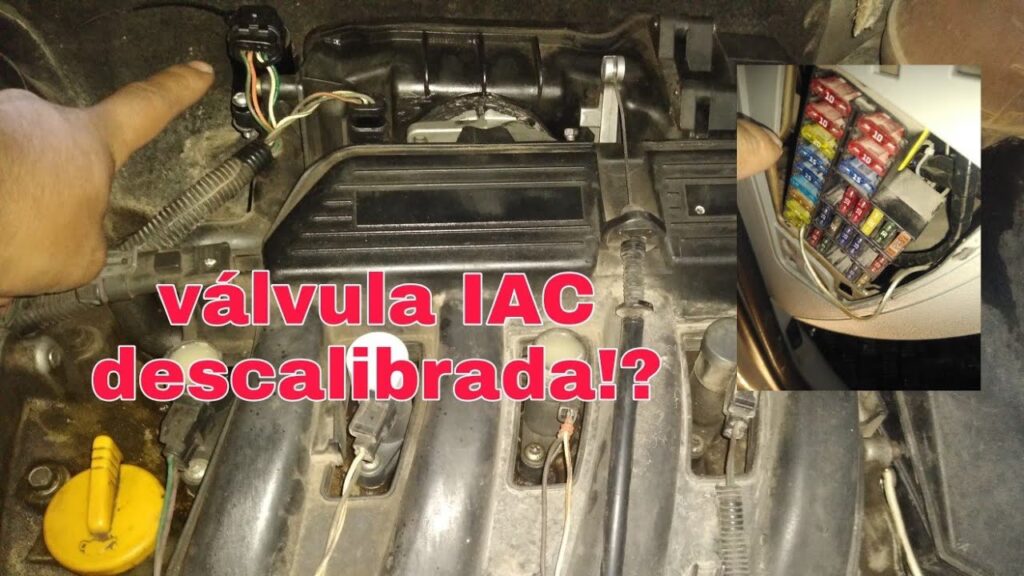

Ubicación Estratégica de la Válvula IAC en tu Renault

La Válvula IAC se encuentra estratégicamente ubicada sobre el cuerpo de aceleración del motor. Generalmente, está sujeta al bloque de aluminio del motor mediante dos tornillos. Es un componente compacto, de aproximadamente 8 a 10 cm, y se alimenta y controla a través de un conector impermeable de cuatro cables. A menudo, a la izquierda del sensor, se encuentra un conector hembra con sus cuatro terminales y un empaque de caucho, comúnmente de color café-rojizo, que sirve para sellar y proteger el compartimiento de la válvula.

El cono montado sobre el eje de la válvula es la parte que se mueve para regular el flujo de aire. Con el tiempo y el uso, es muy común que sobre este cono se deposite una capa de carbonilla. Esta carbonilla es un subproducto de la combustión y la recirculación de gases, y su acumulación es la causa más frecuente de inestabilidad en el ralentí y dificultades en el encendido del motor. Por ello, la limpieza periódica de esta área es fundamental para mantener el correcto funcionamiento de la Válvula IAC.

Síntomas Inconfundibles de una Válvula IAC Defectuosa o Descalibrada

Identificar a tiempo una falla o descalibración en la Válvula IAC puede ahorrarte muchos dolores de cabeza y costosas reparaciones. Presta atención a los siguientes síntomas:

• Revoluciones que suben sin control: Uno de los signos más claros es cuando, al poner tu vehículo en punto muerto o al realizar una transición entre marchas, las revoluciones del motor se disparan de forma incontrolable, superando las 1000 RPM sin pisar el acelerador. Esto suele ocurrir porque la válvula está atascada en la posición más abierta debido a la suciedad, permitiendo un exceso de aire y una combustión más rápida.
• Revoluciones bajan más de la cuenta: En el caso contrario, el motor puede presentar un ralentí muy bajo, llegando incluso a apagarse si no pisas el acelerador. Esto indica que la válvula está atascada en una posición demasiado cerrada, impidiendo el paso de suficiente aire para mantener el motor encendido en ralentí.
• Revoluciones suben o bajan intermitentemente (ralentí inestable): Este es un síntoma híbrido y muy común. Las revoluciones del motor fluctúan constantemente, subiendo y bajando sin un patrón fijo. Esto indica que la válvula no puede mantener una posición estable, posiblemente debido a una acumulación parcial de carbonilla o a una falla eléctrica intermitente.
• Dificultad en el encendido del motor: Si el motor tarda en arrancar o necesita varios intentos, la Válvula IAC podría ser la culpable. Una válvula atascada o descalibrada puede impedir la entrada adecuada de aire al momento del encendido, afectando la mezcla inicial.
• El motor arranca y se detiene inmediatamente: Si tu coche enciende por un par de segundos y luego se apaga, especialmente en frío, es un claro indicio de que la Válvula IAC no está regulando correctamente el flujo de aire para el arranque.
• Consumo excesivo de combustible: Una Válvula IAC que no regula bien el aire puede forzar al ECM a compensar con más combustible, resultando en un aumento notorio del consumo.
• Emisión de humo negro por el escape: En algunos casos, una mala relación aire-combustible debido a una IAC defectuosa puede provocar que el motor funcione con una mezcla rica, manifestándose con pequeñas nubes de humo negro saliendo del tubo de escape.

El Impacto de una Válvula IAC Descalibrada: ¿Qué esperar?

Cuando la Válvula IAC no está correctamente calibrada, las consecuencias se manifiestan directamente en el comportamiento del motor y en la eficiencia del vehículo. Los problemas más comunes que puedes experimentar incluyen:

• Aceleración excesiva en ralentí: Como se mencionó, el motor puede revolucionarse demasiado cuando no estás acelerando, lo cual no solo es molesto sino que también aumenta el desgaste de los componentes del motor y el consumo de combustible.
• Revoluciones inestables: La fluctuación constante de las RPM en ralentí puede hacer que el coche se sienta como si fuera a apagarse en cualquier momento, generando inseguridad y una experiencia de conducción desagradable.
• Mayor consumo de combustible de lo normal: Una regulación deficiente del aire en ralentí puede llevar a una mezcla aire-combustible desequilibrada, obligando al motor a consumir más gasolina de la necesaria para mantener el funcionamiento, impactando directamente en tu bolsillo.
• Marcha mínima irregular o "cabeceo" del motor: El motor puede vibrar o "cabecear" notablemente cuando está en ralentí, lo cual es un signo de que no está recibiendo la cantidad adecuada de aire para una combustión suave y controlada.
• Dificultad para mantener una velocidad constante a bajas RPM: Aunque su función es en ralentí, una IAC defectuosa puede influir indirectamente en la suavidad de la conducción a velocidades muy bajas, por ejemplo, en un atasco.

Ignorar estos síntomas puede llevar a un mayor desgaste del motor a largo plazo, ya que las condiciones de funcionamiento no son las óptimas. Además, un ralentí inestable puede generar más vibraciones que afectan otros componentes del vehículo.

Mantenimiento Preventivo: ¿Cómo limpiar la Válvula IAC?

La limpieza de la Válvula IAC es un procedimiento de mantenimiento preventivo relativamente sencillo que puede resolver muchos de los problemas de ralentí. La acumulación de hollín y aceite quemado es la principal causa de su mal funcionamiento. Aquí te explicamos cómo hacerlo:

1. Preparación y seguridad: Asegúrate de que tu vehículo esté completamente frío. Espera al menos 20 minutos después de apagar el motor para evitar quemaduras. Desconecta el cable negativo de la batería para evitar cualquier descarga eléctrica o activación accidental de componentes.
2. Localización: Consulta el manual del usuario de tu Renault para conocer la ubicación exacta del sensor IAC. Generalmente, se encuentra cerca del cuerpo del acelerador.
3. Desconexión y remoción: Retira el conector del cableado que está unido a la válvula. Utiliza un destornillador plano para apalancar suavemente si es necesario. Luego, con una llave adecuada, desenrosca los dos tornillos que sujetan la Válvula IAC al bloque del motor. Una vez suelta, retírala junto con su junta antigua.
4. Inspección y limpieza: Examina la válvula, prestando especial atención a la aguja o cono, que es donde normalmente se acumula el carbón. Utiliza un limpiador de carburador o un limpiador específico para cuerpos de aceleración. Pulveriza generosamente sobre la aguja y en el orificio donde asienta la válvula. Con un trapo limpio y suave, frota para eliminar toda la carbonilla. Puedes ayudarte de un cepillo pequeño y suave si la suciedad está muy adherida.
5. Secado: Repite el proceso hasta que la válvula esté completamente limpia y sin rastros de carbón. Es crucial dejar que el sensor se seque por completo al aire antes de instalarlo nuevamente. Evita soplar con aire a presión directamente sobre el sensor, ya que podrías dañar componentes internos delicados.
6. Reinstalación: Una vez seca, inserta la Válvula IAC limpia en el bloque, asegurándote de colocar una junta nueva si la antigua estaba dañada. Ajusta los dos tornillos de soporte firmemente, pero sin apretar en exceso. Vuelve a enchufar el conector del cable en su lugar.
7. Verificación inicial: Conecta el cable negativo de la batería. Arranca el vehículo y déjalo calentar durante unos 5 minutos. Es posible que al principio el ralentí sea un poco inestable, pero debería normalizarse.

Calibración de la Válvula IAC: Un Procedimiento Sencillo y Esencial

Después de limpiar o reemplazar la Válvula IAC, es muy importante llevar a cabo un procedimiento de calibración. Esto se debe a que la longitud del vástago de la válvula puede quedar en una posición incorrecta después de ser manipulada. La calibración enseña al Módulo de Control Electrónico la posición correcta del vástago para un ralentí óptimo. El proceso es el siguiente:

1. Motor a temperatura de operación: Enciende tu Renault y déjalo funcionar hasta que alcance su temperatura normal de operación. La aguja de temperatura debe estar en su posición habitual. Es normal que en este punto las revoluciones sean inestables.
2. Demanda eléctrica: Con el motor encendido y a temperatura, enciende todos los equipos eléctricos del vehículo que generen una mayor demanda: luces altas, aire acondicionado al máximo, desempañador trasero, radio con volumen alto, etc. Mantén todos estos elementos encendidos durante al menos un minuto. Esto crea una alta demanda eléctrica y fuerza al Módulo de Control Electrónico a actuar sobre la Válvula IAC para compensar la carga, iniciando así el primer paso de su calibración.
3. Apagado: Apaga el vehículo por completo. Retira la llave de encendido.
4. Reinicio del proceso: Vuelve a encender el vehículo y repite el proceso anterior de encender todos los equipos eléctricos por otro minuto. Después de este segundo ciclo, notarás que las revoluciones en ralentí se estabilizan y se ubican en el rango normal de entre 800 RPM y 900 RPM. Esto indica que la Válvula IAC ha sido calibrada correctamente por el ECM.

¿Cuándo es necesario reemplazar la Válvula IAC?

Aunque la limpieza y calibración resuelven la mayoría de los problemas de la Válvula IAC, hay ocasiones en las que el componente está irremediablemente dañado y requiere un reemplazo. Esto ocurre si los motores internos de la válvula fallan, si el vástago está doblado o si hay un cortocircuito eléctrico. Si después de limpiar y calibrar la válvula los síntomas persisten, lo más probable es que necesites una nueva. El proceso para cambiarla es similar al de la limpieza:

1. Preparación: Estaciona tu vehículo, apaga el motor y retira la llave de encendido. Deja que el coche repose por al menos media hora para asegurar que todos los componentes se enfríen.
2. Desconexión de batería: Abre el capó y desconecta el cable negativo de la batería.
3. Localización y remoción: Localiza la Válvula IAC en el cuerpo del acelerador (consulta el manual de reparación específico para tu modelo de Renault si tienes dudas). Desconecta los arneses de alambre conectados a la válvula. Usa un destornillador apropiado y quita los tornillos de soporte que la sujetan. Separa la válvula del cuerpo del acelerador y retira también la junta vieja.
4. Limpieza de la superficie: Usa un limpiador para el cuerpo del acelerador y un trapo para limpiar a fondo la superficie de montaje donde asienta la Válvula IAC. Esto asegura una conexión correcta y un sellado adecuado con la nueva junta.
5. Instalación de la nueva válvula: Alinea la Válvula IAC de reemplazo con una junta nueva al cuerpo del acelerador. Asegúrate de que encaje perfectamente.
6. Ajuste y conexión: Coloca y aprieta los dos tornillos de soporte. Vuelve a conectar los arneses de cableado a la nueva válvula.
7. Finalización: Conecta el cable negativo de la batería y cierra el capó del vehículo. Después de instalarla, realiza el procedimiento de calibración descrito anteriormente para que el ECM reconozca la nueva válvula y ajuste el ralentí correctamente.

Preguntas Frecuentes sobre la Válvula IAC

¿Cuánto tiempo tarda en calibrar la válvula IAC?

El proceso de calibración en sí es bastante rápido, tomando apenas unos minutos. Una vez que el motor ha alcanzado su temperatura normal de operación, los dos ciclos de encendido de accesorios y apagado/encendido del motor se completan en unos 5 a 10 minutos. Si se realiza una limpieza previa, el tiempo total puede extenderse a unos 20-30 minutos, incluyendo el enfriamiento del motor y la manipulación de la pieza.

¿Qué tipo de limpiador debo usar para la Válvula IAC?

Se recomienda usar un limpiador de carburador o un limpiador específico para cuerpos de aceleración. Estos productos están formulados para disolver la carbonilla y los depósitos de aceite sin dañar los componentes electrónicos o plásticos de la válvula.

¿Es peligroso desconectar la Válvula IAC?

Sí, desconectar la Válvula IAC con el motor en funcionamiento o intentar conducir con ella desconectada puede ser problemático. Muchos vehículos dependen completamente de esta válvula para el arranque y el mantenimiento del ralentí. Desconectarla puede provocar que el motor no arranque, que arranque y se apague inmediatamente, o que presente un ralentí extremadamente inestable y un rendimiento muy deficiente. Solo debe desconectarse con el motor apagado y el cable de la batería desconectado para realizar mantenimiento o reemplazo.

¿La marca del vehículo influye en el funcionamiento de la IAC?

El principio de funcionamiento de la Válvula IAC es universal en la mayoría de los vehículos con inyección electrónica. Sin embargo, el diseño específico, la ubicación exacta y el tipo de conector pueden variar significativamente entre marcas y modelos, incluyendo los Renault. Siempre es recomendable consultar el manual del propietario o un manual de servicio específico para tu modelo de Renault para obtener detalles precisos sobre su Válvula IAC.

¿Por qué mi Renault tiene problemas con la Válvula IAC?

La causa más común de problemas con la Válvula IAC en cualquier vehículo, incluyendo los Renault, es la acumulación de carbonilla. Esta se forma debido a los subproductos de la combustión y los vapores de aceite que circulan por el sistema de admisión. Con el tiempo, estos depósitos obstruyen el mecanismo de la válvula, impidiendo que se mueva libremente y regule el flujo de aire de manera precisa. En menor medida, pueden ocurrir fallas eléctricas internas de la válvula o del cableado.

Mantener la Válvula IAC de tu Renault en óptimas condiciones es fundamental para asegurar un ralentí estable, un consumo de combustible eficiente y una experiencia de conducción placentera. Prestar atención a los síntomas, realizar limpiezas periódicas y, cuando sea necesario, llevar a cabo una correcta calibración o reemplazo, te ayudará a prolongar la vida útil de tu motor y evitar problemas mayores. No subestimes la importancia de este pequeño pero crucial componente en el buen funcionamiento general de tu vehículo.
