Válvula IAC: Control, Conexión y Estabilidad RPM

En el complejo universo de la mecánica automotriz, existen componentes que, aunque pequeños, desempeñan un papel monumental en el rendimiento y la eficiencia de nuestro vehículo. Uno de estos héroes anónimos es la válvula IAC, o Válvula de Control de Aire de Ralentí. Su misión principal es asegurar que el motor de tu Renault mantenga un ralentí suave y constante, adaptándose a las diversas condiciones de funcionamiento. Pero, ¿alguna vez te has preguntado quién le da las órdenes a este componente crucial o cómo se comunica con el cerebro de tu automóvil? Acompáñanos en este recorrido para desentrañar los secretos de la válvula IAC, su señalización y su cableado.

La estabilidad del ralentí es fundamental para el buen funcionamiento del motor. Un ralentí inestable puede provocar vibraciones, un consumo de combustible excesivo e incluso el apagado inesperado del motor, especialmente al detenerse o desacelerar. La válvula IAC es la encargada de regular el flujo de aire que ingresa al motor cuando la mariposa del acelerador está cerrada, es decir, cuando el vehículo está en ralentí. Este aire adicional, conocido como aire de derivación o bypass, es vital para mantener las RPM (revoluciones por minuto) dentro de un rango óptimo, garantizando una combustión eficiente y un funcionamiento suave.

El Cerebro Detrás del Control: ¿Quién Envía la Señal a la Válvula IAC?

La inteligencia que comanda a la válvula IAC no es otra que el Módulo de Control del Motor (ECM), también conocido como Módulo de Control de la Propulsión (PCM) o, como se menciona en algunos contextos, simplemente el "SM" (Sistema de Gestión del Motor). Este componente es el verdadero cerebro electrónico de tu Renault, encargado de supervisar y coordinar el funcionamiento de innumerables sistemas del vehículo, incluyendo la inyección de combustible, el encendido y, por supuesto, el control del ralentí.

El ECM no toma decisiones al azar; su capacidad de control se basa en una vasta red de sensores distribuidos por todo el motor y el vehículo. Recopila información en tiempo real de sensores clave como:

• Sensor de Posición del Acelerador (TPS): Informa si el pedal del acelerador está presionado o no. Cuando está en ralentí, el TPS indica que la mariposa está cerrada.
• Sensor de Flujo de Masa de Aire (MAF) o Sensor de Presión Absoluta del Múltiple (MAP): Mide la cantidad de aire que entra al motor o la presión del múltiple de admisión, respectivamente.
• Sensor de Temperatura del Refrigerante del Motor (ECT): Fundamental para ajustar el ralentí cuando el motor está frío, ya que un motor frío requiere más aire para funcionar correctamente.
• Sensor de Velocidad del Vehículo (VSS): Ayuda al ECM a determinar si el vehículo está en movimiento o detenido.
• Sensores de Oxígeno (O2): Monitorean los gases de escape para asegurar la relación aire/combustible ideal.

Con toda esta información, el ECM procesa los datos y calcula la cantidad exacta de aire que el motor necesita para mantener las RPM deseadas. Una vez que determina esta necesidad, envía una señal eléctrica precisa a la válvula IAC. Esta señal no es simplemente un encendido/apagado, sino que a menudo se trata de una señal de modulación por ancho de pulso (PWM). En una señal PWM, el ECM varía el tiempo que la señal está "encendida" (o su ciclo de trabajo) para controlar con gran precisión la posición del émbolo o rotor de la válvula IAC. Al ajustar esta posición, la IAC permite que más o menos aire de derivación fluya hacia el múltiple de admisión, regulando así las RPM del motor para que se mantengan estables, incluso cuando se activan accesorios como el aire acondicionado o la dirección asistida, que añaden carga al motor.

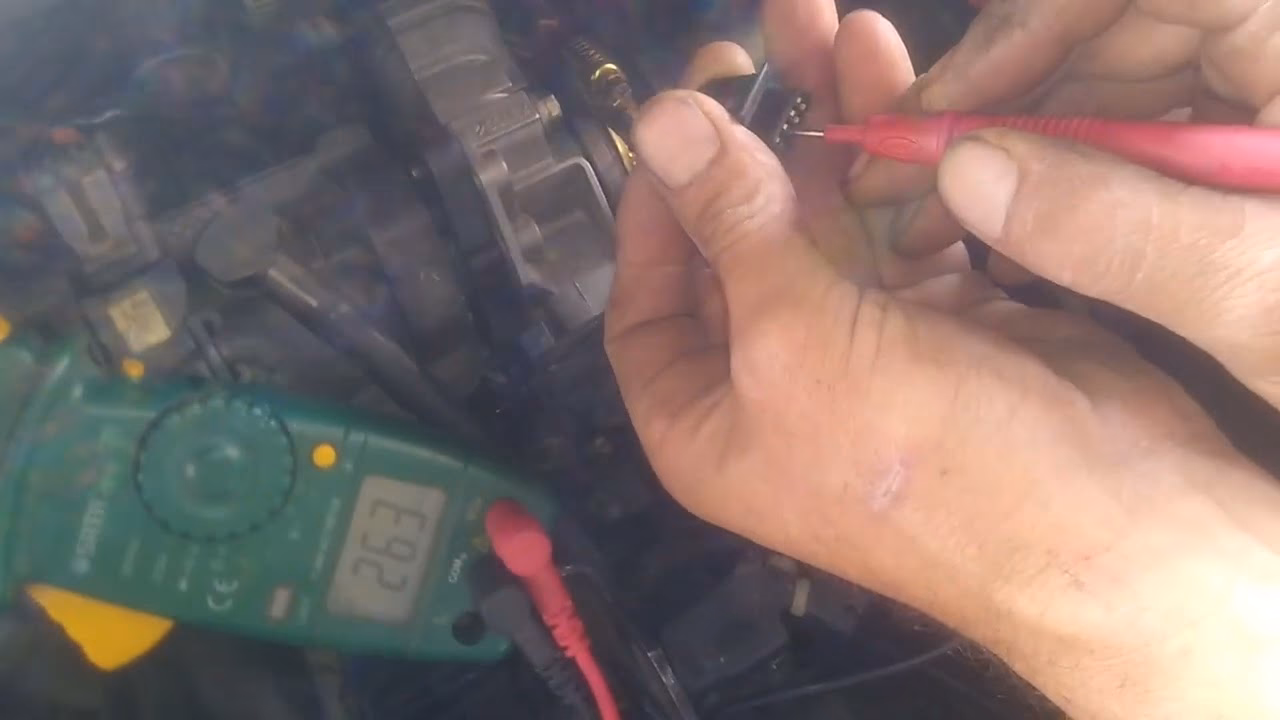

Anatomía Eléctrica: ¿Cuántos Cables Tiene la Válvula IAC y Qué Significa Cada Uno?

La cantidad de cables en una válvula IAC puede variar dependiendo del tipo y del fabricante, pero una de las configuraciones más comunes, especialmente en vehículos modernos, es la de tres cables. Entender la función de cada cable es clave para el diagnóstico y la comprensión de su funcionamiento:

• Cable de Alimentación (12V): Este cable suministra la energía eléctrica necesaria para que la válvula IAC funcione. Generalmente, recibe un voltaje constante de la batería del vehículo, a menudo a través de un relé o un fusible controlado por el sistema de encendido.
• Cable de Tierra: Como cualquier componente eléctrico, la válvula IAC necesita un camino de retorno para la corriente. Este cable conecta la válvula a la masa (tierra) del vehículo.
• Cable de Señal/Control: Este es el cable más importante desde la perspectiva del control. Es a través de este cable que el Módulo de Control del Motor (ECM) envía la señal modulada por ancho de pulso (PWM) que le indica a la válvula IAC cuánto debe abrirse o cerrarse. La variación en el ciclo de trabajo de esta señal es lo que permite al ECM ajustar finamente el flujo de aire de derivación.

Si bien nos enfocamos en las válvulas IAC de tres cables, es útil saber que existen otras configuraciones. Por ejemplo, algunas válvulas IAC de tipo motor paso a paso (stepper motor) pueden tener cuatro o incluso seis cables. En estas, cada par de cables controla una bobina diferente dentro del motor paso a paso, permitiendo un movimiento muy preciso del vástago. Las válvulas IAC de dos cables suelen ser de tipo solenoide rotativo o de encendido/apagado simple, donde el ECM controla la apertura y cierre variando la corriente o el pulso. Sin embargo, para un control más fino y adaptativo, las configuraciones de tres o más cables son las más prevalentes en los sistemas modernos.

La Válvula IAC en Acción: Más Allá de la Señal y los Cables

La válvula IAC es, en esencia, un actuador. Esto significa que recibe una señal eléctrica del ECM y la convierte en una acción mecánica: el movimiento de un émbolo o un rotor. Este movimiento abre o cierra un pequeño conducto o puerto que permite que el aire bypass (aire de derivación) fluya directamente hacia el colector de admisión, sin pasar por la mariposa del acelerador. Al controlar este flujo de aire, la IAC puede aumentar o disminuir las RPM del motor en ralentí.

Consideremos algunos escenarios donde la IAC entra en juego:

• Arranque en frío: Cuando el motor está frío, necesita un ralentí más alto para calentarse rápidamente y quemar el combustible de manera más eficiente. El ECM detecta la baja temperatura a través del sensor ECT y ordena a la IAC que se abra más, permitiendo un mayor flujo de aire y, por ende, un aumento de las RPM.
• Carga del motor: Si enciendes el aire acondicionado, giras el volante (dirección asistida) o incluso activas el desempañador trasero, estos sistemas añaden una carga al motor. Sin la intervención de la IAC, las RPM caerían drásticamente, pudiendo incluso causar el apagado del motor. El ECM detecta esta carga y le indica a la IAC que compense abriéndose un poco más para mantener las RPM estables.
• Detención del vehículo: Al detenerte en un semáforo, el ECM lo detecta (VSS en cero) y la IAC se ajusta para mantener el ralentí ideal, evitando que el motor se apague abruptamente.

La capacidad de la válvula IAC para ajustar con precisión el flujo de aire de derivación es lo que garantiza la estabilidad de las RPM en ralentí, lo que a su vez se traduce en un menor consumo de combustible, menos emisiones contaminantes y una experiencia de conducción más placentera y sin sobresaltos.

Síntomas de una Válvula IAC Defectuosa: Reconociendo los Problemas

A pesar de su importancia, la válvula IAC es un componente que puede fallar con el tiempo debido a la acumulación de carbonilla, suciedad o fallos eléctricos internos. Reconocer los síntomas de una IAC defectuosa es crucial para un diagnóstico temprano y evitar problemas mayores. Los signos más comunes incluyen:

• Ralentí inestable o fluctuante: Es el síntoma más evidente. Las RPM suben y bajan erráticamente, o el motor parece "dudar" en ralentí.
• Apagado del motor al desacelerar o detenerse: Si el motor se apaga repentinamente al quitar el pie del acelerador o al detener el vehículo, la IAC podría no estar permitiendo el paso de suficiente aire.
• RPM altas constantes: Si el motor se mantiene a un ralentí anormalmente alto, incluso cuando está caliente, la IAC podría estar atascada en una posición abierta.
• Dificultad para arrancar: Especialmente en frío, si el motor tiene problemas para arrancar o necesita que se pise ligeramente el acelerador para mantenerse encendido, la IAC podría ser la culpable.
• Luz de "Check Engine" encendida: Un código de error relacionado con el control del ralentí o el flujo de aire puede ser almacenado en la memoria del ECM, activando la luz de advertencia.
• Vibraciones excesivas: Un ralentí inestable a menudo se traduce en vibraciones perceptibles en el habitáculo del vehículo.

Diagnóstico y Mantenimiento de la Válvula IAC

Antes de considerar un reemplazo, a menudo la válvula IAC puede ser salvada con una limpieza. La acumulación de carbonilla y depósitos de suciedad es la causa más común de su mal funcionamiento. Para limpiar una IAC:

1. Desconecta la batería.
2. Localiza y retira la válvula IAC (generalmente atornillada al cuerpo del acelerador o al múltiple de admisión).
3. Utiliza un limpiador de cuerpos de aceleración o un limpiador de carburadores para rociar generosamente la válvula, prestando especial atención al vástago y el orificio donde se asienta.
4. Deja secar completamente antes de reinstalar.

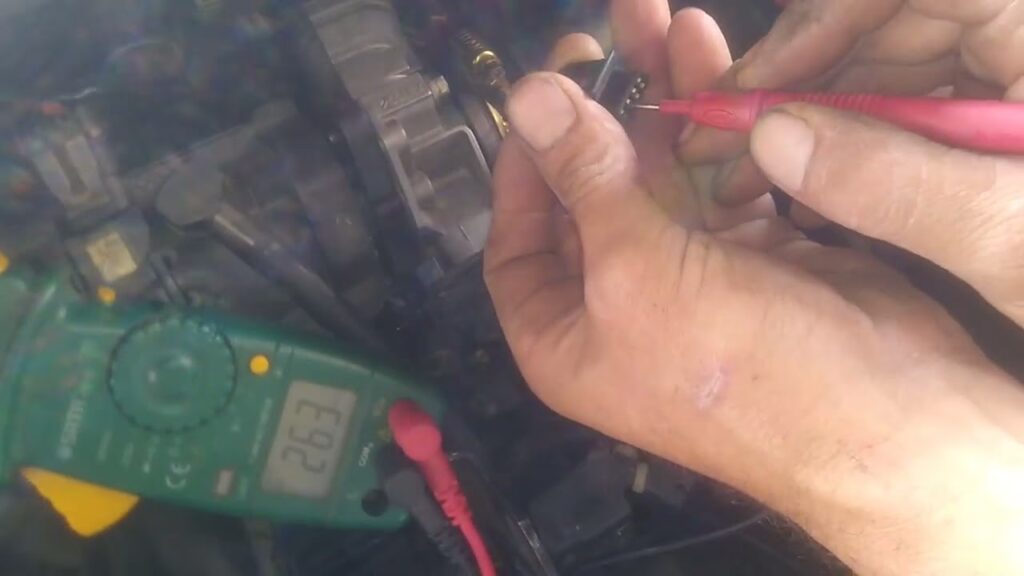

Si la limpieza no resuelve el problema, un multímetro puede ser útil para realizar pruebas eléctricas. Se puede verificar la resistencia de las bobinas internas (si aplica, en el caso de motores paso a paso) o la presencia de alimentación y tierra. Sin embargo, la prueba más definitiva es verificar la señal PWM del ECM con un osciloscopio, aunque esto requiere herramientas más especializadas.

Tabla Comparativa: Problemas Comunes de la Válvula IAC y Posibles Soluciones

Preguntas Frecuentes (FAQ) sobre la Válvula IAC

¿La válvula IAC es un sensor o un actuador?

La válvula IAC es un actuador. Recibe una señal eléctrica del Módulo de Control del Motor (ECM) y la convierte en una acción mecánica (abrir o cerrar un paso de aire) para regular las RPM del motor. Los sensores, por otro lado, miden una condición y envían una señal al ECM.

¿Qué es el "bypass de aire" en relación con la IAC?

El "bypass de aire" se refiere al flujo de aire que la válvula IAC permite que pase alrededor de la mariposa del acelerador cuando esta está cerrada. Este aire es esencial para que el motor pueda seguir funcionando en ralentí sin que el conductor pise el acelerador.

¿Puedo conducir con una válvula IAC defectuosa?

Aunque es posible que el vehículo arranque y se mueva, no es recomendable conducir con una válvula IAC defectuosa. Los problemas de ralentí inestable, el apagado del motor al detenerse y las fluctuaciones de RPM pueden ser peligrosos, especialmente en el tráfico. Además, un ralentí incorrecto puede afectar el consumo de combustible y aumentar las emisiones.

¿Con qué frecuencia debo limpiar mi válvula IAC?

No hay un intervalo fijo, ya que depende de las condiciones de conducción y la calidad del combustible. Sin embargo, si empiezas a notar síntomas de un ralentí inestable, la limpieza es una excelente primera medida. Para mantenimiento preventivo, algunos mecánicos sugieren revisarla y limpiarla cada 60,000 a 80,000 kilómetros, o cada vez que se realice un servicio mayor al cuerpo de aceleración.

¿La válvula IAC afecta el consumo de combustible?

Sí, una válvula IAC defectuosa puede afectar el consumo de combustible. Si la válvula está atascada en una posición que permite demasiado aire, el motor puede mantener un ralentí demasiado alto, consumiendo más combustible de lo necesario. Si no permite suficiente aire, el motor podría apagarse, forzando arranques frecuentes o un ralentí inestable que el ECM intenta compensar, lo que también puede llevar a un mayor consumo.

¿Qué otros sistemas interactúan directamente con la IAC?

La IAC interactúa estrechamente con el cuerpo del acelerador, el múltiple de admisión, el sistema de inyección de combustible y, crucialmente, con el Módulo de Control del Motor (ECM). Además, su funcionamiento es influenciado por datos de múltiples sensores como el TPS, MAF/MAP, ECT, VSS y sensores de oxígeno, todos ellos proporcionando información al ECM para que este pueda tomar las decisiones correctas sobre el control del ralentí.

En resumen, la válvula IAC es un componente vital para la eficiencia y la suavidad de tu motor Renault. Es el ECM quien, basándose en la información de diversos sensores, le envía una señal eléctrica precisa, a menudo a través de tres cables, para controlar el flujo de aire de derivación y, de esta manera, mantener las RPM estables. Un buen mantenimiento y la atención a los síntomas de fallo pueden asegurar que tu vehículo funcione de manera óptima y sin problemas de ralentí.
