Solenoide: Resistencia Ideal y Diagnóstico Esencial

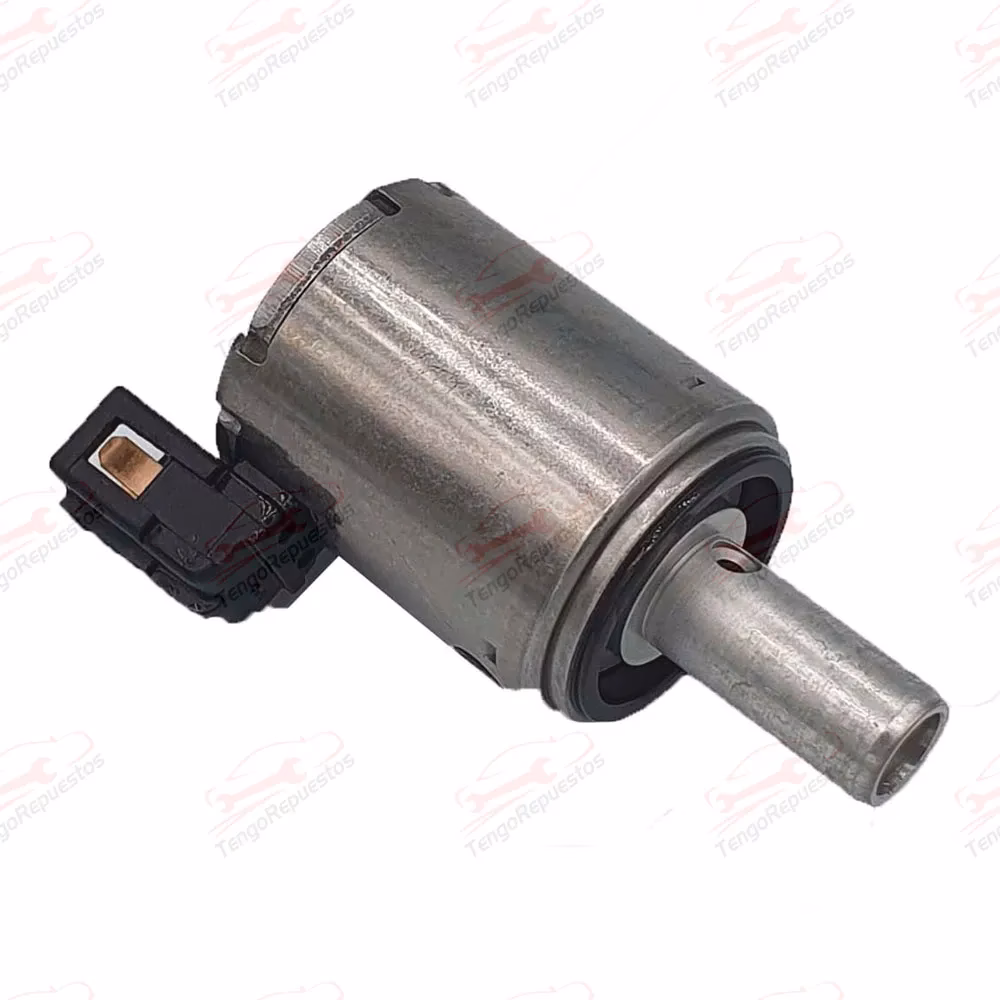

En el corazón de muchos sistemas automotrices, incluyendo los de tu Renault, se encuentra un componente vital pero a menudo subestimado: el solenoide. Este pequeño dispositivo electromecánico juega un papel crucial en la operación de la transmisión, el motor de arranque, los inyectores y muchas otras funciones. Entender su funcionamiento, especialmente su resistencia eléctrica, es fundamental para un diagnóstico preciso y un mantenimiento efectivo de tu vehículo. En este artículo, desglosaremos qué es un solenoide, por qué su resistencia es clave y cómo puedes identificar y solucionar problemas relacionados con él.

¿Qué es un Solenoide y Cómo Funciona?

Un solenoide es, en esencia, una bobina de alambre que, al ser energizada por una corriente eléctrica, genera un campo magnético en su núcleo. Este campo magnético es capaz de mover una armadura ferrosa, permitiendo o bloqueando el flujo (ya sea de fluido, aire o un mecanismo mecánico) a través de una válvula o activando un componente. Su diseño básico incluye:

• Bobina: Un alambre de cobre enrollado firmemente alrededor de un núcleo.
• Núcleo estacionario: Un cilindro ferromagnético.
• Anillo de sombreado (en solenoides de CA): Ayuda a reducir el ruido y la vibración al desfasar el campo magnético.
• Resorte: Devuelve la armadura a su posición original cuando la bobina se desenergiza.
• Armadura (o émbolo): La parte del núcleo que se mueve bajo la influencia del campo magnético.

Cuando la corriente fluye a través de la bobina, se crea un campo magnético que atrae o empuja la armadura, comprimiendo el resorte. La armadura permanece en esta posición mientras el campo magnético se mantenga. Al cortar la corriente, el resorte devuelve la armadura a su estado inicial. Esta simple pero efectiva acción es la base de su versatilidad en diversas aplicaciones.

La Importancia de la Resistencia del Solenoide

La resistencia es una medida de la dificultad que encuentra la corriente eléctrica para fluir a través de un componente. En el caso de un solenoide, una resistencia adecuada es indicativa de su buen estado y capacidad para operar correctamente. Una resistencia fuera de rango puede señalar un problema que afectará el rendimiento del sistema al que está conectado.

Para la mayoría de los solenoides utilizados en aplicaciones automotrices o de riego (que comparten principios similares), se considera que un solenoide está en buen estado si su resistencia se encuentra entre 20 y 60 ohmios. Algunos fabricantes pueden indicar un rango ligeramente más amplio, como 20 a 70 ohmios, pero el rango más estrecho de 20-60 ohmios es un indicador fiable para la mayoría de los diagnósticos.

Es importante destacar que, aunque un solenoide mida dentro de este rango, lo ideal es compararlo con la resistencia de un solenoide nuevo del mismo modelo. Una variación significativa (por ejemplo, un solenoide que mide 44 ohmios cuando lo normal para ese modelo es 24 ohmios) podría indicar un deterioro progresivo, sugiriendo un reemplazo preventivo.

Cortocircuitos y Circuitos Abiertos: Los Enemigos del Solenoide

Cuando la resistencia de un solenoide se desvía del rango óptimo, generalmente se clasifica en dos tipos de fallas:

• Cortocircuito (Short): Ocurre cuando la resistencia medida es inferior a 20 ohmios para un solo solenoide. Esto permite que una cantidad excesiva de corriente fluya a través del circuito, lo que puede provocar que un fusible se queme o un disyuntor se abra, interrumpiendo el suministro de voltaje al solenoide y, por ende, a la válvula. Piensa en ello como un atajo para la corriente.
• Circuito Abierto (Open): Sucede cuando la resistencia es superior a 60 ohmios (o 70, según la especificación). Esto reduce el flujo de corriente hacia el solenoide, lo que puede impedir que reciba suficiente voltaje para funcionar. Imagina una obstrucción en una tubería que impide el flujo de agua; aquí, la obstrucción es la alta resistencia que impide el flujo de corriente.

Diagnóstico con un Multímetro Digital

Un multímetro es una herramienta indispensable para diagnosticar problemas eléctricos en tu vehículo, incluyendo los solenoides. Es capaz de medir voltios de CA, voltios de CC y, crucialmente, resistencia (ohmios).

Términos Eléctricos Clave

Para comprender mejor el uso del multímetro, es útil familiarizarse con algunos términos:

Voltios AC (VAC): Corriente alterna, similar al voltaje doméstico. La mayoría de los solenoides automotrices operan con voltaje de CC, pero algunos sistemas pueden usar CA. Las especificaciones suelen ser alrededor de 117 VAC ± 10%.
Voltios DC (VDC): Corriente continua, la fuente normal es una batería. El voltaje de CC está polarizado (positivo y negativo).
Resistencia (Ohmios Ω): Medida de la dificultad para que la corriente fluya.

Cómo Usar el Multímetro para Medir Resistencia

Para medir la resistencia de un solenoide:

1. Desconecta la energía: ¡Muy importante! Para evitar daños al multímetro y asegurar una lectura precisa, asegúrate de que el circuito esté completamente desenergizado antes de medir la resistencia.
2. Selecciona la función de resistencia: Gira el dial del multímetro al símbolo de ohmios (Ω) o K (kiloohmios). La pantalla puede mostrar 'OL M' o un valor similar, indicando resistencia infinita (circuito abierto).
3. Conecta las puntas: Toca las puntas del multímetro a los terminales del solenoide que deseas medir.
4. Interpreta la lectura:
   • Si la pantalla muestra un valor con una 'K' a la derecha (ej. 41.2 KΩ), multiplica la lectura por 1000 para obtener los ohmios reales (41,200 ohmios).
   • Si la pantalla muestra una 'M' a la derecha, multiplica por 1,000,000.
   • Si es un valor directo, esa es la lectura en ohmios.

Pruebas de Resistencia en el Sistema Eléctrico

Puedes inspeccionar el estado del solenoide y el cableado de campo desde el controlador (o unidad de control del vehículo) siguiendo estos pasos generales:

1. Desconecta el/los cable(s) común(es) del terminal correspondiente en el controlador.
2. Gira el dial del multímetro a la posición de ohmios (Ω o KΩ).
3. Conecta una de las puntas del multímetro al cable común (no al terminal del controlador).
4. Toca la segunda punta del multímetro a cada uno de los terminales de las estaciones (o circuitos de solenoides individuales) y registra las lecturas de resistencia.
5. Compara tus lecturas con el rango aceptable de 20 a 60 ohmios. Si están dentro de este rango, el circuito eléctrico de esa estación está en buen estado. Ten en cuenta que esta prueba solo evalúa el cableado y el solenoide, no problemas del controlador o la válvula mecánica.
6. Si la resistencia es inferior a 20 ohmios (un cortocircuito): Desconecta el solenoide del cableado de campo en la válvula. Mide la resistencia solo del solenoide. Si sigue siendo baja, el solenoide está defectuoso y debe reemplazarse. Si la resistencia del solenoide es aceptable, el cortocircuito está en el cableado de campo o hay dos solenoides conectados a la misma estación.
7. Si la resistencia es superior a 60 ohmios (un circuito abierto): Al igual que en el caso anterior, prueba el solenoide sin el cableado de campo conectado. Si su resistencia es alta, reemplázalo. Si el solenoide está bien, el problema puede ser un conector de cable defectuoso o un cable roto en algún punto. Puedes intentar cortar los conectores de cable y unir temporalmente los cables de la estación y el común en la ubicación de la válvula para re-probar la resistencia desde el controlador. Una lectura muy baja (casi 0 ohmios) indicaría que el problema era el conector.
8. Cortocircuitos a tierra: Con el cable común y los cables de las estaciones desconectados del controlador, conecta una punta del multímetro a un cable pelado alrededor de un destornillador y clávalo en la tierra (humedecer el suelo puede ayudar). Toca la segunda punta a los cables de la estación y al común, uno por uno. Cada lectura debe ser superior a 700 KΩ (700,000 ohmios). Una lectura inferior indicaría un daño en el aislamiento del cable que está haciendo contacto con la tierra.

Síntomas de Falla de un Solenoide Defectuoso en Vehículos

Aunque la medición de la resistencia es un diagnóstico directo, tu vehículo te dará señales cuando un solenoide, especialmente el de la transmisión, está fallando. Presta atención a los siguientes síntomas:

• Luz de advertencia de transmisión o de "Check Engine": Es uno de los primeros indicadores. Aunque la luz de "Check Engine" se encienda, el problema podría estar en la transmisión. Algunos vehículos tienen una luz específica para la caja de cambios. Un escáner OBD2 puede leer los códigos de falla y señalar el solenoide específico.
• Retrasos en los cambios de velocidades: Si la unidad de control de la transmisión detecta un problema con el solenoide, los cambios de marcha (ascendentes o descendentes) pueden volverse lentos o erráticos.
• Salto en las marchas: El vehículo puede "saltar" directamente a la siguiente marcha, o incluso a una marcha inapropiada, si el solenoide falla para engranar una marcha específica. Esto puede ser un riesgo de seguridad.
• Transmisión atascada en una marcha: En casos más avanzados, si el solenoide se daña mientras una marcha está engranada, la transmisión podría quedarse bloqueada en esa marcha, impidiendo cualquier otro cambio.
• Problemas con los cambios ascendentes o descendentes: Esto puede manifestarse como cambios bruscos, o cambios a revoluciones por minuto demasiado altas o bajas, dando la sensación de que el coche está "acelerado" sin razón aparente. También puede activarse el "modo cojera" (limp mode), una función de protección que limita las RPM y afecta los cambios.
• Falla en el módulo de control: Un solenoide defectuoso puede impedir que la unidad de control de la transmisión envíe la señal adecuada, resultando en cambios inoportunos o saltos de marcha.

Resistencia de la Bobina del Solenoide vs. Temperatura

La temperatura juega un papel crucial en la resistencia de la bobina de un solenoide. A medida que la temperatura de la bobina aumenta, su resistencia también lo hace. Esto se debe al coeficiente de temperatura positivo del material conductor (generalmente cobre) utilizado en los devanados. Un aumento de la resistencia, según la Ley de Ohm (V = IR), provoca una disminución de la corriente que fluye a través de la bobina para un voltaje dado. Una corriente reducida se traduce en una menor fuerza magnética generada por el solenoide, lo que puede afectar directamente su rendimiento.

La resistencia de una bobina de solenoide a una temperatura determinada (R(T)) se puede calcular con la siguiente fórmula:

R(T) = R₂₅ [1 + α(T - 25)]

Donde:
R(T): Resistencia a la temperatura T
R₂₅: Resistencia a 25 °C
α: Coeficiente de temperatura de resistencia para el cobre (aproximadamente 0.0039 por grado Celsius)
T: Temperatura en grados Celsius

Por ejemplo, si una bobina tiene una resistencia de 10 ohmios a 25 °C, a 125 °C su resistencia aumentará aproximadamente a 13.9 ohmios. Este aumento del 39% demuestra el impacto significativo de la temperatura.

Solenoides de CA vs. CC y la Temperatura

En los solenoides de corriente alterna (CA), la oposición total al flujo de corriente no es solo la resistencia, sino también la reactancia inductiva. La impedancia (Z) de una bobina de CA se calcula como Z = √(R² + X_L²), donde R es la resistencia y X_L es la reactancia inductiva.

Aunque la resistencia (R) de la bobina de CA aumenta con la temperatura, la reactancia inductiva (X_L) no cambia significativamente. Sin embargo, la impedancia general (Z) seguirá viéndose afectada por el aumento de la resistencia. Debido a que la reactancia inductiva es típicamente mucho mayor que la resistencia en solenoides de CA, el efecto de la temperatura en la impedancia general es menos pronunciado en comparación con los solenoides de CC. No obstante, el calentamiento en solenoides de CA también se produce por corrientes parásitas y pérdidas por histéresis, que contribuyen al aumento general de la temperatura.

¿Reemplazar un Solenoide o el Paquete Completo?

Una vez que se ha diagnosticado una falla en un solenoide, surge la pregunta de si se debe reemplazar solo la pieza afectada o todo el paquete de solenoides. La recomendación ideal es consultar a un mecánico de confianza, ya que esto depende del modelo del vehículo y del alcance del daño. En algunos casos, basta con reemplazar el solenoide defectuoso. Sin embargo, si ha habido daños adicionales en el sistema, como sobrecalentamiento, fugas de líquido de transmisión, o si los solenoides son parte de un paquete integrado, podría ser necesario reemplazar el paquete completo, e incluso el cuerpo de la válvula, el fluido y el filtro de la transmisión para asegurar una reparación duradera y eficiente.

Aplicaciones de los Solenoides en el Automóvil y Más Allá

Los solenoides son componentes omnipresentes en la ingeniería moderna. Además de su función crítica en la transmisión automática de vehículos como los Renault, se encuentran en:

• Sistemas de arranque: El solenoide del motor de arranque conecta la batería al motor de arranque.
• Sistemas de inyección de combustible: Controlan la apertura y cierre de los inyectores.
• Sistemas de frenos: En algunos sistemas ABS o de control de tracción.
• Cerraduras de puertas: Actúan el mecanismo de bloqueo centralizado.
• Válvulas de control de fluidos: En sistemas hidráulicos y neumáticos, controlando el flujo de líquidos o gases.
• Aplicaciones industriales: En automatización y robótica.
• Sistemas médicos: Controlando el flujo de gases o líquidos en equipos.

Preguntas Frecuentes (FAQ)

¿Qué es una bobina de válvula solenoide?

Es un cable estrechamente enrollado que produce un campo magnético cuando la electricidad fluye a través de él. Se utiliza para mover objetos, crear electricidad o activar un actuador de solenoide, como en una válvula.

¿Los solenoides son de CC o CA?

Los solenoides pueden estar diseñados para operar con corriente continua (CC) o corriente alterna (CA), convirtiendo cualquiera de estas energías en movimiento lineal.

¿Cuánta resistencia debe tener un solenoide?

La resistencia ideal de un solenoide para un buen funcionamiento generalmente se encuentra entre 20 y 60 ohmios. Sin embargo, siempre es recomendable consultar las especificaciones del fabricante para el modelo exacto.

¿Qué es la resistencia del solenoide?

La resistencia del solenoide es la oposición que su bobina ofrece al flujo de corriente eléctrica, y se mide en ohmios (Ω).

¿Qué afecta la resistencia de una bobina de solenoide?

La resistencia de una bobina de solenoide se ve afectada por la longitud del cable, el calibre (grosor) del cable, la temperatura de la bobina y el material del cable.

¿Cómo afecta la temperatura a la resistencia del solenoide?

La resistencia del solenoide aumenta con la temperatura debido al coeficiente de temperatura positivo del material del cable, que suele ser cobre. Este aumento de resistencia puede disminuir la fuerza magnética del solenoide.
