La Válvula IAC de 4 Pines: Clave del Ralentí Perfecto

En el complejo engranaje de un motor de combustión interna, cada componente juega un papel crucial para su óptimo funcionamiento. Uno de estos héroes silenciosos, a menudo subestimado, es la Válvula de Control de Aire de Ralentí, mejor conocida como válvula IAC por sus siglas en inglés (Idle Air Control). Este dispositivo es fundamental para mantener la estabilidad del motor cuando el vehículo no está en movimiento, asegurando que las revoluciones por minuto (RPM) se mantengan en el nivel adecuado para evitar que el motor se apague o funcione de manera ineficiente. En este artículo, nos centraremos específicamente en la válvula IAC de 4 pines, una de las configuraciones más comunes, desglosando su funcionamiento, cómo diagnosticarla y por qué es tan importante para la salud general de tu automóvil.

¿Qué es el Ralentí y Por Qué es Crucial?

Antes de sumergirnos en los detalles de la válvula IAC, es fundamental comprender el concepto de ralentí. El ralentí se refiere al número de revoluciones por minuto (RPM) mínimas que necesita un motor para mantenerse encendido sin que el vehículo esté en movimiento y sin que se aplique el acelerador. Es el estado en el que el motor está funcionando por sí mismo, generando la potencia suficiente para operar sus accesorios básicos (como la bomba de agua, el alternador, la bomba de dirección asistida y el compresor del aire acondicionado, si están activos), pero sin impulsar el vehículo. Un ralentí estable es un indicador clave de un motor saludable y bien ajustado. Si el ralentí es demasiado bajo, el motor puede apagarse constantemente, especialmente al detenerse o al encender accesorios eléctricos. Si es demasiado alto, el motor consumirá más combustible de lo necesario, generará más ruido y desgaste, y podría dificultar el cambio de marchas en vehículos manuales.

La Válvula IAC de 4 Pines: El Guardián del Aire en Ralentí

La válvula IAC de 4 pines es un componente electromecánico que controla el flujo de aire que entra al motor cuando la mariposa del acelerador está completamente cerrada. Su misión es permitir que la cantidad justa de aire bypass (o derive) la mariposa para que el motor pueda mantener las RPM de ralentí deseadas, adaptándose a las diferentes condiciones de carga y temperatura. La pregunta recurrente es: ¿Cuántos cables tiene la válvula IAC? Como su nombre lo indica, esta variante específica cuenta con cuatro cables que la conectan directamente a la computadora del automóvil, conocida como Unidad de Control del Motor (ECU).

Mecanismo Interno: El Motor Paso a Paso

La particularidad de la válvula IAC de 4 pines radica en su funcionamiento interno, el cual se basa en un motor paso a paso. A diferencia de otras válvulas IAC que pueden ser de tipo rotatorio o solenoide, el motor paso a paso permite un control extremadamente preciso de la posición de un vástago o émbolo. La ECU envía pulsos eléctricos a las dos bobinas internas de este motor, lo que provoca que el vástago se mueva en pasos discretos, ya sea comprimiéndose o expandiéndose. Cada pulso mueve el vástago una pequeña cantidad, lo que le permite a la ECU ajustar con gran exactitud la cantidad de aire que ingresa al colector de admisión.

• Cuando el vástago se encuentra comprimido (retraído), la válvula permite un mayor ingreso de aire hacia la cámara de combustión. Esto es necesario, por ejemplo, cuando el motor está frío y necesita un ralentí más alto para calentarse rápidamente, o cuando hay una carga adicional, como el aire acondicionado encendido.
• Cuando el vástago de la válvula se encuentra completamente expandido (extendido), minimiza la entrada de aire hacia la cámara de combustión. Esto es ideal para un motor caliente sin cargas adicionales, donde se requiere un ralentí más bajo y estable.

La ECU monitorea constantemente diversos sensores (temperatura del motor, velocidad del vehículo, carga eléctrica, posición del acelerador, etc.) para determinar el punto óptimo de ralentí y, en consecuencia, envía las señales adecuadas a la válvula IAC para ajustar la posición de su vástago. Esta capacidad de ajuste dinámico es lo que permite un ralentí suave y eficiente bajo cualquier condición de operación.

Síntomas de una Válvula IAC Defectuosa

Una válvula IAC que no funciona correctamente puede manifestarse a través de varios síntomas que afectan directamente la experiencia de conducción y la eficiencia del motor. Reconocer estos signos tempranos puede ahorrarte problemas mayores y costosas reparaciones a futuro:

• Ralentí Inestable: Las RPM del motor suben y bajan erráticamente, o son inconsistentes.
• Motor se Apaga: El vehículo se cala al detenerse, al desacelerar o al poner la transmisión en punto muerto/neutro.
• Ralentí Demasiado Alto o Bajo: Las RPM se mantienen constantemente por encima o por debajo de los valores normales recomendados por el fabricante.
• Dificultad para Arrancar en Frío: El motor tarda en encender o requiere que se pise el acelerador para mantenerse encendido cuando está frío.
• Luz de 'Check Engine' Encendida: La ECU puede detectar un problema con la válvula IAC y encender la luz de advertencia en el tablero, a menudo acompañada de códigos de error específicos (como P0505, P0506, P0507).
• Mayor Consumo de Combustible: Un ralentí inestable o demasiado alto puede llevar a un consumo de combustible ineficiente.

¿Cómo Saber Si Funciona la Válvula IAC de 4 Cables? Diagnóstico Paso a Paso

Diagnosticar una válvula IAC de 4 cables requiere de algunas herramientas específicas y un conocimiento básico de electricidad automotriz. A continuación, te presentamos los métodos de comprobación más efectivos:

1. Inspección Visual y Limpieza Preliminar

Antes de cualquier prueba eléctrica, es recomendable realizar una inspección visual. Desconecta el conector eléctrico y retira la válvula del cuerpo del acelerador. Busca acumulaciones de suciedad, carbón o barniz alrededor del vástago y el asiento de la válvula. A menudo, una válvula IAC simplemente necesita una buena limpieza con un limpiador de cuerpos de aceleración o un limpiador de sensores MAF (nunca uses productos a base de petróleo) para restaurar su funcionamiento. Asegúrate de no forzar el vástago manualmente, ya que esto podría dañar el motor paso a paso interno.

2. Comprobación de Resistencia (Con Multímetro)

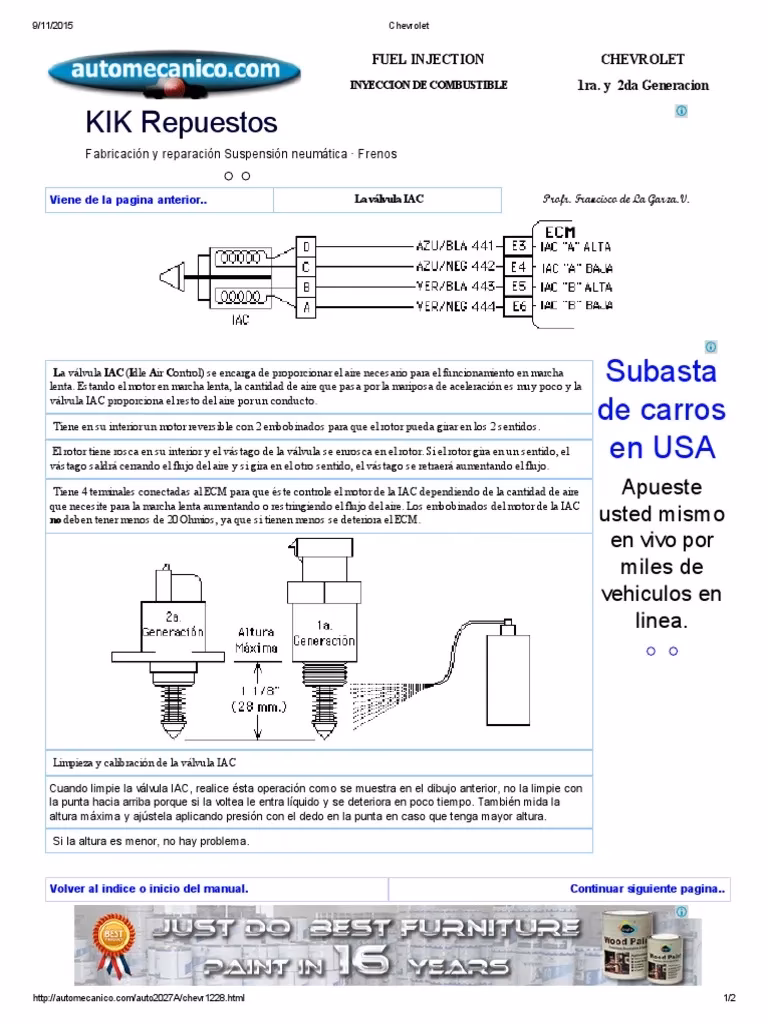

Esta prueba es fundamental para verificar la integridad de las bobinas internas del motor paso a paso de la válvula. Recuerda que la válvula IAC de 4 pines internamente cuenta con dos bobinas separadas.

1. Desconecta el conector eléctrico de la válvula IAC.
2. Configura tu multímetro en la función de medición de ohmios (Ω).
3. Identifica los pares de pines que corresponden a cada bobina. Generalmente, los pines de las bobinas están adyacentes o en diagonal, pero siempre es mejor consultar el diagrama eléctrico específico de tu vehículo. En la mayoría de los casos, los pines 1 y 2 formarán una bobina, y los pines 3 y 4 formarán la otra.
4. Coloca las puntas del multímetro en los pines de la primera bobina y anota la lectura.
5. Repite el proceso para la segunda bobina.
6. Resultados Esperados: Ambas bobinas deberían marcar una resistencia cercana a los 50 ohmios (Ω). Una variación de +/- 10% podría ser aceptable, pero lecturas significativamente fuera de este rango (por ejemplo, circuito abierto 'OL' o resistencia muy baja indicando un cortocircuito) indican que una o ambas bobinas están defectuosas y la válvula necesita ser reemplazada.

3. Comprobación de Voltaje (Con Multímetro)

Esta prueba verifica que la ECU está suministrando la energía adecuada a la válvula IAC.

1. Coloca el multímetro en la opción de voltaje de corriente directa (VDC).
2. Desconecta el conector eléctrico de la válvula IAC.
3. Coloca el encendido en 'contacto' (llave en ON, motor apagado).
4. Con las puntas del multímetro, comprueba las alimentaciones y tierras en el conector del cableado del vehículo (no en la válvula misma).
5. Comprobación de Alimentación: Dos de los cables deberían marcar aproximadamente 12 voltios (V). Estos son los cables de alimentación positiva que la ECU utiliza para energizar las bobinas.
6. Comprobación de Tierras: Los otros dos cables deberían marcar cerca de 0V (tierra). Esta es la condición ideal. Sin embargo, en algunos sistemas, podría haber una pequeña tolerancia de hasta 30 mA (miliamperios) o una lectura de voltaje muy baja, lo cual se podría considerar normal. Si la lectura supera significativamente este valor (por ejemplo, varios voltios en lo que debería ser una tierra), esto podría indicar una deficiencia de masas o un problema en el cableado que debe ser corregido, ya que una tierra deficiente puede impedir el correcto funcionamiento de la válvula.

4. Comprobación con Osciloscopio (La Prueba Definitiva)

La prueba con osciloscopio es la más avanzada y precisa, ya que permite visualizar las señales que la ECU envía a la válvula en tiempo real, confirmando no solo la presencia de voltaje, sino también la forma de onda y la sincronización de las señales. Esta prueba es crucial para confirmar que la ECU está controlando correctamente el motor paso a paso.

1. Con el motor encendido y en ralentí, conecta el osciloscopio a los dos cables de señal que controlan las bobinas del motor paso a paso. Consulta el diagrama eléctrico para identificar estos cables.
2. Verifica que las dos señales obtenidas sean de 'tipo espejo'. Esto significa que mientras una señal tiene voltaje positivo (por ejemplo, 12V), la otra señal debe estar a tierra (0V), y viceversa, alternando rápidamente. Esta conmutación es lo que hace que el motor paso a paso se mueva.
3. Esta comprobación es vital porque verifica que la ECU está generando las señales de control correctas para el ralentí. Si estas señales no son 'tipo espejo' o están ausentes, o si se ven afectadas por fluctuaciones irregulares, esto indica un problema en el control de la ECU y no en la válvula IAC en sí.
4. Una señal limpia y correctamente conmutada confirma que la computadora está intentando controlar el ralentí de manera efectiva. Si la válvula IAC no responde a estas señales correctas, entonces el problema radica definitivamente en la válvula.

Mantenimiento Preventivo y Consejos

Para prolongar la vida útil de tu válvula IAC y mantener un ralentí estable, considera estos consejos:

• Limpieza Periódica: Si bien no es un elemento de mantenimiento regular para todos los vehículos, limpiar la válvula IAC cada 50,000 a 80,000 kilómetros (o si experimentas problemas de ralentí) puede prevenir la acumulación de carbón.
• Usa Productos Adecuados: Siempre utiliza limpiadores específicos para cuerpos de aceleración o sensores, que no dejen residuos ni dañen los componentes electrónicos.
• Evita Manipular el Vástago: Nunca intentes mover el vástago de la válvula manualmente, ya que podrías descalibrar o dañar el motor paso a paso.
• Filtro de Aire Limpio: Un filtro de aire obstruido puede afectar el flujo de aire general del motor, impactando indirectamente el funcionamiento de la IAC.

Preguntas Frecuentes (FAQs)

¿La válvula IAC es el único componente que controla el ralentí?

No. Si bien la válvula IAC es fundamental, el ralentí también es influenciado por otros factores y sensores como el sensor de posición del cigüeñal (CKP), el sensor de posición del árbol de levas (CMP), el sensor de oxígeno (O2), el sensor de temperatura del motor (ECT), el sensor de presión absoluta del colector (MAP) o el sensor de flujo de masa de aire (MAF), y cualquier carga adicional en el motor (aire acondicionado, dirección asistida). La ECU utiliza la información de todos estos sensores para determinar la posición ideal de la válvula IAC.

¿Se puede limpiar una válvula IAC? ¿Cómo?

Sí, muchas válvulas IAC pueden limpiarse. Para hacerlo, es necesario retirarla del cuerpo del acelerador. Luego, se rocía un limpiador específico para cuerpos de aceleración o un limpiador de componentes electrónicos (nunca WD-40 u otros lubricantes) en el vástago y el orificio de la válvula. Se puede usar un paño suave o un cepillo de cerdas finas para remover el carbón acumulado, pero con extrema suavidad. Es crucial que el vástago no sea forzado a moverse.

¿Cuánto tiempo dura una válvula IAC?

La vida útil de una válvula IAC puede variar ampliamente, generalmente entre 100,000 y 200,000 kilómetros, o incluso más, dependiendo de la calidad del componente, el mantenimiento del vehículo y las condiciones de operación. Sin embargo, la acumulación de suciedad y carbón es una causa común de falla prematura.

¿Es difícil reemplazar una válvula IAC?

El reemplazo de una válvula IAC es generalmente un procedimiento sencillo que puede realizarse con herramientas básicas. Suele estar montada en el cuerpo del acelerador con un par de tornillos y un conector eléctrico. Sin embargo, después del reemplazo, algunos vehículos pueden requerir un procedimiento de 'reaprendizaje' de la válvula IAC por parte de la ECU, lo cual a menudo implica desconectar la batería por un tiempo o realizar ciclos de encendido/apagado específicos.

¿Qué pasa si desconecto la válvula IAC?

Si desconectas la válvula IAC con el motor en marcha, o intentas arrancar el motor con ella desconectada, lo más probable es que el motor funcione de manera muy irregular, tenga un ralentí extremadamente bajo o alto, o directamente se apague. Esto se debe a que la ECU perderá su principal medio para controlar el flujo de aire en ralentí, desestabilizando completamente las RPM.

¿Qué diferencia hay entre una válvula IAC de 2 pines y una de 4 pines?

La principal diferencia radica en su mecanismo de control. Una válvula IAC de 2 pines generalmente es de tipo solenoide o rotatorio simple, controlada por un ciclo de trabajo (PWM) que ajusta la apertura de forma más limitada. La válvula IAC de 4 pines, al ser un motor paso a paso, ofrece un control mucho más preciso y granular de la posición del vástago, permitiendo a la ECU ajustar el ralentí con mayor finura y adaptarse mejor a las condiciones cambiantes del motor.

En resumen, la válvula IAC de 4 pines es un componente vital para el funcionamiento suave y eficiente del ralentí de tu vehículo. Comprender su funcionamiento y saber cómo diagnosticarla te permitirá mantener tu motor en óptimas condiciones y evitar problemas inesperados en la carretera. Un ralentí estable no solo es una cuestión de comodidad, sino también un indicador crucial de la salud general de tu motor.
