Guía Completa para Diagnosticar el Sensor de Cigüeñal

El sensor de posición del cigüeñal (CKP) es uno de los componentes más vitales en el motor de cualquier vehículo moderno, incluyendo los modelos de Renault. Actúa como el corazón del sistema de gestión del motor, proporcionando información esencial a la unidad de control del motor (ECU) para garantizar una combustión eficiente y un rendimiento óptimo. Sin un CKP que funcione correctamente, tu vehículo podría experimentar una serie de problemas, desde un ralentí inestable hasta la imposibilidad de arrancar. En este artículo, exploraremos en profundidad qué es este sensor, cómo funciona, los síntomas de una falla y, lo más importante, cómo puedes diagnosticarlo tú mismo para asegurar la salud de tu motor.

Este sensor no solo es fundamental para el encendido, sino que también detecta las revoluciones por minuto (RPM) del motor y su velocidad relativa, eliminando la necesidad de una sincronización manual del distribuidor. Junto con el sensor de posición del árbol de levas, el CKP asegura que cada cilindro dispare en el momento preciso, sincronizando la inyección de combustible y la secuencia de encendido de la bobina. Comprender su funcionamiento y saber cómo probarlo te ahorrará tiempo y dinero en el taller.

¿Qué es el Sensor de Posición del Cigüeñal (CKP) y Por Qué es Vital?

El sensor de posición del cigüeñal (CKP por sus siglas en inglés, Crankshaft Position Sensor) es un componente electrónico clave en los motores de combustión interna modernos. Su función principal es monitorear la velocidad de rotación y la posición angular del cigüeñal. Esta información se transmite en tiempo real a la ECU del vehículo, que la utiliza para una serie de procesos críticos:

• Precisión de Tiempo: El sensor CKP es indispensable para asegurar la sincronización precisa del encendido y la inyección de combustible. Los datos de posición y velocidad del cigüeñal permiten a la ECU determinar el momento óptimo para el suministro de combustible y la generación de chispas en las bujías, lo cual es fundamental para una combustión eficiente. Sin una sincronización adecuada, el motor puede experimentar fallos de encendido, una baja eficiencia del combustible o, incluso, no arrancar en absoluto.
• Rendimiento del Motor: Un sensor CKP en buen estado contribuye significativamente a un funcionamiento suave del motor y a una aceleración adecuada. Ayuda a mantener una velocidad y potencia óptimas del motor al transmitir con precisión la información de la posición del cigüeñal a la ECU. Cualquier mal funcionamiento de este sensor puede provocar un comportamiento errático del motor, como que se cale, un ralentí irregular o una aceleración lenta.
• Detección de RPM: Es el principal sensor para medir las RPM del motor, información crucial para el tacómetro y otros sistemas del vehículo.

Dada su importancia, el mantenimiento preventivo y la inspección periódica del sensor CKP son altamente recomendables, generalmente cada 30,000 millas o según las indicaciones del fabricante de tu vehículo. La detección temprana de problemas puede prevenir reparaciones costosas y averías inesperadas.

Tipos de Sensores CKP: Inductivos vs. Efecto Hall

Para identificar y probar eficazmente un sensor CKP, es fundamental comprender que existen principalmente dos tipos, cada uno con un diseño y un principio de funcionamiento distintos:

Entender qué tipo de sensor tiene tu vehículo es el primer paso para realizar un diagnóstico preciso.

Síntomas Comunes de un Sensor CKP Defectuoso

Un sensor de posición del cigüeñal que funciona mal puede manifestarse a través de varios síntomas perceptibles. Estar atento a estas señales puede ayudarte a identificar el problema a tiempo:

• Luz de "Check Engine" (CEL) Encendida: Este es uno de los indicadores más comunes. La ECU detecta una señal anómala o ausente del sensor CKP y enciende la luz de advertencia. Los códigos de problema de diagnóstico (DTC) P0335 a P0338 suelen indicar problemas con este sensor.
• El Motor se Cale o No Arranca: Si el sensor no envía una señal precisa, la ECU no puede sincronizar correctamente la inyección de combustible y el encendido, impidiendo que el motor arranque o provocando que se apague inesperadamente mientras conduces.
• Ralentí Irregular y Fallos de Encendido: Una señal deficiente del CKP puede causar que el motor funcione de manera inestable al ralentí o que experimente fallos de encendido (misfires), lo que se siente como tirones o vibraciones.
• Lecturas de RPM Erráticas: El tacómetro del vehículo puede mostrar RPM inestables o fluctuantes, ya que el sensor es el encargado de proporcionar esta información.
• Aceleración Lenta o Pobre: Un sensor defectuoso puede afectar la capacidad del motor para responder al acelerador, resultando en una falta de potencia o una aceleración deficiente.

Herramientas Necesarias para Diagnosticar el Sensor CKP

Para probar eficazmente un sensor CKP, necesitarás algunas herramientas básicas. Asegúrate de tenerlas a mano antes de comenzar:

• Multímetro: Esencial para comprobar la resistencia (en sensores inductivos) y el voltaje (en sensores de efecto Hall).
• Escáner OBD-II: Para leer los códigos de diagnóstico de problemas (DTC) almacenados en la ECU de tu vehículo. Esto te dará una pista inicial sobre si el problema está relacionado con el CKP.
• Equipo de Seguridad: Siempre utiliza guantes y gafas de protección para evitar lesiones.
• Diagramas y Especificaciones: Es útil tener acceso a los diagramas de cableado de tu vehículo y a las especificaciones de resistencia/voltaje del fabricante para tu modelo específico (puedes encontrarlos en manuales de servicio o bases de datos online).
• Osciloscopio (Opcional): Para un diagnóstico más avanzado, un osciloscopio puede mostrar la forma de onda de la señal del sensor, lo que permite identificar irregularidades sutiles que un multímetro podría pasar por alto.

Guía Paso a Paso para Probar tu Sensor CKP

Sigue estos pasos para diagnosticar tu sensor de posición del cigüeñal:

1. Inspección Visual

Antes de cualquier prueba eléctrica, realiza una inspección visual del sensor y su cableado. Busca signos de daños físicos, corrosión en los conectores o conexiones sueltas. Asegúrate de que el sensor esté montado correctamente y libre de residuos que puedan interferir con su funcionamiento.

2. Verificación de Códigos de Diagnóstico de Problemas (DTC)

• Utiliza un escáner OBD-II: Conecta el escáner al puerto OBD-II de tu vehículo (generalmente ubicado debajo del tablero, cerca del volante).
• Escanea los DTC: Busca códigos almacenados. Como se mencionó, los códigos P0335 a P0338 son indicadores comunes de problemas con el sensor CKP. Documenta todos los códigos encontrados para un análisis posterior.

3. Prueba de Resistencia para Sensores Inductivos

Si tu vehículo tiene un sensor CKP inductivo (generalmente de dos pines):

• Desconecta el sensor: Retira el conector eléctrico del sensor.
• Configura el multímetro: Cambia el multímetro a la configuración de ohmios (Ω).
• Mide la resistencia: Coloca las puntas del multímetro en los dos terminales del sensor. Un sensor que funciona correctamente debería tener una lectura de resistencia entre 200 y 1,000 ohmios. Una lectura de 0 ohmios indica un cortocircuito interno, mientras que una resistencia infinita (OL o "Open Loop" en el multímetro) sugiere que el sensor está abierto (circuito cortado), ambos indicativos de una falla.

4. Prueba de Voltaje para Sensores de Efecto Hall

Si tu vehículo tiene un sensor CKP de efecto Hall (generalmente de tres pines):

• Reconecta el sensor: Asegúrate de que el conector esté seguro.
• Configura el multímetro: Cambia el multímetro a la configuración de voltaje de corriente continua (VDC).
• Haga girar el motor: Mientras alguien más intenta arrancar el motor (o lo hace girar sin arrancar), el voltaje debería fluctuar y producir una señal de onda cuadrada. Consulta las especificaciones del fabricante para conocer el voltaje correcto, que suele rondar los 5 voltios de pico a pico. Una señal constante de 0V o 5V (sin fluctuación) indica un problema.

5. Prueba de Señal con un Osciloscopio (Opcional)

Para el diagnóstico más preciso:

• Usando un osciloscopio: Conecta el osciloscopio a la salida de señal del sensor.
• Tipos de señal: Los sensores de efecto Hall deben producir una onda cuadrada nítida y constante. Los sensores inductivos generarán una onda sinusoidal. Las irregularidades en la señal, como picos o caídas inconsistentes, o una señal ausente, pueden indicar una falla del sensor, incluso si las pruebas de resistencia o voltaje básico parecen estar dentro del rango.

Uso del Multímetro para Probar un Sensor de Posición del Cigüeñal

El multímetro es una herramienta indispensable para el diagnóstico de sensores. Aquí un resumen de cómo usarlo específicamente para el CKP:

1. Seguridad Primero: Siempre desconecta el terminal negativo de la batería antes de manipular componentes eléctricos para evitar cortocircuitos o daños a la ECU.

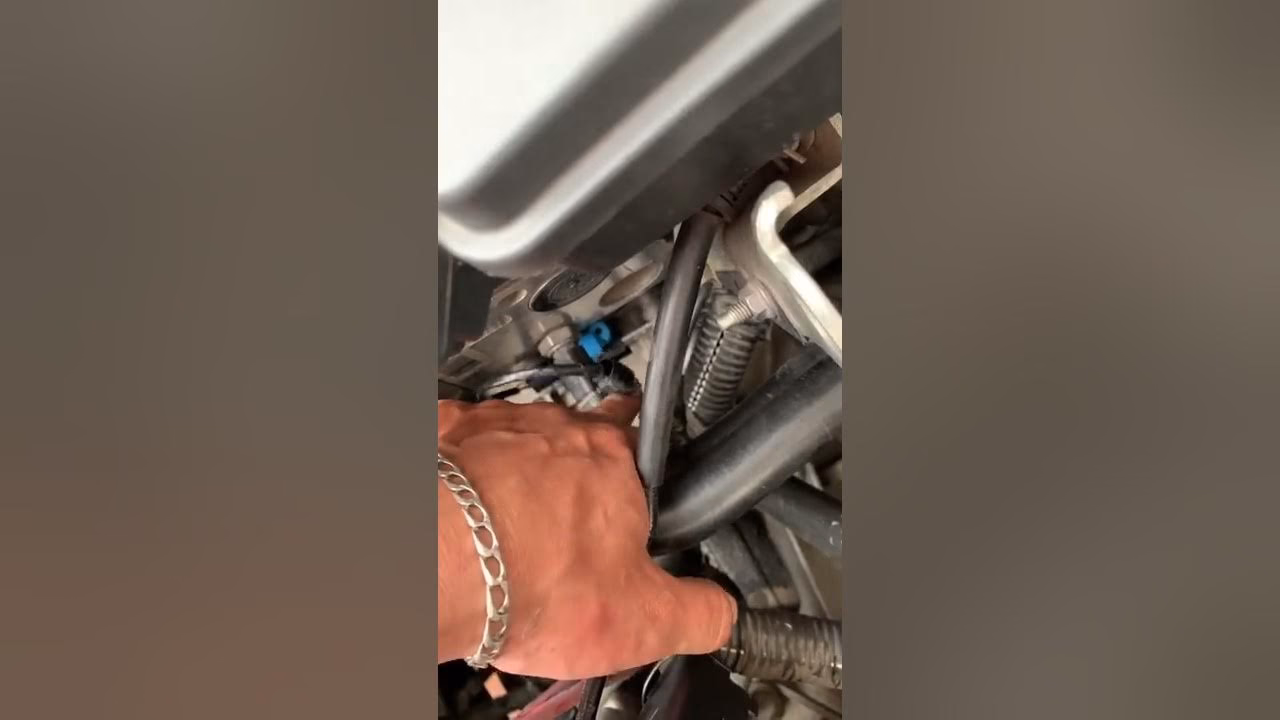

2. Localiza el Sensor: El sensor CKP generalmente se ubica cerca del cigüeñal, a menudo en la parte inferior del bloque del motor, cerca del volante o del amortiguador armónico (polea del cigüeñal). Consulta el manual de servicio de tu vehículo para la ubicación exacta.
3. Desenchufe el Sensor: Desconecta el conector eléctrico del sensor antes de realizar cualquier prueba.
4. Realizar Prueba de Resistencia (Sensores Inductivos): Configura el multímetro en la escala de ohmios más baja (ej. 200Ω). Coloca una punta en cada terminal del sensor. Anota la lectura y compárala con las especificaciones del fabricante.
5. Prueba de Voltaje de Conducción (Sensores de Efecto Hall): Una vez reconectado el sensor, configura el multímetro en voltaje CC. Con las puntas en los pines correctos (generalmente señal y tierra, o señal y alimentación si se puede acceder al cable de señal), haz girar el motor. Deberías ver una fluctuación de voltaje que representa la señal de onda cuadrada.

Interpretación de Códigos de Diagnóstico (DTC) y Cómo Borrarlos

Como se mencionó, los códigos P0335 a P0338 están directamente relacionados con problemas en el sensor CKP. Sin embargo, una vez que has realizado las reparaciones o el reemplazo del sensor, es crucial borrar estos códigos para que la ECU se reinicie y confirme que el problema ha sido resuelto. Si el problema persiste después de borrar los códigos, esto indica que la falla no se ha solucionado o que hay otro problema subyacente.

Cómo Borrar los Códigos de Diagnóstico de Problemas:

• Usando un Escáner OBD-II:
  1. Conecta el escáner al puerto OBD-II.
  2. Enciende el encendido del vehículo (sin arrancar el motor).
  3. Sigue las indicaciones en la pantalla del escáner para navegar hasta la opción "Borrar códigos" o "Clear DTCs". Confirma la acción.
• Desconexión de la Batería (Método Menos Recomendado):
  • Desconecta el terminal negativo de la batería del vehículo durante al menos 15 a 30 minutos. Esto suele restablecer la ECU y borrar los códigos almacenados. Sin embargo, este método también borrará otras configuraciones de la ECU (como la memoria de la radio, los ajustes de la ventanilla, etc.) y puede requerir un ciclo de aprendizaje de la ECU una vez que se vuelva a conectar la batería.

¿Es Posible Arrancar un Vehículo con un Sensor de Posición del Cigüeñal Defectuoso?

En la mayoría de los vehículos modernos, si el sensor CKP falla completamente, el motor no arrancará en absoluto. La ECU necesita la señal de este sensor para determinar la posición del cigüeñal y así saber cuándo inyectar combustible y cuándo encender la chispa. Sin esta información crítica, el motor simplemente no puede operar. Algunos vehículos, en situaciones de falla intermitente o si tienen un sensor de posición del árbol de levas funcionando, podrían intentar arrancar en "modo de cojera" (limp mode) o mostrar un comportamiento errático.

En casos de emergencia, si el sensor CKP está fallando intermitentemente y necesitas mover el vehículo a un lugar seguro, algunas "soluciones" temporales podrían ser:

• Mover el Cableado: Un ligero ajuste o movimiento del cableado del sensor podría ayudar a establecer una conexión temporal si el problema es un cable suelto o un conector corroído.
• Borrar Códigos Rápidamente: A veces, borrar los códigos con un escáner OBD-II puede permitir un arranque temporal si la ECU se ha bloqueado debido a una señal inconsistente.
• Golpear Suavemente el Sensor: Un ligero toque en el sensor podría ayudar a restablecer una conexión temporal si hay un problema interno de contacto, pero esto es una solución muy temporal y no recomendada.

Es importante recalcar que estas son soluciones de emergencia y no deben considerarse reparaciones. Un sensor CKP defectuoso debe ser reemplazado lo antes posible para evitar daños mayores al motor y garantizar la seguridad en la carretera.

Impacto de la Falla del Sensor CKP en el Rendimiento y el Medio Ambiente

La importancia del sensor CKP va más allá del simple arranque del motor. Su fallo puede tener un impacto significativo tanto en el rendimiento general del vehículo como en su huella ambiental:

• Rendimiento Reducido: Como se mencionó, una señal inconsistente o ausente del CKP afecta directamente la sincronización del encendido y la inyección de combustible, lo que lleva a una combustión ineficiente. Esto se traduce en una pérdida de potencia, una aceleración deficiente y un rendimiento general subóptimo del motor.
• Aumento del Consumo de Combustible: Una combustión ineficiente significa que el motor no está quemando el combustible de manera óptima, lo que resulta en un mayor consumo y un menor ahorro de combustible.
• Mayor Contaminación Ambiental: Un sensor CKP defectuoso puede provocar una combustión incompleta del combustible. Esto lleva a un aumento significativo de las emisiones nocivas del escape, como hidrocarburos no quemados, monóxido de carbono y óxidos de nitrógeno. La Agencia de Protección Ambiental (EPA) de EE. UU. estima que las emisiones de vehículos representan aproximadamente el 29% de las emisiones de gases de efecto invernadero en el país. Asegurar que el sensor CKP funcione correctamente contribuye directamente a reducir estas emisiones y proteger el medio ambiente.

Las fallas del sensor CKP representan aproximadamente el 15% de todos los problemas de gestión del motor, lo que subraya su importancia para la salud general del vehículo. Aunque las especificaciones varían por modelo, a modo de ejemplo, aquí te presentamos algunas especificaciones típicas de sensores CKP en vehículos populares (recuerda que los valores para tu Renault específico pueden variar, pero el principio es el mismo):

Costos Asociados al Reemplazo del Sensor CKP

El costo de reemplazar un sensor CKP puede variar dependiendo de la marca y modelo del vehículo, así como de la ubicación del sensor y la facilidad de acceso. En general, el costo promedio de reemplazar un sensor CKP oscila entre $150 y $300. Esto incluye el costo de las piezas (que puede variar de $50 a $150, dependiendo de si es una pieza OEM o del mercado de accesorios de calidad) y los costos de mano de obra (entre $100 y $150, ya que el proceso puede ser relativamente sencillo en algunos vehículos y más complejo en otros).

Considerando los problemas que puede causar un sensor defectuoso (mayor consumo de combustible, posible daño a otros componentes del motor si se ignora por mucho tiempo), el costo de reemplazo es una inversión razonable para mantener la fiabilidad y eficiencia de tu vehículo.

Mantenimiento Preventivo y Frecuencia de Prueba

El mantenimiento proactivo es clave para evitar fallas inesperadas del sensor CKP. Se recomienda inspeccionar el sensor CKP como parte del mantenimiento rutinario del vehículo, idealmente cada 30,000 millas, o según las recomendaciones específicas del fabricante de tu Renault. Además, se deben realizar pruebas siempre que experimentes síntomas como bajo rendimiento del motor, dificultades para arrancar o si la luz de "Check Engine" se enciende con códigos relacionados al CKP.

Consejos Adicionales y Estudios de Caso

Técnicas de Diagnóstico Avanzadas:

Para los técnicos y entusiastas más avanzados, las técnicas de diagnóstico avanzadas son cruciales para identificar problemas con el sensor CKP. El uso de herramientas de escaneo para monitorear datos en vivo e interpretar las lecturas de PID (identificación de parámetros) permite obtener información valiosa sobre el rendimiento del motor. Por ejemplo, observar las fluctuaciones de RPM mientras el motor está en ralentí puede ayudar a detectar problemas en el sensor CKP que no son evidentes con pruebas estáticas. Un enfoque de diagnóstico integral que combine estos métodos avanzados con las pruebas tradicionales de voltaje y resistencia mejora la confiabilidad y el rendimiento del vehículo.

Estudios de Caso:

• Caso Práctico de un Taller Local: Un Honda Accord 2018 llegó al taller con síntomas de que el motor se detenía en los semáforos y la luz de "Check Engine" encendida. El escaneo OBD-II reveló el código P0339 (problema de rango/rendimiento del sensor CKP). La resolución fue el reemplazo del sensor CKP, lo que solucionó el problema de estancamiento y apagó la luz de verificación del motor.
• Estudio de Caso de Mantenimiento de Flotas: Una Ford Transit 2020 presentaba ralentí irregular y aceleración deficiente. La prueba de resistencia del sensor CKP mostró 150 ohmios, muy por debajo del rango esperado. El reemplazo del sensor CKP mejoró notablemente el rendimiento del motor y eliminó las fluctuaciones de ralentí.

Estos ejemplos demuestran cómo un diagnóstico adecuado y el reemplazo oportuno del sensor CKP pueden resolver problemas significativos de rendimiento del motor.

Preguntas Frecuentes

P: ¿Puede un sensor CKP defectuoso afectar el ahorro de combustible?

R: Sí, absolutamente. Un sensor CKP que funciona mal puede provocar una sincronización incorrecta de la inyección de combustible y el encendido, lo que resulta en una combustión ineficiente y, en consecuencia, en una disminución significativa de la eficiencia del combustible y un mayor consumo.

P: ¿Cómo se relaciona el sensor CKP con el sensor de posición del árbol de levas?

R: Ambos sensores son cruciales y trabajan en conjunto. Mientras el CKP informa sobre la posición y velocidad del cigüeñal (la rotación principal del motor), el sensor del árbol de levas (CMP) informa sobre la posición de las válvulas. Ambos envían información esencial de sincronización a la ECU para determinar cuándo inyectar combustible y cuándo encender la chispa para cada cilindro. Una falla en uno puede afectar el funcionamiento del otro o impedir el arranque del motor.

P: ¿Qué debo hacer si sospecho que mi sensor CKP está defectuoso?

R: Lo primero es realizar una inspección visual en busca de daños evidentes. Luego, utiliza un escáner OBD-II para verificar si hay códigos de diagnóstico de problemas relacionados. Finalmente, realiza las pruebas de resistencia (para sensores inductivos) o de voltaje (para sensores de efecto Hall) con un multímetro para confirmar la falla. Si las pruebas indican un problema, el reemplazo es el siguiente paso.

P: ¿Es difícil reemplazar un sensor CKP?

R: La dificultad varía significativamente según el modelo del vehículo. En algunos autos, el sensor es de fácil acceso; en otros, puede requerir desmontar otros componentes del motor, lo que aumenta el tiempo y el costo de la mano de obra. Siempre es recomendable consultar el manual de servicio de tu vehículo o buscar tutoriales específicos para tu modelo.

P: ¿Se necesita reprogramar la ECU después de reemplazar el sensor CKP?

R: En la mayoría de los casos, no se requiere una reprogramación de la ECU específica para el sensor CKP. Una vez que se reemplaza y se borran los códigos de error, la ECU debería reconocer el nuevo sensor y comenzar a recibir señales correctas. Sin embargo, algunos vehículos pueden requerir un "ciclo de aprendizaje" o que se conduzca el vehículo por un tiempo para que la ECU se adapte completamente al nuevo componente.

Conclusión

El sensor de posición del cigüeñal es un componente pequeño pero increíblemente poderoso que garantiza que tu motor funcione de manera eficiente y confiable. Comprender su importancia, reconocer los síntomas de una falla y saber cómo diagnosticarlo puede ahorrarte muchos dolores de cabeza y dinero. Para vehículos como los modelos Renault, donde la precisión y la tecnología son clave, mantener este sensor en óptimas condiciones es fundamental.

Priorizar el mantenimiento proactivo, que incluye inspecciones periódicas del sensor CKP, es la mejor manera de evitar reparaciones costosas y garantizar un funcionamiento más suave y una vida útil prolongada de tu motor. Al elegir piezas de calidad, ya sea del fabricante original o de proveedores confiables que cumplen con los estándares OEM, te aseguras de que tu vehículo mantenga su rendimiento y eficiencia a largo plazo. No subestimes el impacto de un sensor CKP en buen estado en la fiabilidad general de tu vehículo.
