Descifrando los Protocolos OBD de tu Renault

En la era moderna, donde los vehículos son cada vez más complejos y están equipados con sofisticados sistemas electrónicos, comprender cómo se comunican con nosotros y con las herramientas de diagnóstico se ha vuelto fundamental. Para los propietarios de un Renault, esta comprensión es clave para asegurar un mantenimiento adecuado y una larga vida útil del vehículo. Al igual que otros fabricantes de automóviles a nivel global, Renault utiliza protocolos estandarizados para el diagnóstico a bordo, conocidos como OBD-II (On-Board Diagnostics II), que permiten acceder a información vital sobre el rendimiento y el estado de salud del motor y otros componentes.

El sistema OBD-II ha revolucionado la forma en que se diagnostican los problemas en los vehículos. Originalmente concebido para monitorear las emisiones de los automóviles, este sistema se ha convertido en una herramienta indispensable para técnicos y entusiastas por igual. Desde 1994, cuando se definió el protocolo OBD-II junto con la especificación del conector, se ha adoptado a nivel mundial, garantizando una uniformidad que facilita el diagnóstico independientemente de la marca del vehículo. Esto significa que tu Renault, ya sea un modelo antiguo o uno de los más recientes, se adhiere a estas normativas, utilizando un conector estándar y protocolos específicos para transmitir información.

La Base de la Comunicación: El Conector OBD-II Estándar

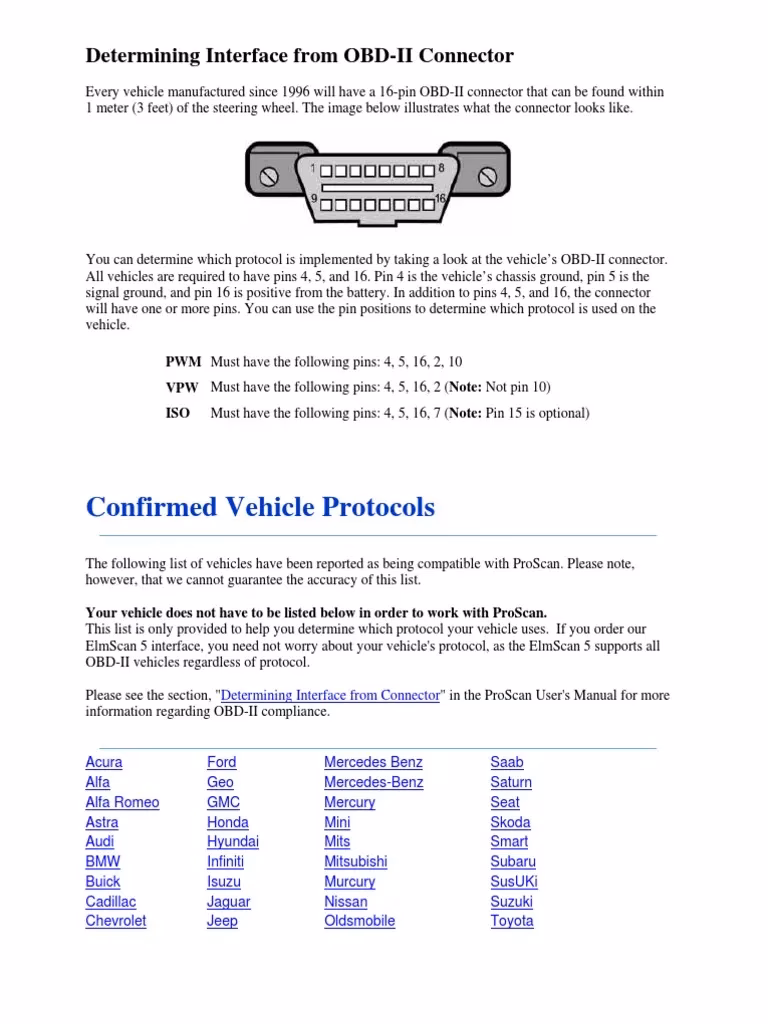

Para que la comunicación sea posible, todos los vehículos compatibles con OBD-II, incluyendo los modelos de Renault, están equipados con un conector estándar de 16 pines, conocido como el conector J1962. Este puerto, comúnmente ubicado cerca del salpicadero del lado del conductor, es la puerta de entrada al sistema de diagnóstico de tu vehículo. Su diseño universal permite que cualquier escáner OBD-II compatible se conecte y acceda a la vasta cantidad de datos que genera el vehículo.

Es interesante notar que este mismo conector soporta múltiples protocolos y ofrece opciones para expandirse a interfaces propietarias definidas por el fabricante. Existen dos tipos de interfaces: el tipo A para vehículos regulares de 12V y el tipo B para vehículos de servicio pesado de 24V. Un detalle de diseño inteligente es que, gracias a una muesca alargada en el medio, es imposible insertar un cable tipo A en un zócalo tipo B, previniendo daños.

Protocolos Clave en Vehículos Renault: KWP2000 y CAN Bus

Cuando hablamos de los protocolos específicos que utiliza Renault, es importante destacar dos de los más prevalentes dentro del marco OBD-II: ISO 14230-4 (KWP2000) y ISO 15765 CAN (Controller Area Network).

ISO 14230-4 (KWP2000): Un Estándar Europeo para Renault

El protocolo ISO 14230-4, también conocido como KWP2000 (Keyword Protocol 2000), es un estándar muy común en vehículos a partir de 2003 y es particularmente relevante para Renault. Este protocolo es una manifestación de la norma europea EOBD (European On-Board Diagnostics), la contraparte europea del OBD-II estadounidense. En México y otras regiones, es frecuente encontrar este protocolo en vehículos de procedencia europea como Renault, Peugeot, Daewoo y los descendientes de Opel (comercializados por GM).

KWP2000 opera a una velocidad de 10.4 Kbps y ha sido fundamental para el diagnóstico de muchos modelos de Renault fabricados en la década de 2000. Permite la lectura de códigos de falla, datos en tiempo real y la realización de ciertas pruebas de componentes, facilitando a los talleres y propietarios identificar problemas de manera eficiente.

ISO 15765 CAN: La Evolución de la Comunicación Diagnóstica

A medida que la tecnología automotriz avanzó, se hizo necesaria una comunicación más rápida y robusta. Aquí es donde entra en juego el protocolo ISO 15765 CAN, comúnmente conocido como CAN Bus. Este protocolo comenzó a estar presente en vehículos desde 2003 y, a partir de 2008, se hizo obligatorio en los vehículos estadounidenses, lo que llevó a su adopción globalizada por la mayoría de los fabricantes, incluyendo Renault, en sus modelos más recientes.

El CAN Bus es el protocolo más avanzado y ampliamente utilizado en los vehículos modernos. Ofrece una transmisión de datos mucho más rápida y capacidades de diagnóstico mejoradas en comparación con sus predecesores. Permite una comunicación ágil y fiable entre las diversas Unidades de Control Electrónico (ECUs) del vehículo, facilitando el intercambio de datos relacionados con el rendimiento del motor, las emisiones, la transmisión y mucho más. En un Renault moderno, el CAN Bus es el cerebro de la comunicación interna, permitiendo que todos los sistemas 'hablen' entre sí de manera eficiente.

Comparativa de Protocolos para tu Renault

Para entender mejor cuándo tu Renault podría usar un protocolo u otro, considera la siguiente tabla:

Servicios OBD-II: Lo que tu Renault Puede Decirte

El protocolo OBD-II no solo define cómo se transmiten los datos, sino también qué tipo de información se puede solicitar. El protocolo J1979 OBD-II define una serie de servicios estandarizados, accesibles a través de un escáner, que se aplican a tu Renault y a cualquier otro vehículo compatible. Estos servicios permiten a los técnicos y propietarios obtener una visión profunda del estado del vehículo.

Cada uno de estos servicios tiene un formato de paquete bien definido, lo que permite obtener información específica de tu Renault. Por ejemplo, el PID (Parameter ID) 0x0C te dará los datos de RPM del motor, mientras que el PID 0x05 te mostrará la temperatura del refrigerante del motor. Esta estandarización es lo que permite que una herramienta de diagnóstico genérica funcione con vehículos de diferentes fabricantes, incluyendo tu Renault.

Decodificando los Códigos de Falla (DTCs) en tu Renault

Uno de los aspectos más útiles del sistema OBD-II son los Códigos de Diagnóstico de Fallas (DTCs). Estos códigos alfanuméricos indican problemas específicos dentro de los sistemas de tu Renault. Cuando se detecta un problema, la computadora a bordo del vehículo genera un DTC y lo almacena en su memoria. Al conectar un escáner OBD-II, puedes recuperar estos códigos y descifrar su significado.

Cada DTC corresponde a una falla o mal funcionamiento específico, proporcionando información valiosa sobre la causa raíz del problema. Los DTCs se componen de 5 caracteres:

• El primer carácter indica la categoría del sistema:
• P - Tren de potencia (motor, transmisión)
• B - Carrocería (aire acondicionado, dirección asistida, airbag)
• C - Chasis (ABS, control de tracción)
• U - Red (módulos de comunicación)
• El segundo carácter (0 a 3) representa un conjunto de estos sistemas (0 para estándar SAE, 1 para específico del fabricante, etc.).
• Los últimos 3 caracteres se refieren al código DTC real que transmite la información exacta del error.

Por ejemplo, un código P0301 indicaría una falla de encendido en el cilindro 1. Con un escáner OBD-II, no solo puedes leer estos códigos, sino también borrarlos una vez que el problema ha sido solucionado. Esto es crucial para el mantenimiento y la reparación de tu Renault.

Aprovechando los Datos de Diagnóstico OBD-II en tu Renault

Una de las principales ventajas del protocolo OBD-II es su capacidad para proporcionar datos de diagnóstico valiosos en tiempo real. Al conectar un escáner o herramienta OBD-II al puerto de tu Renault, puedes acceder a información como las RPM del motor, la velocidad del vehículo, la temperatura del refrigerante, las lecturas del sensor de oxígeno y mucho más. Estos datos pueden ser fundamentales para identificar posibles problemas y monitorear la salud general de tu vehículo.

Con la ayuda de los datos de diagnóstico OBD-II, los propietarios de Renault pueden tomar decisiones informadas sobre el mantenimiento y las reparaciones, lo que se traduce en un mejor rendimiento y una mayor longevidad del vehículo. Desde la detección temprana de un sensor defectuoso hasta la monitorización del consumo de combustible, el acceso a estos datos empodera al conductor.

Preguntas Frecuentes sobre los Protocolos OBD de Renault

¿Todos los modelos de Renault utilizan el mismo protocolo OBD?

No, la elección del protocolo depende del año de fabricación y, en algunos casos, del mercado. Los modelos de Renault más antiguos (aproximadamente hasta mediados de los 2000) es probable que utilicen ISO 14230-4 (KWP2000), mientras que los modelos más recientes y modernos utilizan predominantemente ISO 15765 CAN Bus debido a su mayor velocidad y capacidad de comunicación.

¿Qué es la norma europea EOBD y cómo se relaciona con Renault?

EOBD (European On-Board Diagnostics) es la contraparte europea del sistema OBD-II. Renault, como fabricante europeo, cumple con esta normativa. EOBD exige que los vehículos monitoreen ciertos componentes relacionados con las emisiones. El protocolo ISO 14230-4 (KWP2000) es un ejemplo de cómo esta norma se manifiesta en los vehículos de Renault y de otras marcas europeas.

¿Puedo diagnosticar mi Renault en casa con un escáner OBD-II?

Sí, absolutamente. Dado que Renault utiliza protocolos OBD-II estandarizados, puedes comprar un escáner OBD-II compatible y conectarlo al puerto J1962 de tu vehículo. Esto te permitirá leer códigos de falla, borrar luces de «Check Engine» y acceder a datos en tiempo real. Sin embargo, para diagnósticos más complejos o reparaciones que requieran herramientas específicas, siempre es recomendable acudir a un profesional.

¿Es el ISO 14230-4 lo mismo que KWP2000?

Sí, ISO 14230-4 y KWP2000 (Keyword Protocol 2000) son dos nombres para el mismo protocolo. KWP2000 es la denominación más común y abreviada para este estándar de comunicación.

¿Qué significa que el CAN Bus sea el protocolo más avanzado?

Significa que el CAN Bus permite una comunicación más rápida, eficiente y robusta entre las múltiples unidades de control electrónico (ECUs) de tu Renault. Esto es crucial para los vehículos modernos que tienen una gran cantidad de sistemas interconectados (motor, transmisión, ABS, airbags, dirección asistida, infoentretenimiento, etc.). Su capacidad para manejar grandes volúmenes de datos simultáneamente lo convierte en el estándar preferido para los vehículos actuales.

El Futuro de los Protocolos OBD en Renault

El protocolo OBD-II ha recorrido un largo camino desde su inicio, y su futuro promete aún más innovaciones. Con los avances en la tecnología y la conectividad de los vehículos, el poder del OBD-II está destinado a expandirse aún más. En el caso de Renault, esto se traduce en vehículos más inteligentes y con diagnósticos más precisos.

Se esperan integraciones más estrechas con sistemas de infoentretenimiento y telemática, lo que permitirá experiencias de usuario mejoradas, como monitoreo de rendimiento en tiempo real y diagnósticos remotos. Además, la seguridad de los sistemas OBD-II es una preocupación creciente, y los fabricantes como Renault están trabajando activamente en la implementación de medidas sólidas de ciberseguridad para protegerse contra posibles amenazas y accesos no autorizados.

En conclusión, el protocolo OBD-II es una herramienta poderosa que desbloquea una gran cantidad de información de diagnóstico sobre tu vehículo Renault. Desde la interfaz del conector estándar hasta los protocolos de señal (como KWP2000 y CAN Bus), los códigos de problemas de diagnóstico y las capacidades de monitoreo avanzadas, comprender los matices del OBD-II puede proporcionar información valiosa sobre el rendimiento, la salud y los posibles problemas de tu vehículo. Estar informado sobre cómo se comunica tu Renault te permitirá tomar mejores decisiones para su cuidado y mantenimiento, asegurando que siga funcionando de manera óptima en las carreteras.
