Redes Multiplexadas en Renault: Conectando el Futuro

En la era moderna, los vehículos han trascendido su función básica de transporte para convertirse en complejas máquinas dotadas de una sofisticación tecnológica asombrosa. Atrás quedaron los días de los sistemas eléctricos simples; hoy, su Renault es un verdadero centro de datos sobre ruedas, repleto de sensores, actuadores y, lo más importante, múltiples unidades de control electrónico (ECU) que trabajan en perfecta sintonía. Esta sinfonía electrónica es posible gracias a una tecnología fundamental: las redes multiplexadas. Pero, ¿qué son exactamente y cómo han transformado la forma en que los componentes de su automóvil se comunican?

La Esencia del Multiplexado Automotriz: Reduciendo la Complejidad

El multiplexado automotriz es una técnica revolucionaria que permite la transmisión simultánea de múltiples señales o datos a través de un único medio o canal de comunicación. Imagine un sistema de cableado tradicional donde cada función (una luz, un sensor, un motor) requiere su propio cable dedicado que va desde el componente hasta la unidad de control central. En un coche moderno, con cientos de funciones y sensores, esto resultaría en un laberinto inmanejable de cables, incrementando significativamente el peso, el costo de fabricación y la dificultad de diagnóstico.

Aquí es donde el multiplexado entra en juego. En lugar de un cable para cada señal, el multiplexado permite que varias señales compartan un mismo par de cables. Esto se logra mediante un dispositivo llamado multiplexor, que combina las señales en el extremo emisor, y un desmultiplexor en el extremo receptor, que las separa para que cada ECU reciba la información que le corresponde. Es como tener una autopista digital en lugar de cientos de caminos individuales, lo que optimiza la comunicación y reduce drásticamente la cantidad de cableado necesario, aportando gran eficiencia y simplicidad a la arquitectura electrónica del vehículo.

La Proliferación de la Inteligencia: Más ECUs, Menos Cables

La evolución de los vehículos ha llevado a una multiplicación exponencial de las unidades de control electrónico. Mientras que un automóvil de gama media actual puede albergar entre 4 y 10 computadoras, los modelos de alta gama o vehículos más avanzados pueden contar con hasta 40 o más módulos. Cada una de estas "computadoras" o módulos gestiona una función específica, desde el motor y la transmisión hasta los sistemas de seguridad, el confort y el infoentretenimiento. Por ejemplo, su Renault podría tener módulos dedicados para:

• PCM (Powertrain Control Module): El cerebro que orquesta el conjunto motor y la transmisión.
• TCM (Transmission Control Module): Controla la transmisión para cambios de marcha suaves y eficientes.
• ABS (Anti-lock Braking System): Gestiona el sistema de frenos antibloqueo para una detención segura.
• BCM (Body Control Module): Se encarga de funciones de la carrocería como luces, limpiaparabrisas y cierres centralizados.
• IPC (Instrument Panel Cluster Module): Controla el cuadro de instrumentos, mostrando información vital al conductor.
• EHPS (Electro-Hydraulic Power Steering): Módulo de asistencia electrohidráulica para la dirección.
• TPM (Tire Pressure Monitoring): Supervisa la presión de los neumáticos.
• INMO (Immobilizer): Sistema de seguridad de llave codificada.
• DDM (Driver Door Module): Controla funciones de la puerta del conductor.
• RFA (Radio Frequency Module): Módulo para comunicación por radiofrecuencia.

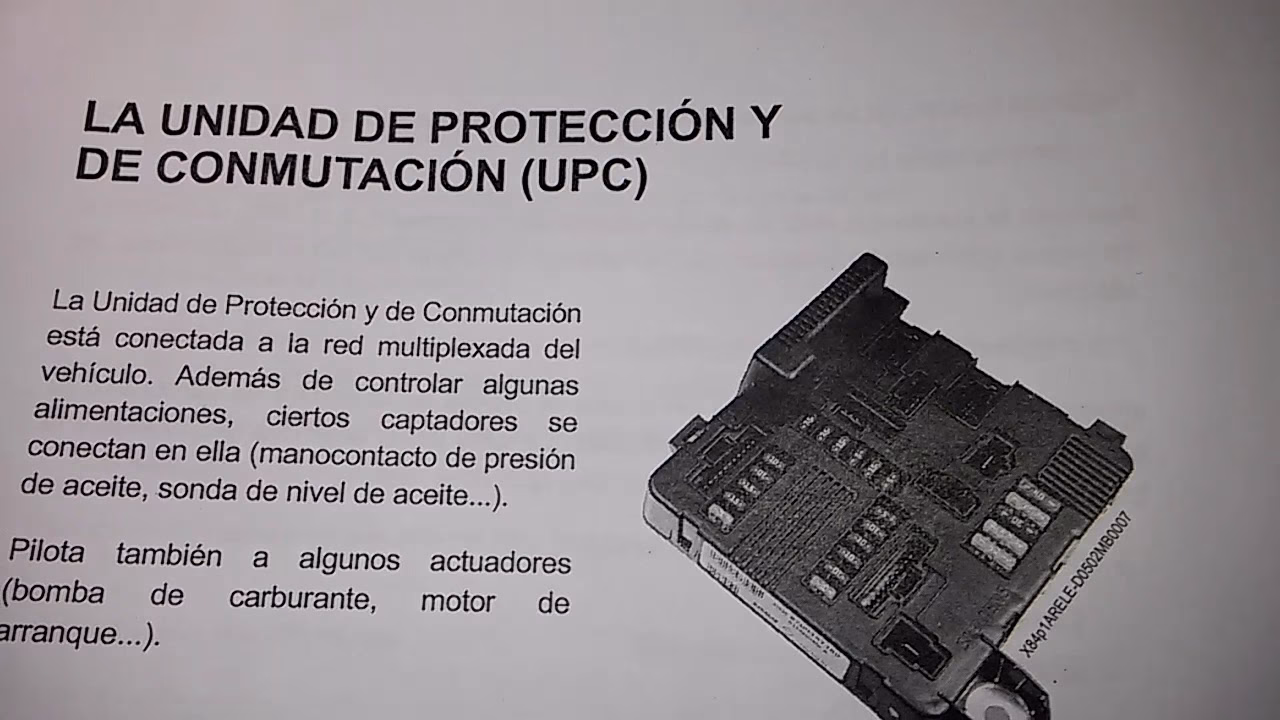

• IPM (Integrated Power Module): Módulo de fusibles electrónicos, entre muchos otros.

Aunque cada uno de estos módulos opera de manera independiente en sus funciones específicas, la magia del multiplexado reside en su capacidad para compartir datos de manera eficiente a través de la red de comunicación. Sin esta técnica, la interconexión de tantos módulos sería una tarea imposible, limitando severamente la capacidad de integrar sistemas avanzados de confort, seguridad activa y pasiva, o control de emisiones que hoy consideramos estándar en cualquier vehículo moderno.

Ventajas Innegables del Sistema Multiplexado en su Renault

La implementación de redes multiplexadas ha traído consigo una serie de beneficios transformadores para la industria automotriz y, por ende, para su experiencia de conducción. Las ventajas clave incluyen:

Además de los puntos en la tabla, el multiplexado mejora la fiabilidad del sistema al reducir los puntos de fallo (menos conexiones) y permite una mayor modularidad. Esto significa que los fabricantes pueden diseñar y probar módulos de forma independiente, facilitando las actualizaciones y reparaciones. La capacidad de compartir datos en tiempo real entre sistemas también permite funciones avanzadas como el control de estabilidad electrónico, los sistemas de asistencia al conductor (ADAS) y la conducción autónoma, que serían impensables con un cableado convencional.

Desafíos y Diagnóstico de Fallas en la Red Multiplexada

Aunque las redes multiplexadas ofrecen innumerables ventajas, su sofisticación también presenta desafíos, especialmente cuando se trata de diagnosticar y reparar fallas. La naturaleza interconectada de estos sistemas significa que un problema en un punto de la red puede afectar la comunicación de múltiples módulos, lo que a menudo se manifiesta como una aparente "pérdida de comunicación".

Cuando un sistema multiplexado falla, una de las primeras y más frustrantes situaciones que un técnico automotriz puede enfrentar es la imposibilidad de establecer comunicación con el escáner automotriz. Si el escáner no puede "hablar" con los módulos, no se pueden leer los códigos de avería (DTCs), dejando al diagnóstico convencional sin pistas. En estos escenarios, el uso de herramientas más avanzadas es crucial. El osciloscopio se convierte en el aliado indispensable del técnico. Este dispositivo permite visualizar las señales eléctricas que viajan a través de la red, revelando si la comunicación se está produciendo correctamente, si hay interferencias, cortocircuitos o interrupciones en el flujo de datos.

La red más común en la automoción actual es el sistema CAN (Control Area Network). Al analizar una red CAN con un osciloscopio, se puede observar la forma de onda característica de la señal de comunicación. Aunque las señales tienen similitudes electrónicas, cada fabricante, incluyendo Renault, tiene una arquitectura de red particular que define cómo se unen electrónicamente los módulos. Esta arquitectura es vital para entender el flujo de datos y localizar posibles fallas.

Los fabricantes proporcionan planos eléctricos detallados que muestran cómo están enlazados los módulos y, en muchos casos, indican puntos clave donde se deben realizar las mediciones con el osciloscopio y el escáner. Sin embargo, como se mencionó, si la red está seriamente averiada, el escáner a menudo no funcionará, haciendo que el osciloscopio sea la única herramienta capaz de "ver" el problema subyacente.

Códigos de Falla "U": La Señal de un Problema de Red

Una vez que se logra restablecer la comunicación con la herramienta de diagnóstico, el sistema generará códigos de falla específicos que apuntan a problemas en la red. En el contexto del multiplexado, los códigos de avería relacionados con la red suelen comenzar con la letra "U" (por ejemplo, UXXX). Estos códigos "U" son indicativos de problemas de red o "NETWORK".

Por ejemplo, si el módulo del sistema ABS (Anti-lock Braking System) pierde la comunicación con la ECU principal, esta última cargará un código de falla como el U0121. Este código U0121 informaría específicamente que existe una pérdida de comunicación entre la ECU y el módulo del sistema de frenos ABS. Otros códigos "U" podrían señalar problemas con la comunicación entre el motor y la transmisión (PCM y TCM), o entre el módulo de carrocería y el cuadro de instrumentos.

Ante la aparición de un código "U" o la falta de comunicación, la estrategia de diagnóstico debe ser meticulosa. Es fundamental analizar el problema en profundidad, determinando el origen exacto de la falla antes de proceder a cualquier reparación. Esto implica revisar el cableado, los conectores, las terminaciones de la red y, finalmente, los módulos. Un diagnóstico incorrecto en sistemas multiplexados puede llevar a reemplazos innecesarios de componentes que, en el caso de ECUs, pueden ascender a miles de euros, resultando en pérdidas económicas significativas para el propietario o el taller.

Preguntas Frecuentes sobre las Redes Multiplexadas

¿Qué diferencia el multiplexado de un cableado tradicional?

La principal diferencia es la eficiencia. El cableado tradicional usa un cable por cada señal, lo que genera un gran volumen de cables, peso y complejidad. El multiplexado permite que múltiples señales compartan un mismo par de cables, reduciendo drásticamente el cableado y mejorando la comunicación entre los diversos módulos del vehículo.

¿Todos los Renault modernos usan multiplexado?

Sí, la vasta mayoría de los vehículos Renault fabricados en las últimas décadas, especialmente los modelos modernos, incorporan extensivamente sistemas de redes multiplexadas como CAN bus o LIN bus para gestionar la comunicación entre sus numerosas unidades de control electrónico.

¿Por qué es tan difícil diagnosticar un fallo en la red multiplexada?

Es complejo porque un fallo en la red puede cortar la comunicación con múltiples módulos o incluso impedir que el escáner automotriz se comunique con el vehículo. Esto requiere herramientas especializadas como el osciloscopio para "ver" las señales de datos directamente y técnicos con conocimientos avanzados en electrónica automotriz.

¿Qué es el protocolo CAN Bus?

CAN Bus (Controller Area Network) es el protocolo de comunicación multiplexada más extendido en la industria automotriz. Permite que las unidades de control electrónico (ECUs) y otros dispositivos en un vehículo se comuniquen entre sí sin un host central, de manera eficiente y robusta.

¿Puede una falla en un módulo afectar a otros en una red multiplexada?

Sí, absolutamente. Dado que los módulos comparten la misma línea de comunicación, un cortocircuito, una resistencia incorrecta o un módulo defectuoso que "inunde" la red con datos erróneos o deje de comunicarse, puede interrumpir la comunicación para otros módulos conectados a la misma red, causando múltiples síntomas aparentemente no relacionados.

El Futuro de la Conectividad en su Vehículo

Las redes multiplexadas son la columna vertebral de la electrónica automotriz moderna y la clave para el desarrollo de futuras innovaciones en vehículos como los de Renault. Su capacidad para gestionar una cantidad masiva de datos con un cableado mínimo es fundamental para la integración de sistemas avanzados de seguridad, infoentretenimiento, asistencia a la conducción y, en última instancia, la promesa de la conducción autónoma. Comprender estos sistemas no solo es vital para los profesionales del sector, sino que también ofrece una visión fascinante de la ingeniería detrás de la experiencia de conducción que disfrutamos hoy. La tecnología del multiplexado continuará evolucionando, con la posible adopción de sistemas inalámbricos o de fibra óptica, asegurando que su Renault siga siendo un referente en conectividad y rendimiento.
