Sensor de Presión del Riel de Combustible: Todo lo que Necesitas Saber

En el corazón de los sistemas de inyección modernos, ya sea diésel Common Rail o gasolina de inyección directa, reside un componente vital que asegura el suministro preciso de combustible al motor: el sensor de presión del riel. Este pequeño pero potente dispositivo, conocido comúnmente como FRP (Fuel Rail Pressure Sensor) o ICP (Injection Pressure Control Sensor), es el encargado de monitorear constantemente la presión del combustible dentro del riel de inyectores. Su funcionamiento es fundamental para que la Unidad de Control del Motor (ECU) o Módulo de Control del Tren de Potencia (PCM) pueda calcular con exactitud cuándo y cuánto combustible inyectar, optimizando así el rendimiento del motor, la eficiencia de combustible y las emisiones.

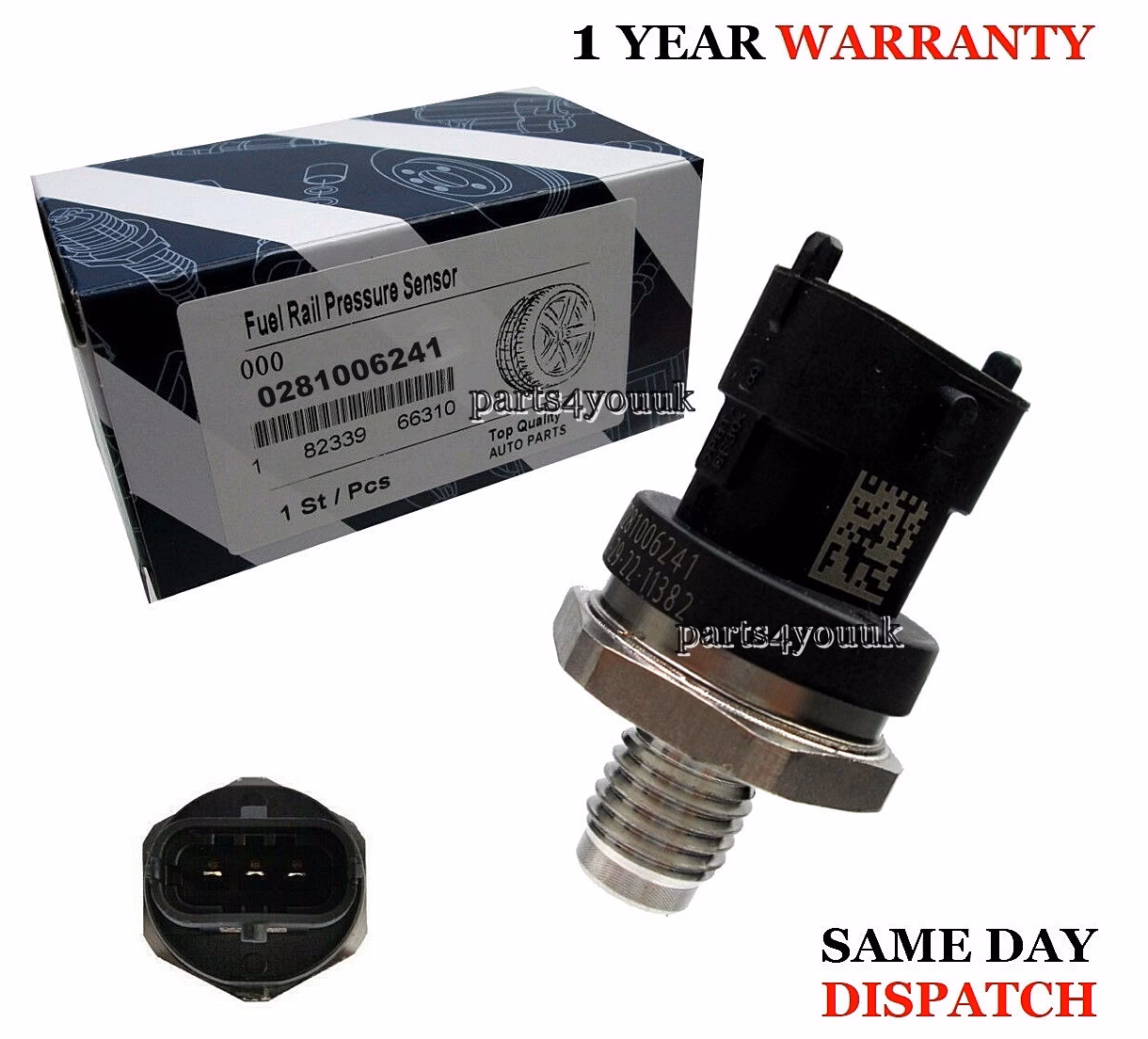

¿Qué es el Sensor de Presión del Riel de Inyectores (FRP/ICP)?

El sensor de presión del riel de inyectores es un componente electrónico crucial que se encuentra directamente montado en el riel de combustible, esa tubería robusta que almacena el combustible a alta presión antes de ser distribuido a los inyectores individuales. Su función principal es medir la presión del combustible en tiempo real y convertir esta información en una señal eléctrica que es enviada a la ECU. Sin esta lectura precisa, la computadora del vehículo no podría determinar la cantidad correcta de combustible a inyectar en los cilindros, lo que llevaría a un funcionamiento errático del motor, fallas de encendido o incluso la imposibilidad de arrancar el vehículo.

Este sensor opera bajo un principio piezoeléctrico, lo que significa que utiliza un material que genera un voltaje eléctrico cuando se le aplica una presión mecánica. En el caso del sensor FRP/ICP, una membrana de silicona se deforma mínimamente (aproximadamente 1 mm a 1500 bar) en respuesta a los cambios de presión del combustible. Esta deformación altera la resistencia eléctrica dentro del sensor, lo que a su vez modifica el voltaje de la señal que se envía a la ECU.

Funcionamiento Detallado del Sensor de Presión del Riel

El sensor de presión del riel es un dispositivo de tres cables, similar a otros sensores de presión en el vehículo. Uno de los cables es el de alimentación positiva, que recibe una tensión de referencia constante de 5 voltios desde la ECU o el módulo de control. Otro cable es la masa, que proporciona la conexión a tierra necesaria para el circuito. El tercer cable es la salida de señal, por donde el sensor envía la información de presión a la ECU en forma de voltaje.

A medida que la presión del combustible en el riel aumenta, la resistencia interna del sensor se reduce, lo que provoca un aumento en el voltaje de la señal de salida. Los fabricantes de sistemas Common Rail, como Bosch, Delphi y Siemens, han establecido valores de referencia para este voltaje: típicamente, 0.5 voltios corresponden a una presión de 0 bar (sin presión), mientras que 4.5 voltios representan la presión máxima que el sistema puede manejar, que en algunos casos puede superar los 1800 bar.

La precisión de la medición es extremadamente importante. El sensor está diseñado para tener tolerancias muy pequeñas, con una precisión de medición en el rango de servicio principal de aproximadamente ±2% del valor final. Esta exactitud es crucial porque incluso pequeñas variaciones en la presión pueden afectar significativamente el proceso de combustión y el rendimiento del motor.

Importancia del Sensor ICP en Sistemas Common Rail y de Inyección Directa

En los sistemas Common Rail, ampliamente utilizados en vehículos diésel modernos y cada vez más en motores de gasolina de inyección directa (GDI), el combustible se mantiene a presiones extremadamente altas en el riel. Esta alta presión es esencial para atomizar finamente el combustible al inyectarse directamente en la cámara de combustión, lo que mejora la eficiencia y reduce las emisiones. El sensor ICP es el ojo de la ECU en este sistema, proporcionándole los datos vitales para:

• Ajustar la presión del riel: La ECU utiliza la información del sensor para controlar la bomba de alta presión y la válvula reguladora de presión, asegurando que la presión del combustible se mantenga dentro de los rangos óptimos para cada condición de funcionamiento del motor.
• Calcular el tiempo y la duración de la inyección: Sabiendo la presión exacta, la ECU puede determinar con precisión cuándo abrir los inyectores y por cuánto tiempo, lo que afecta directamente la cantidad de combustible que entra en los cilindros.
• Diagnóstico de fallas: Si la presión no está dentro de los parámetros esperados, la ECU puede registrar un código de falla y activar la luz de "check engine" en el tablero.

En caso de que el sensor de presión del riel falle, el sistema Common Rail no puede funcionar correctamente. Para evitar un fallo total, la ECU a menudo activa una función de emergencia, donde la válvula reguladora de presión se controla "a ciegas" utilizando valores preestablecidos. Esto permite que el vehículo funcione, aunque con un rendimiento limitado y posiblemente con un modo de protección.

Síntomas Comunes de un Sensor de Presión del Riel Defectuoso

Un sensor de presión del riel que funciona mal puede manifestarse de diversas maneras, afectando gravemente el rendimiento de su vehículo Renault. Es crucial reconocer estos signos a tiempo para evitar daños mayores o quedarse varado. Algunos de los síntomas más frecuentes incluyen:

• Problemas con el encendido o el auto no enciende: Si el sensor no reporta una presión de combustible adecuada, la ECU puede impedir que los inyectores abran o que el motor arranque.
• Dificultad para arrancar el vehículo: Puede requerir varios intentos o un tiempo prolongado de arranque antes de que el motor finalmente encienda.
• Presiones elevadas o inestables: El motor puede mostrar lecturas de presión inconsistentes o excesivamente altas, lo que indica una falla en la medición o regulación.
• Ralentí inestable o irregular: El motor puede vibrar o variar sus RPM en ralentí debido a una entrega de combustible inconsistente.
• Pérdida de potencia o aceleración deficiente: Si la ECU no sabe la presión real, no puede inyectar la cantidad correcta de combustible, lo que resulta en una combustión ineficiente y una notable pérdida de rendimiento.
• Baja economía de combustible: Un sensor defectuoso puede hacer que el motor funcione "rico" (demasiado combustible) o "pobre" (poco combustible), afectando negativamente el consumo.
• El auto se detiene o cala con frecuencia: Especialmente al acelerar o al detenerse, una presión incorrecta puede hacer que el motor se apague inesperadamente.
• Luz de "Check Engine" encendida: La ECU detectará una anomalía en la lectura de presión y activará la luz de advertencia en el tablero, a menudo acompañada de códigos de falla específicos (DTCs).

Causas Comunes de Fallo del Sensor de Presión del Riel

Aunque están diseñados para ser duraderos, los sensores de presión del riel no son inmunes a fallas. Varias razones pueden llevar a su mal funcionamiento:

• Acumulación de suciedad o residuos: Contaminantes en el combustible o en el sistema pueden obstruir el sensor o interferir con su membrana.
• Pérdida de alimentación o masa: Problemas eléctricos como cables rotos, conexiones corroídas o fallos en el suministro de voltaje de la ECU pueden dejar al sensor inoperativo.
• Cortocircuito interno: Un defecto en el cableado interno del sensor puede provocar un cortocircuito, alterando su señal o dejándolo sin funcionamiento.
• Conexión defectuosa: Una mala conexión eléctrica en el conector del sensor puede causar lecturas intermitentes o nulas.
• Daño físico durante la instalación: El sensor ICP requiere un torque de instalación muy específico. Si no se instala correctamente o se aprieta en exceso, puede deformarse y dañarse internamente, volviéndose inutilizable. Por esta razón, no se recomienda instalar sensores usados, ya que podrían haber sufrido deformaciones previas.

¿Cómo Medir y Probar el Voltaje del Sensor de Presión del Riel (ICP/FRP)?

Probar el sensor de presión del riel es una tarea que se puede realizar con un multímetro, lo que le permitirá diagnosticar si el sensor está funcionando correctamente. Aquí se detallan los pasos para medir el voltaje y verificar la continuidad:

Método de Medición de Voltaje (con motor)

Este método es ideal para verificar la señal del sensor en tiempo real y la presión en el riel.

1. Localice el sensor: El sensor de presión del riel se encuentra atornillado directamente en el riel de combustible, generalmente en un extremo o en la parte superior central.
2. Prepare el multímetro: Ajuste su multímetro a la escala de voltios de corriente continua (DCV).
3. Conecte las puntas: Conecte la punta positiva (roja) del voltímetro al terminal de salida de señal del sensor (el cable de señal que va a la ECU). Conecte la punta negativa (negra) del voltímetro a una buena masa del chasis o directamente al cable de masa del sensor si es accesible y seguro.
4. Realice las mediciones:
   • Con motor detenido (contacto encendido): La señal en voltaje debe ser de aproximadamente 0.5 voltios. Este valor indica una presión cercana a cero en el riel.
   • Al accionar el arranque: El voltaje debe subir rápidamente a 1 voltio o más. Esto confirmará que la bomba de combustible está generando suficiente presión en el riel para que los inyectores puedan abrirse y la ECU los active.
   • Con motor en ralentí: El voltaje puede variar, pero generalmente se estabilizará alrededor de 1.32 voltios (para algunos sistemas).
   • Durante la aceleración: Al pisar el acelerador bruscamente (aceleración instantánea), el voltaje debería aumentar significativamente, pudiendo alcanzar hasta 3.77 voltios o más, reflejando el aumento de presión requerido.

Tabla de Referencia de Voltaje del Sensor de Presión del Riel

Los valores exactos pueden variar ligeramente según el modelo y fabricante, pero esta tabla ofrece una guía general:

Método de Prueba de Continuidad (Sensor Desconectado)

Este método ayuda a identificar si hay un cortocircuito o circuito abierto dentro del sensor mismo.

1. Localice y desconecte: Encuentre el sensor y desconecte su conector eléctrico.
2. Ajuste el multímetro: Ponga su multímetro en la configuración de ohmios (Ω).
3. Coloque las puntas: Ponga las puntas del multímetro en los terminales del sensor (no del conector del cableado del auto).
4. Verifique la lectura: Si no hay continuidad (una lectura de "OL" o un valor muy alto, dependiendo del sensor), es probable que el sensor esté defectuoso y necesite ser reemplazado. Un valor de resistencia estable y dentro de las especificaciones del fabricante (si las tiene) indicaría que el sensor está bien en términos de continuidad, pero no garantiza su precisión.
5. Reconecte: Vuelva a conectar el conector eléctrico del sensor una vez terminada la prueba.

Consideraciones al Reemplazar el Sensor de Presión del Riel

Si las pruebas indican que el sensor de presión del riel está defectuoso, será necesario reemplazarlo. Es importante tener en cuenta varios aspectos:

• Ubicación: El sensor se encuentra en el riel de inyectores. Asegúrese de identificarlo correctamente.
• Proceso: Desconecte el conector eléctrico, retire el clip de retención o los tornillos que lo sujetan, y luego retire el sensor viejo. Inserte el nuevo sensor, asegurándose de que encaje correctamente, y luego vuelva a colocar el clip o los tornillos. Finalmente, reconecte el conector eléctrico.
• Torque de Instalación: Como se mencionó, el sensor ICP es sensible a la deformación. Es crucial aplicar el torque de apriete especificado por el fabricante de su Renault para evitar daños al sensor nuevo. Un apriete excesivo lo deformará y lo inutilizará.
• Sensores Usados: No se recomienda instalar sensores de presión de riel usados. Dada su sensibilidad al torque de instalación y la posibilidad de deformación, un sensor usado podría ya estar dañado o tener una vida útil muy limitada, lo que resultaría en un problema recurrente.
• Profesionalidad: Si no se siente cómodo realizando esta tarea, es mejor llevar su vehículo a un mecánico calificado. Los sistemas de combustible de alta presión requieren precauciones de seguridad especiales.

Mantenimiento y Prevención de Problemas en el Sistema de Combustible

Aunque el sensor de presión del riel es una pieza específica, su correcto funcionamiento está intrínsecamente ligado a la salud general del sistema de combustible y del motor. Aquí hay algunos consejos para mantener su motor Renault en óptimas condiciones y prevenir problemas comunes:

• Revisión Regular del Nivel y Calidad del Aceite del Motor: Un aceite limpio y en el nivel adecuado es vital para la lubricación de componentes críticos y el funcionamiento general del motor.
• Mantenimiento del Sistema de Enfriamiento: Un sistema de enfriamiento eficiente previene el sobrecalentamiento del motor, lo que puede causar daños graves y afectar la electrónica.
• Uso de Combustible Limpio y de Calidad: La contaminación del combustible es una de las principales causas de fallas en los sistemas de inyección de alta precisión, incluyendo el sensor y los inyectores. Utilice siempre combustible de fuentes confiables.
• Reemplazo del Filtro de Combustible: Cambie el filtro de combustible según las recomendaciones del fabricante de su Renault. Un filtro obstruido puede restringir el flujo de combustible y causar problemas de presión, afectando indirectamente al sensor.
• Revisiones Periódicas y Mantenimiento Preventivo: Realice los servicios y las revisiones programadas por el fabricante. Un chequeo regular puede identificar problemas potenciales antes de que se conviertan en fallas costosas.
• Atención a la Luz de "Check Engine": Nunca ignore la luz de "Check Engine". Es un indicador temprano de que algo no está bien y una revisión temprana puede ahorrarle grandes reparaciones.

Preguntas Frecuentes sobre el Sensor de Presión del Riel

¿Cuántos voltios debe tener el sensor de presión del riel?

El voltaje del sensor de presión del riel varía según la condición de funcionamiento del motor. Como referencia general:

• Con el motor parado (contacto encendido): aproximadamente 0.5 voltios.
• Durante el ralentí: puede descender a alrededor de 1.32 voltios.
• Bajo aceleración brusca: puede aumentar hasta aproximadamente 3.77 voltios.

Una variación de unas pocas décimas de voltio en estos rangos se considera normal. Si las lecturas están significativamente fuera de estos valores, podría indicar un problema con el sensor o con la presión del combustible.

¿Qué sucede si el sensor de presión del riel está desconectado?

Si el sensor de presión del riel está desconectado, la Unidad de Control del Motor (ECU) no recibirá información crucial sobre la presión del combustible. En la mayoría de los vehículos, esto activará un modo de emergencia (limp-home mode) donde la bomba de combustible puede funcionar a una velocidad preestablecida y el motor puede operar con potencia y aceleración reducidas. Esto puede llevar a una disminución significativa en la economía de combustible, un aumento en las emisiones y, en algunos casos, el motor podría no arrancar o funcionar de manera muy errática. Es fundamental que el sensor esté correctamente conectado y funcionando para el óptimo desempeño del vehículo.

¿Cómo saber si mi sensor de combustible está dañado?

Si su vehículo presenta alguno de los siguientes síntomas, su sensor de presión del riel de combustible podría estar dañado:

• El auto tiene dificultades para arrancar o no arranca en absoluto.
• El motor se apaga o cala con frecuencia, especialmente al acelerar o detenerse.
• El motor funciona de manera irregular o "áspera".
• Experimenta una notable pérdida de potencia o una aceleración deficiente.
• La luz de "Check Engine" se enciende en el tablero.
• Observa una disminución en la economía de combustible.

Ante cualquiera de estos signos, es recomendable realizar un diagnóstico profesional o utilizar un multímetro para probar el sensor, como se describió anteriormente.

En resumen, el sensor de presión del riel es un componente indispensable para el buen funcionamiento de los modernos sistemas de inyección de combustible. Comprender su función, reconocer los síntomas de falla y saber cómo realizar un diagnóstico básico le permitirá mantener su vehículo Renault en óptimas condiciones, asegurando un rendimiento eficiente y una prolongada vida útil del motor. La inversión en un diagnóstico y reemplazo oportunos de este sensor puede evitar problemas mucho más costosos en el futuro.
