El Relé del Aire Acondicionado en tu Renault

En el complejo entramado de sistemas que componen un vehículo moderno, el aire acondicionado se ha convertido en una necesidad, especialmente en climas cálidos. Cuando deja de funcionar, la frustración es inmediata. Si bien hay muchos componentes que pueden fallar, uno pequeño pero fundamental es el relé del aire acondicionado. Este componente, a menudo pasado por alto, actúa como el cerebro de las operaciones del sistema de enfriamiento de tu Renault, controlando el flujo de energía hacia elementos críticos como el compresor. Entender su función, ubicación y cómo diagnosticar sus fallas es crucial para cualquier propietario de un Renault que desee mantener su vehículo en óptimas condiciones y disfrutar de un viaje fresco y confortable.

¿Qué es el Relé del Aire Acondicionado y Cuál es su Rol?

El relé del aire acondicionado (también conocido como AC relay o relé del compresor) es un interruptor electromagnético. Su función principal es permitir que una corriente eléctrica de baja intensidad, proveniente de la unidad de control electrónico (ECU) o el módulo de control del climatizador de tu Renault, active una corriente de alta intensidad necesaria para operar componentes de mayor consumo energético, como el compresor del aire acondicionado o, en algunos casos, los ventiladores de enfriamiento del condensador. En esencia, actúa como un puente, protegiendo los circuitos de control sensibles de las demandas de corriente elevadas de los componentes principales del sistema de A/C.

El principio de funcionamiento de un relé se basa en el electromagnetismo. Cuando una pequeña corriente pasa a través de una bobina dentro del relé, crea un campo magnético que atrae una pequeña armadura metálica. Este movimiento cierra un conjunto de contactos eléctricos, permitiendo que la corriente de mayor amperaje fluya hacia el compresor. Cuando la corriente de control se interrumpe, el campo magnético desaparece, los contactos se abren y el circuito de alta corriente se interrumpe, deteniendo el compresor.

Componentes Clave del Relé:

• Bobina: Recibe la señal de control de bajo amperaje.
• Contactos: Son los interruptores que abren o cierran el circuito de alta corriente.
• Armadura: Pieza móvil que es atraída por la bobina para cerrar los contactos.
• Resorte: Devuelve la armadura a su posición original cuando la bobina se desenergiza.

Sin este pequeño pero poderoso componente, el sistema de aire acondicionado de tu Renault no podría funcionar correctamente, ya que la ECU no podría activar directamente el compresor sin riesgo de sobrecargar sus propios circuitos.

Ubicación Específica del Relé de A/C en tu Renault

La ubicación del relé del aire acondicionado puede variar ligeramente entre los diferentes modelos de Renault y los años de fabricación. Sin embargo, hay lugares comunes donde suelen encontrarse estos relés.

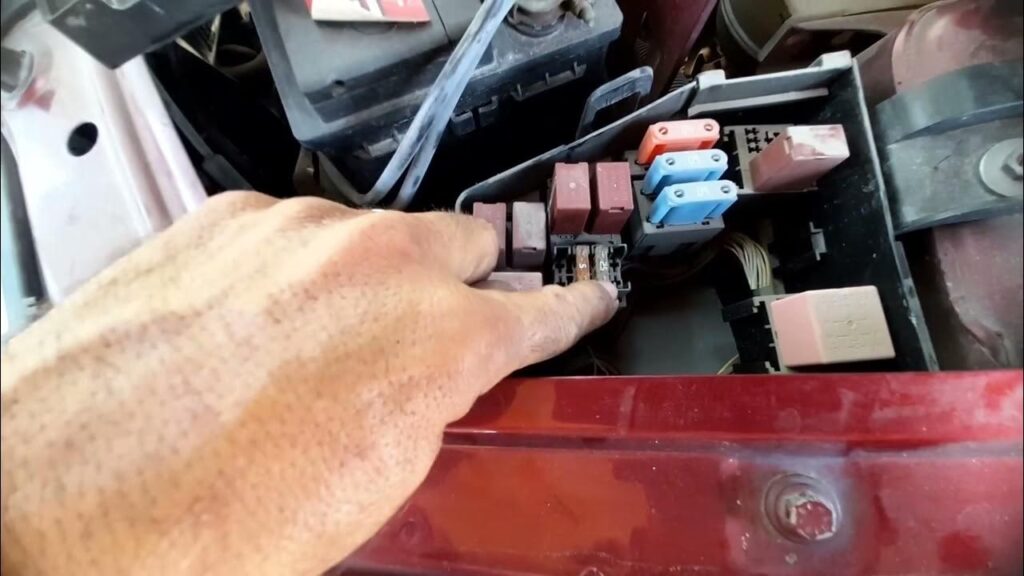

Caja de Fusibles del Compartimiento del Motor:

Este es el lugar más común para encontrar el relé del aire acondicionado en la mayoría de los vehículos, incluidos los Renault. La caja de fusibles del compartimiento del motor suele estar ubicada cerca de la batería o en uno de los lados del compartimiento, cerca de los guardabarros. Dentro de esta caja, encontrarás una serie de fusibles y relés. A menudo, la tapa de la caja tiene un diagrama o una leyenda que indica qué fusible o relé corresponde a cada función. Busca etiquetas como:

• "A/C"
• "AIR CON"
• "COMP" (de Compresor)
• "MAG CLUTCH" (de Embrague Magnético, refiriéndose al embrague del compresor)
• Un símbolo de un copo de nieve o un ventilador.

Caja de Fusibles del Interior del Vehículo:

En algunos modelos de Renault, especialmente los más antiguos o en configuraciones específicas, algunos relés relacionados con el climatizador pueden estar ubicados en la caja de fusibles del interior del vehículo, generalmente debajo del tablero, detrás de una cubierta en el lado del conductor o del pasajero. Aunque es menos común para el relé principal del compresor, es posible que relés de control secundario o para los ventiladores del habitáculo se encuentren aquí.

Consejos para la Localización:

• Consulta el Manual del Propietario: La fuente de información más precisa para tu modelo específico de Renault es el manual del propietario. Contiene diagramas detallados de la ubicación de fusibles y relés, así como sus identificaciones.
• Diagramas en la Tapa de la Caja: Muchas cajas de fusibles tienen un diagrama impreso en la parte inferior de la tapa que te ayudará a identificar el relé correcto.
• Identificación Visual: Los relés suelen ser componentes cuadrados o rectangulares de plástico, más grandes que los fusibles estándar. Puede haber varios relés idénticos, por lo que la identificación correcta es crucial.

Es importante destacar que el sistema de aire acondicionado no utiliza un solo relé. Puede haber relés separados para el compresor, los ventiladores del condensador, el ventilador del habitáculo y otros componentes, todos trabajando en conjunto para mantener la temperatura deseada.

Síntomas de un Relé de A/C Fallido: ¿Cómo Saber si es el Culpable?

Un relé de aire acondicionado defectuoso puede manifestarse de varias maneras, y los síntomas a menudo imitan los de otros problemas del sistema de A/C. Sin embargo, hay algunas señales distintivas que pueden apuntar a un relé defectuoso:

• El Aire Acondicionado No Enfría o No se Enciende: Este es el síntoma más obvio. Si el compresor no recibe energía porque el relé no cierra el circuito, el sistema no podrá enfriar el aire. Escucharás el motor, pero no sentirás el clic característico del embrague del compresor activándose.
• Funcionamiento Intermitente del A/C: El aire acondicionado puede funcionar por un tiempo y luego apagarse, o funcionar solo de forma esporádica. Esto puede ser un signo de que los contactos internos del relé están desgastados o pegajosos, lo que impide una conexión consistente.
• El Compresor No Se Activa (No Hay el "Click" Característico): Cuando enciendes el A/C, normalmente deberías escuchar un "clic" audible cuando el embrague del compresor se acopla. Si no escuchas este sonido y el ventilador del motor no se activa para enfriar el condensador, es una fuerte indicación de que el relé no está enviando energía al compresor.
• Olor a Quemado o Signos Visuales de Daño: En casos raros, un relé puede sobrecalentarse y oler a plástico quemado. Si lo retiras y ves signos de quemaduras o deformación en la carcasa o en los pines, es definitivamente defectuoso.

Es fundamental no confundir un relé defectuoso con un fusible quemado. Mientras que un fusible se quema para proteger el circuito de una sobrecarga, un relé simplemente deja de funcionar, ya sea porque sus contactos se desgastan, se pegan o la bobina interna se daña.

Diagnóstico y Sustitución del Relé: ¿Hazlo Tú Mismo o al Taller?

Diagnosticar un relé defectuoso es relativamente sencillo y, en muchos casos, su sustitución puede ser una tarea que un entusiasta del bricolaje automotriz puede realizar. Sin embargo, siempre se recomienda precaución y, si no estás seguro, buscar la ayuda de un profesional.

Pasos para el Diagnóstico:

1. Verificación del Fusible: Antes de culpar al relé, verifica el fusible del aire acondicionado. Un fusible quemado es una causa mucho más común de un A/C inoperante. Consulta el manual de tu Renault para localizar el fusible correcto y verifica si está intacto.
2. Prueba de Intercambio (Relé Gemelo): Si tu Renault tiene varios relés idénticos (por ejemplo, para el claxon o los faros) y sabes que uno de ellos funciona, puedes intentar intercambiar el relé del A/C por uno de estos. Si el A/C comienza a funcionar, el relé original está defectuoso. Si el componente del relé intercambiado (claxon, faros) deja de funcionar, también confirma que el relé original del A/C estaba bien, y el problema está en el circuito del A/C o en el relé de prueba.
3. Prueba con Multímetro (Avanzado): Para un diagnóstico más preciso, puedes usar un multímetro.
   • Prueba de Continuidad de la Bobina: Con el relé fuera del vehículo, mide la resistencia a través de los terminales de la bobina (generalmente los más delgados). Deberías obtener una lectura de baja resistencia (alrededor de 50-100 ohmios). Una lectura de circuito abierto (OL) indica una bobina rota.
   • Prueba de Funcionamiento: Conecta una fuente de alimentación de 12V a los terminales de la bobina (respetando la polaridad si aplica) y escucha un "clic". Luego, mide la continuidad a través de los contactos de potencia (los terminales más gruesos). Debería haber continuidad cuando la bobina está energizada y no cuando está desenergizada.

Sustitución del Relé:

Una vez confirmado que el relé está defectuoso, la sustitución es generalmente un proceso simple:

1. Desconecta la Batería: Siempre desconecta el terminal negativo de la batería antes de trabajar en cualquier componente eléctrico para evitar cortocircuitos.
2. Localiza el Relé: Usa el manual de tu Renault o el diagrama de la caja de fusibles para identificar el relé del A/C.
3. Retira el Relé Antiguo: Simplemente tira del relé hacia arriba. Puede requerir un poco de fuerza, pero no uses herramientas que puedan dañar los terminales o la caja.
4. Instala el Nuevo Relé: Asegúrate de que los pines del nuevo relé estén alineados correctamente con las ranuras y empújalo firmemente hasta que encaje.
5. Reconecta la Batería: Vuelve a conectar el terminal negativo de la batería.
6. Prueba el Sistema: Enciende el motor y el aire acondicionado para verificar si el sistema funciona correctamente.

Es crucial comprar un relé de reemplazo que sea idéntico en especificaciones (amperaje, configuración de pines) al original, preferiblemente una pieza original de Renault o una de un fabricante de equipos originales (OEM) de buena reputación.

El Fusible del Aire Acondicionado: Un Compañero Crucial

Aunque este artículo se centra en el relé, es imposible hablar del sistema de A/C sin mencionar el fusible. El fusible del aire acondicionado es una medida de seguridad esencial que protege el circuito del compresor y otros componentes de daños por sobrecarga eléctrica. A diferencia del relé, que controla el flujo de corriente, el fusible está diseñado para quemarse y romper el circuito si la corriente excede un límite seguro. Esto previene daños más graves y costosos a componentes como el compresor o el cableado.

Ubicación y Función del Fusible:

Al igual que el relé, el fusible del aire acondicionado suele ubicarse en la caja de fusibles del compartimiento del motor, a menudo junto al relé del compresor. Puede estar etiquetado como "A/C", "COMP" o simplemente tener un amperaje específico (por ejemplo, 10A, 15A, 20A) asociado al sistema de aire acondicionado en el diagrama. Si el fusible se quema repetidamente, es una señal de un problema subyacente más grave, como un compresor que está consumiendo demasiada corriente o un cortocircuito en el cableado, y no debe ser ignorado.

Tabla Comparativa: Relé vs. Fusible del A/C

Mantenimiento Preventivo del Sistema de A/C de tu Renault

Aunque el relé es un componente relativamente simple y robusto, el mantenimiento general del sistema de aire acondicionado de tu Renault puede contribuir a su longevidad y eficiencia, incluyendo la de sus componentes eléctricos.

• Revisión Periódica del Refrigerante: Asegúrate de que el nivel de refrigerante sea el adecuado. Un nivel bajo puede hacer que el compresor trabaje más de lo necesario, lo que podría estresar el relé.
• Limpieza del Condensador: El condensador (ubicado en la parte delantera del vehículo, frente al radiador) puede acumular suciedad y escombros, lo que reduce su eficiencia y hace que el compresor trabaje más. Límpialo suavemente con agua y aire a baja presión.
• Uso Regular del A/C: Incluso en invierno, es recomendable encender el aire acondicionado de tu Renault durante unos minutos cada pocas semanas. Esto ayuda a lubricar los sellos del compresor y asegura que todos los componentes, incluido el relé, se mantengan activos.
• Inspección Visual de Cableado: De vez en cuando, revisa el cableado alrededor del compresor y la caja de fusibles en busca de signos de desgaste, corrosión o daños que puedan afectar el rendimiento del relé o del fusible.
• Filtro de Polen (Filtro de Habitáculo): Aunque no afecta directamente al relé, un filtro de polen obstruido puede reducir el flujo de aire y hacer que el ventilador del habitáculo trabaje más, lo que puede tener un impacto indirecto en la demanda eléctrica general del sistema.

Preguntas Frecuentes sobre el Relé del Aire Acondicionado en Renault

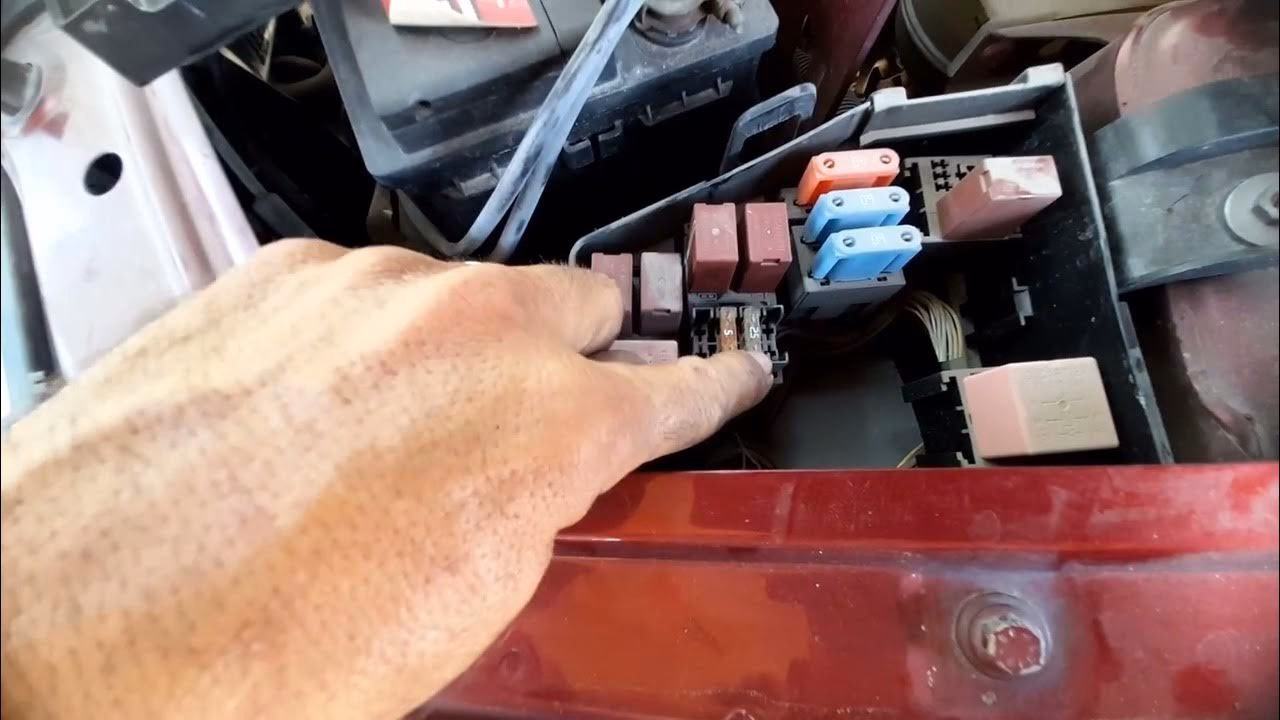

¿Dónde se encuentra el relay de aire acondicionado en un Renault?

Generalmente, el relé del aire acondicionado en un Renault se encuentra en la caja de fusibles y relés ubicada en el compartimiento del motor, cerca de la batería. Puedes consultar el manual del propietario de tu modelo específico o el diagrama en la tapa de la caja de fusibles para una ubicación exacta, buscando etiquetas como "A/C", "COMP" o "MAG CLUTCH".

¿Qué función tiene el relay en un aire acondicionado de coche?

El relé del aire acondicionado actúa como un interruptor electromagnético. Su función es permitir que una pequeña señal eléctrica de control active una corriente de mayor amperaje, necesaria para energizar componentes como el compresor del aire acondicionado, protegiendo así los circuitos de control sensibles de sobrecargas.

¿Qué fusible es el del aire acondicionado en un Renault?

El fusible del aire acondicionado en un Renault suele estar en la misma caja de fusibles del compartimiento del motor que el relé. Búscalo etiquetado como "A/C", "AIR CON", "COMP" o con un símbolo relacionado con el aire acondicionado en el diagrama de la caja de fusibles o en el manual del propietario. Es un fusible de mayor amperaje que los de los circuitos de menor consumo.

¿Cómo puedo saber si el relé del aire acondicionado está fallando?

Los síntomas comunes incluyen que el aire acondicionado no enfría o no se enciende en absoluto, un funcionamiento intermitente del sistema, o la ausencia del "clic" característico cuando el compresor debería activarse. También puede haber un olor a quemado si el relé está sobrecalentado.

¿Es difícil reemplazar el relé del A/C en un Renault?

Para la mayoría de los modelos de Renault, reemplazar el relé del A/C es una tarea relativamente sencilla que puedes hacer tú mismo. Implica desconectar la batería, localizar el relé, extraerlo y colocar el nuevo. Sin embargo, siempre se recomienda precaución y, si no te sientes cómodo con el trabajo eléctrico, es mejor acudir a un mecánico profesional.

Entender el rol del relé del aire acondicionado y saber cómo diagnosticarlo puede ahorrarte tiempo y dinero en reparaciones. Es un componente pequeño, pero su correcto funcionamiento es esencial para el confort en tu Renault. Mantente atento a los síntomas, realiza un mantenimiento preventivo y no dudes en buscar ayuda profesional si la situación lo requiere, asegurando así que tu vehículo siempre te ofrezca la frescura que mereces.
