Caja de Fusibles Renault: Dónde Encontrarla y Cómo Funciona

En el complejo entramado de un vehículo moderno como tu Renault, cada componente eléctrico, desde la radio hasta el motor de arranque, depende de un flujo constante y seguro de electricidad. Sin embargo, en ocasiones, este flujo puede verse interrumpido por una sobrecarga o un cortocircuito. Es aquí donde entran en juego los fusibles, pequeños guardianes diseñados para sacrificarse y proteger los sistemas eléctricos más grandes y costosos de tu coche. Saber dónde encontrar la caja de fusibles de tu Renault y cómo manejarla es una habilidad esencial para cualquier propietario, ya que te permitirá diagnosticar y solucionar rápidamente muchos problemas eléctricos comunes sin necesidad de visitar un taller.

Desde una luz interior que no enciende hasta un elevalunas eléctrico que se niega a funcionar, la causa suele ser un simple fusible quemado. Comprender la función de estos pequeños dispositivos y dominar el proceso de su inspección y reemplazo puede ahorrarte tiempo y dinero, además de brindarte una mayor sensación de control sobre el mantenimiento de tu vehículo. En este artículo, exploraremos las ubicaciones más comunes de las cajas de fusibles en los modelos Renault, te enseñaremos a identificar un fusible quemado y te guiaremos paso a paso en su reemplazo, asegurando que estés preparado para cualquier eventualidad.

Ubicaciones Comunes de la Caja de Fusibles en tu Renault

La ubicación de la caja de fusibles en tu Renault puede variar ligeramente dependiendo del modelo y el año de fabricación, ya que los ingenieros de Renault las sitúan en los lugares más convenientes y protegidos para cada diseño específico. Sin embargo, existen tres áreas principales donde es más probable que encuentres una o incluso varias cajas de fusibles en tu vehículo. Conocer estas ubicaciones te ahorrará tiempo al momento de una inspección o reparación.

Bajo el Capó, en el Compartimento del Motor

Una de las ubicaciones más frecuentes para la caja de fusibles principal es en el compartimento del motor. Esta caja suele ser más grande y contiene fusibles de mayor amperaje, así como relés, que controlan sistemas esenciales como el motor, los faros principales, la bomba de combustible, el sistema de frenos ABS, la dirección asistida y otros componentes de alta demanda eléctrica. Generalmente, la encontrarás cerca de la batería o en uno de los lados del compartimento del motor, cubierta por una tapa de plástico que suele tener un diagrama o leyenda en su interior o exterior. Esta tapa está diseñada para proteger los fusibles de la humedad, el polvo y las vibraciones del motor.

Dentro del Habitáculo, Bajo el Salpicadero o en la Guantera

Otra ubicación muy común es dentro del habitáculo del vehículo, accesible desde el asiento del conductor o del pasajero. Esta caja de fusibles, a menudo más pequeña que la del motor, suele proteger circuitos relacionados con los accesorios interiores y sistemas de menor amperaje. Puedes encontrarla:

• Bajo el salpicadero (lado del conductor): Es frecuente que esté detrás de un panel extraíble cerca de la rodilla izquierda del conductor, o incluso detrás de un compartimento de almacenamiento pequeño.

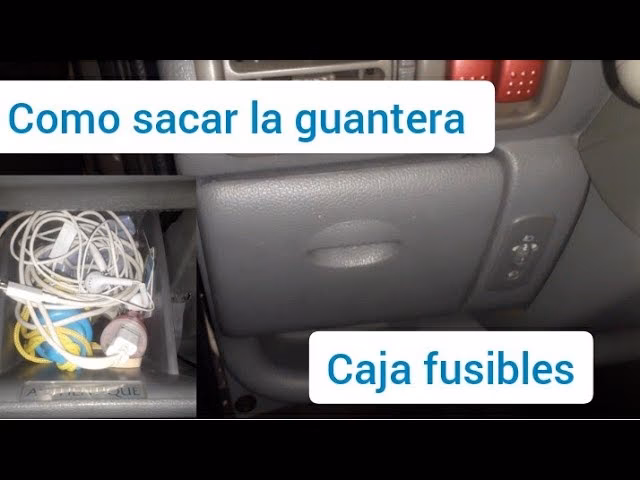

• Detrás de la guantera: En algunos modelos, tendrás que abrir la guantera y, en ocasiones, incluso retirarla o presionar unas pestañas para acceder a la caja de fusibles que se encuentra detrás.
• En la consola central: Menos común, pero algunos vehículos pueden tener una pequeña caja de fusibles en esta área.

Los fusibles en esta ubicación suelen proteger componentes como la radio, el sistema multimedia, el encendedor de cigarrillos (o toma de 12V), los elevalunas eléctricos, las luces interiores, los limpiaparabrisas, el aire acondicionado y los sistemas de seguridad pasiva como los airbags.

En el Maletero o en el Área Trasera del Vehículo

Aunque menos frecuente como caja principal, algunos modelos Renault, especialmente aquellos con sistemas eléctricos más complejos o con muchas opciones de equipamiento trasero (como sistemas de sonido premium o enganches para remolque), pueden tener una caja de fusibles secundaria en el maletero o en el área trasera. Esta caja suele estar oculta detrás de un panel lateral o bajo el piso del maletero, y protege componentes como la iluminación trasera, el sistema de remolque, o accesorios específicos del maletero.

La mejor manera y la más fiable para localizar la(s) caja(s) de fusibles de tu modelo específico de Renault es consultar el manual del propietario de tu vehículo. Este manual no solo te indicará la ubicación exacta, sino que también proporcionará un diagrama detallado de cada fusible, especificando su amperaje y la función que protege, información crucial para cualquier diagnóstico o reemplazo.

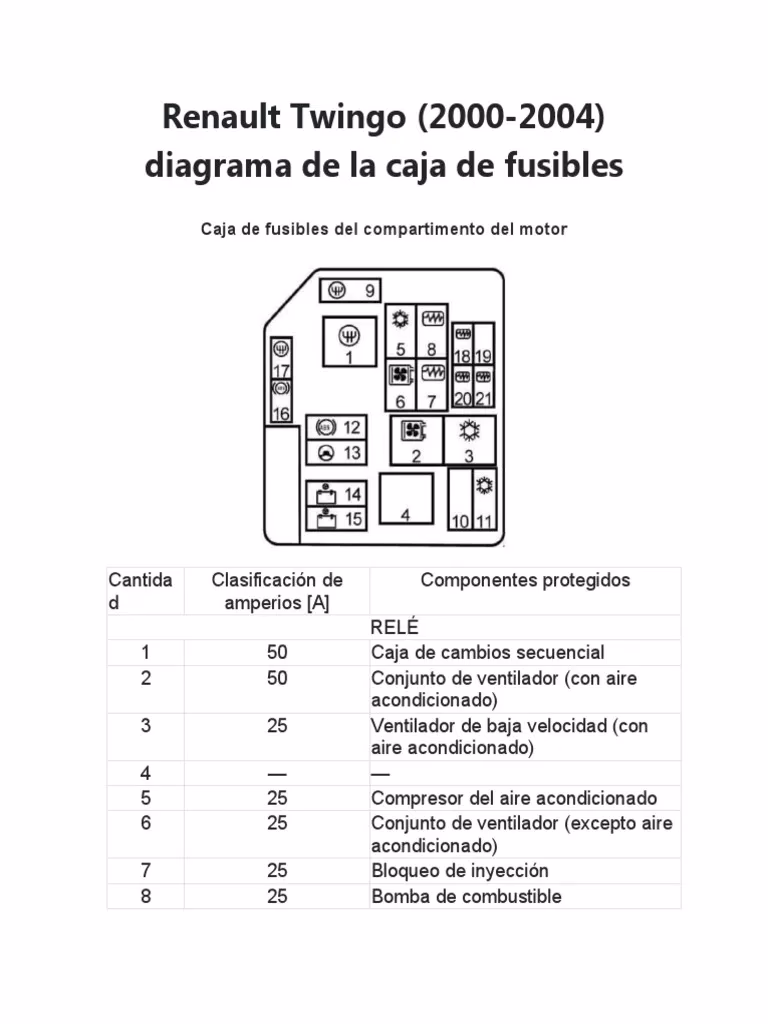

Identificando la Caja de Fusibles y su Diagrama

Una vez que has localizado la posible ubicación de la caja de fusibles en tu Renault, el siguiente paso es identificarla correctamente y, lo que es más importante, entender su diagrama. Las cajas de fusibles son generalmente recipientes de plástico, a menudo de color negro o gris oscuro, con una tapa que se puede quitar fácilmente, a veces con clips o lengüetas.

Al abrir la tapa, te encontrarás con una serie de fusibles de diferentes colores y tamaños, insertados en ranuras. Lo que hace que cada caja de fusibles sea verdaderamente útil es el diagrama de fusibles asociado. Este diagrama, que puede estar impreso en la parte interior de la tapa, en una pegatina dentro de la caja, o en una página específica del manual del propietario, es tu mapa para el sistema eléctrico de tu Renault. Muestra la ubicación de cada fusible, su amperaje (indicado por un número y su color), y el componente o circuito que protege (a menudo con un símbolo o una abreviatura). Es fundamental no perder este diagrama, ya que sin él, identificar qué fusible corresponde a cada función puede ser una tarea de ensayo y error muy frustrante.

Los fusibles más comunes en los vehículos modernos, incluyendo los Renault, son del tipo de cuchilla (o de lámina). Vienen en varios tamaños (mini, estándar, maxi) y están codificados por colores para indicar su amperaje: por ejemplo, un fusible rojo es de 10 amperios, uno azul de 15 amperios, y uno amarillo de 20 amperios. Algunos vehículos también pueden usar fusibles de cartucho o fusibles de tipo JCASE para circuitos de mayor amperaje.

Entendiendo por Qué los Fusibles se Queman

La razón principal por la que un fusible se quema es porque ha cumplido su propósito: proteger un circuito eléctrico de un daño mayor. Un fusible contiene un filamento metálico que se derrite y rompe la conexión cuando la corriente eléctrica que lo atraviesa excede un límite seguro. Las causas más comunes para que esto ocurra son:

• Sobrecarga: Esto sucede cuando un circuito intenta consumir más corriente de la que está diseñado para manejar. Por ejemplo, si conectas demasiados accesorios de alta potencia a una toma de 12V, o si un motor eléctrico (como el de un elevalunas) tiene que trabajar más de lo normal debido a una obstrucción.
• Cortocircuito: Esta es la causa más común y peligrosa. Un cortocircuito ocurre cuando la corriente eléctrica encuentra un camino más corto y de menor resistencia para regresar a la fuente de alimentación, generalmente debido a un cable pelado o dañado que hace contacto con una superficie metálica del chasis. Esto provoca un pico de corriente muy alto y repentino, que el fusible detiene instantáneamente.
• Componente defectuoso: Un componente eléctrico que funciona mal puede consumir una cantidad excesiva de corriente o crear un cortocircuito interno, lo que a su vez quema el fusible que lo protege.

Es importante entender que un fusible quemado es un síntoma, no la causa raíz del problema. Si un fusible se quema repetidamente después de ser reemplazado, indica que hay un problema subyacente más serio en el circuito, como un cortocircuito persistente o un componente defectuoso, que debe ser diagnosticado y reparado por un profesional.

Cómo Revisar y Reemplazar un Fusible en tu Renault

Revisar y reemplazar un fusible es una tarea sencilla que puedes realizar tú mismo, pero requiere atención y seguir unos pasos de seguridad para evitar daños mayores o lesiones personales. Aquí te explicamos cómo hacerlo:

1. Prepara tu Renault: Asegúrate de que el motor esté apagado y la llave de encendido esté retirada para evitar cualquier descarga eléctrica accidental o que se activen sistemas. Si vas a trabajar en un área con fusibles de alto amperaje o en la caja del motor, considera desconectar el terminal negativo de la batería como medida de seguridad adicional extrema, aunque para cambiar fusibles pequeños no suele ser necesario.
2. Localiza la caja de fusibles: Usa tu manual del propietario o la información de este artículo para encontrar la caja de fusibles relevante para el circuito que está fallando.
3. Identifica el fusible defectuoso: Consulta el diagrama de la caja de fusibles para identificar el fusible específico que corresponde al componente que no funciona. Una vez localizado, puedes inspeccionarlo visualmente. Un fusible quemado tendrá el filamento metálico en su interior roto o derretido. A veces, el cuerpo de plástico puede estar oscurecido o ligeramente deformado. Si no estás seguro, puedes usar un probador de fusibles (un pequeño dispositivo de bajo costo que indica si el fusible tiene continuidad).
4. Retira el fusible quemado: La mayoría de las cajas de fusibles de Renault vienen con una pequeña pinza de plástico (extractor de fusibles) que se encuentra en la tapa de la caja o en algún lugar cercano. Usa esta pinza para agarrar el fusible firmemente y tirar de él hacia arriba. Si no tienes la pinza, puedes usar unas pinzas de punta fina, con cuidado de no dañar los terminales adyacentes.
5. Prepara el fusible de reemplazo: Es crucial reemplazar el fusible quemado con uno nuevo del mismo amperaje exacto y del mismo tipo (mini, estándar, maxi). Nunca uses un fusible con un amperaje más alto, ya que esto eliminaría la protección del circuito y podría provocar un sobrecalentamiento de los cables, un incendio o daños graves a los componentes. Los fusibles están codificados por color según su amperaje, lo que facilita la identificación.
6. Inserta el nuevo fusible: Alinea el nuevo fusible con las ranuras vacías y presiónalo firmemente hasta que encaje en su lugar. Asegúrate de que esté bien asentado.
7. Prueba el circuito: Una vez que el nuevo fusible esté en su lugar, vuelve a encender el vehículo (o el sistema afectado) y verifica si el componente eléctrico funciona correctamente.
8. Cierra la caja de fusibles: Vuelve a colocar la tapa de la caja de fusibles para proteger los componentes internos de la humedad y la suciedad.

Si el nuevo fusible se quema inmediatamente o poco después de ser reemplazado, esto es una señal clara de que hay un problema subyacente más grave en el circuito, como un cortocircuito o un componente dañado. En este caso, no intentes reemplazar el fusible repetidamente; es hora de buscar la ayuda de un mecánico o electricista automotriz cualificado para diagnosticar y reparar la causa raíz del problema.

Ejemplos Comunes de Circuitos Protegidos por Fusibles en Renault

Aunque el diagrama específico de tu Renault es la fuente definitiva, la siguiente tabla muestra ejemplos comunes de sistemas y componentes que suelen estar protegidos por fusibles en casi cualquier vehículo, incluyendo los modelos Renault. Esto te dará una idea general de qué buscar cuando un determinado sistema deja de funcionar.

Consejos Adicionales y Precauciones Importantes

Además de saber dónde y cómo cambiar un fusible, hay algunos consejos y precauciones que te ayudarán a manejar los problemas eléctricos de tu Renault de manera segura y efectiva:

• Lleva siempre fusibles de repuesto: Es una buena práctica tener un pequeño kit de fusibles de repuesto de los amperajes más comunes en tu guantera. Son económicos y pueden sacarte de un apuro en el momento menos pensado.
• Nunca uses un fusible de mayor amperaje: Lo hemos mencionado, pero es crucial. Poner un fusible de mayor amperaje que el especificado es extremadamente peligroso. Podría causar un sobrecalentamiento del cableado, lo que llevaría a un incendio en el vehículo, ya que el fusible no se quemaría para proteger el circuito.
• Nunca uses papel de aluminio o alambre: Bajo ninguna circunstancia intentes usar papel de aluminio, alambre u otro conductor para reemplazar un fusible quemado. Esto es increíblemente peligroso y puede provocar graves daños al sistema eléctrico de tu Renault o incluso un incendio.
• Si el fusible se quema repetidamente: Si un mismo fusible se quema varias veces, es una señal inequívoca de que hay un problema subyacente en el circuito. Podría ser un cortocircuito intermitente, un componente defectuoso o un cableado dañado. En este caso, no sigas reemplazándolo; busca la ayuda de un profesional para un diagnóstico y reparación adecuados.
• Consulta el manual del propietario: Este es tu recurso más valioso. El manual de tu Renault no solo te mostrará la ubicación exacta de las cajas de fusibles, sino también el diagrama de fusibles específico para tu modelo, con los amperajes correctos y las funciones de cada fusible.

Preguntas Frecuentes sobre la Caja de Fusibles de tu Renault

A continuación, respondemos algunas de las preguntas más comunes que surgen cuando se trata de la caja de fusibles de un Renault:

¿Qué tipo de fusibles usa mi Renault?

La mayoría de los modelos Renault modernos utilizan fusibles de cuchilla (blade fuses) en diferentes tamaños: mini, estándar (ATO/ATC) y maxi. Algunos sistemas de alta corriente pueden usar fusibles de cartucho o tipo JCASE. Siempre verifica el manual del propietario para saber el tipo y amperaje exacto que tu vehículo requiere.

¿Puedo conducir mi Renault con un fusible quemado?

Depende de qué sistema esté afectado. Si es el fusible de la radio o del encendedor de cigarrillos, probablemente puedas conducir sin problema. Sin embargo, si es un fusible que controla sistemas de seguridad críticos como los frenos ABS, la dirección asistida, las luces exteriores o el motor, no es seguro conducir el vehículo y debes reemplazar el fusible de inmediato o llevarlo a un taller.

¿Cómo sé si un fusible está quemado?

La forma más sencilla es una inspección visual: el pequeño filamento metálico dentro del fusible estará roto o derretido. Algunos fusibles tienen una pequeña ventana transparente que facilita esta inspección. Si no estás seguro o el filamento no es visible, puedes usar un probador de fusibles, que se ilumina si el fusible está intacto.

¿Dónde encuentro el diagrama de fusibles específico para mi modelo Renault?

El diagrama de fusibles suele estar impreso en la parte interior de la tapa de la caja de fusibles, en una pegatina dentro de la propia caja o, lo más importante, detallado en el manual del propietario de tu Renault. Este es el documento más preciso y confiable.

¿Es normal que un fusible se queme?

Ocasionalmente, sí. Un fusible puede quemarse debido a una sobrecarga puntual o un pequeño cortocircuito transitorio. Sin embargo, si un mismo fusible se quema repetidamente, no es normal y es una señal de un problema eléctrico subyacente que requiere atención profesional.

En resumen, la caja de fusibles de tu Renault es un componente vital para el correcto funcionamiento de todos sus sistemas eléctricos. Saber dónde se encuentra, cómo interpretar su diagrama y cómo reemplazar un fusible quemado te brinda una capacidad invaluable para solucionar problemas comunes y mantener tu vehículo en óptimas condiciones. Recuerda siempre la importancia de la seguridad y de utilizar el fusible de amperaje correcto. Con un poco de conocimiento y las herramientas adecuadas, podrás manejar muchos de los desafíos eléctricos que tu Renault pueda presentar, garantizando una conducción segura y sin interrupciones.
