Válvulas de Admisión y Escape: El Corazón del Motor

En el complejo universo de la mecánica automotriz, existen componentes que, aunque pequeños, son absolutamente vitales para el funcionamiento óptimo de un motor. Las válvulas de admisión y escape son, sin duda, dos de estas piezas fundamentales. Actuando como las 'puertas' del motor, controlan con precisión milimétrica el flujo de gases y aire, permitiendo que el ciclo de combustión se lleve a cabo de manera eficiente. Comprender su función, diferencias y posibles fallos no solo es fascinante, sino crucial para el mantenimiento y la salud de tu vehículo.

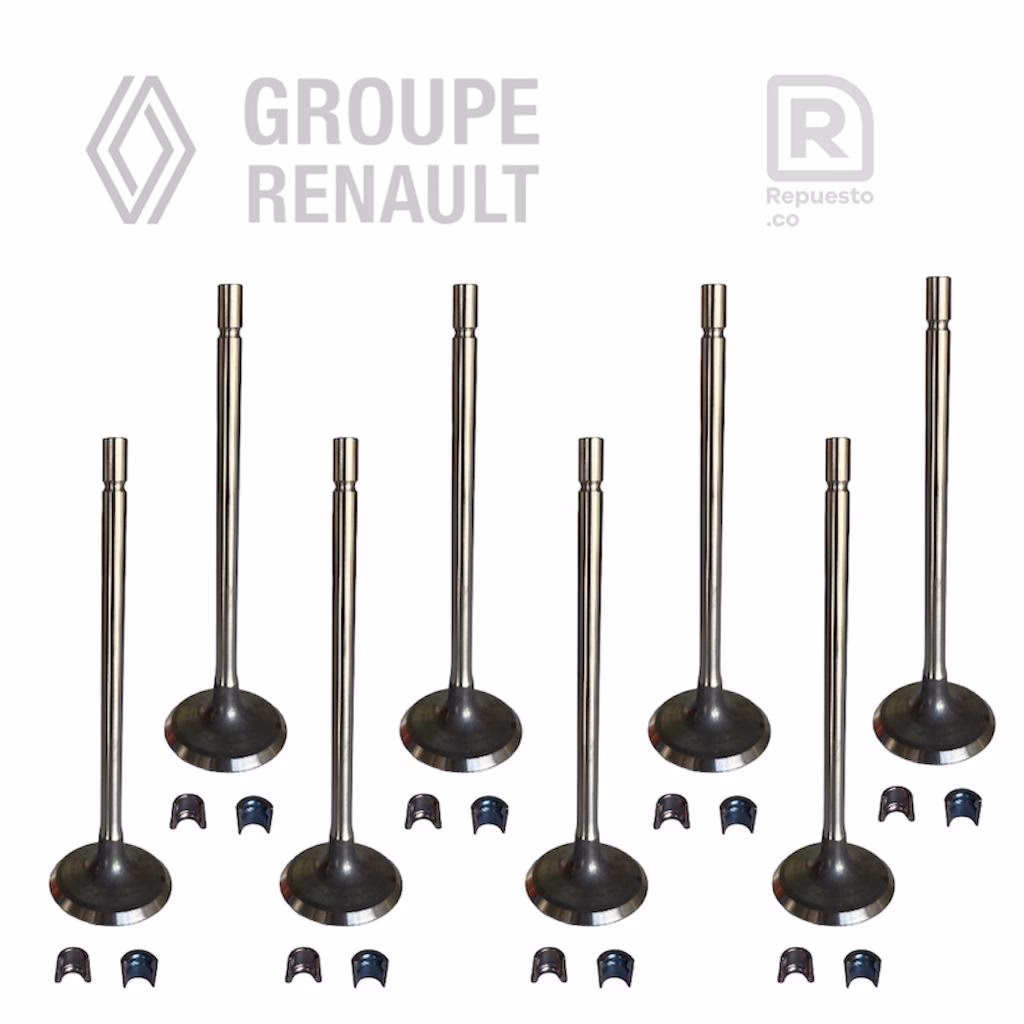

¿Qué Son y Cuántas Válvulas Hay en un Motor?

Las válvulas de admisión y de escape son componentes metálicos diseñados para regular la entrada de la mezcla aire-combustible y la salida de los gases quemados hacia y desde la cámara de combustión y los cilindros del motor. Su operación sincronizada es esencial para el ciclo de cuatro tiempos que impulsa la mayoría de los vehículos modernos, incluyendo los de la marca Renault.

Fabricadas con materiales de alta resistencia, como aleaciones de acero especiales, estas válvulas están diseñadas para soportar las extremas temperaturas y presiones que se generan dentro del motor. La elección del material es crítica, especialmente para las válvulas de escape, que están expuestas a condiciones mucho más severas.

En cuanto a su número, la configuración más común en muchos motores es de dos válvulas por cada cilindro: una válvula de admisión y una válvula de escape. Sin embargo, los diseños modernos, especialmente en motores de alto rendimiento o aquellos que buscan mayor eficiencia, pueden incorporar tres, cuatro o incluso cinco válvulas por cilindro. Por ejemplo, los motores de 16 válvulas (comunes en configuraciones de cuatro cilindros) tienen cuatro válvulas por cilindro (dos de admisión y dos de escape), lo que permite un mejor flujo de aire y gases, optimizando la combustión y la potencia.

Cómo Identificar las Válvulas de Admisión y Escape

Saber cuál es la válvula de admisión y cuál la de escape es fundamental para cualquier diagnóstico o mantenimiento. Aunque ambas comparten una estructura similar (con un plato o cabeza, un vástago y un asiento), existen diferencias clave que permiten identificarlas:

• Tamaño: La válvula de admisión suele ser de mayor tamaño (diámetro del plato) que la de escape. Esto se debe a que necesita permitir una entrada más eficiente y voluminosa de la mezcla de aire y combustible al cilindro. Un mayor diámetro facilita el llenado del cilindro, lo que se traduce en una combustión más potente.
• Ubicación: Dentro de la culata, las válvulas de admisión se encuentran generalmente en el lado donde se conecta el colector de admisión (por donde entra el aire y el combustible). Las válvulas de escape, por su parte, están ubicadas en el lado del colector de escape, por donde los gases quemados son expulsados.
• Coloración (tras uso): Después de un tiempo de uso, las válvulas de escape a menudo presentan una coloración más oscura o carbonizada debido a las altas temperaturas y los residuos de la combustión. Las de admisión, al manejar una mezcla más "limpia" (aire y combustible sin quemar), tienden a estar menos afectadas por la carbonización.
• Materiales: Aunque a simple vista esto no es obvio, internamente, las válvulas de escape están fabricadas con aleaciones que soportan temperaturas significativamente más altas, a menudo con mayor contenido de cromo, níquel o cobalto.

Para una identificación precisa y cualquier tipo de intervención, siempre es recomendable recurrir a un profesional. Ellos cuentan con la experiencia y las herramientas para distinguir correctamente cada componente y asegurar un trabajo seguro y eficaz.

La Intrincada Danza del Ciclo de Combustión

El funcionamiento de las válvulas está intrínsecamente ligado al ciclo de cuatro tiempos de un motor de combustión interna, una secuencia precisa de eventos que convierte el combustible en movimiento. Veamos cómo actúan en cada fase:

1. Admisión: Este es el primer paso donde el motor "respira". La válvula de admisión se abre, permitiendo la entrada de la mezcla de aire y combustible (o solo aire en motores de inyección directa) a la cámara de combustión. Simultáneamente, el pistón desciende, creando un vacío que succiona la mezcla. Este movimiento del pistón está directamente conectado al cigüeñal y la biela, iniciando el movimiento rotatorio.
2. Compresión: Una vez que el cilindro está lleno, tanto la válvula de admisión como la de escape se cierran herméticamente. El pistón comienza su ascenso, comprimiendo la mezcla aire-combustible. Esta compresión aumenta drásticamente la presión y la temperatura de la mezcla, preparándola para la combustión. Justo antes del punto más alto del pistón, se inyecta el combustible (si es inyección indirecta) o se enciende la bujía.
3. Expansión (o Combustión/Potencia): Este es el momento en que se genera la energía. La bujía produce una chispa (en motores de gasolina) o la alta compresión enciende el diésel, provocando una explosión controlada de la mezcla. La fuerza de esta explosión empuja violentamente el pistón hacia abajo. Ambas válvulas permanecen firmemente cerradas para contener la presión y maximizar la fuerza de expansión, que es la que finalmente impulsa el vehículo.
4. Escape: Después de la explosión y el descenso del pistón, los gases de combustión deben ser expulsados. Cuando el cigüeñal sigue girando, el pistón comienza su ascenso nuevamente. En este momento, la válvula de escape se abre, permitiendo que los gases quemados sean empujados fuera del cilindro y hacia el sistema de escape del vehículo. Una vez que los gases son liberados, la válvula de escape se cierra, y el ciclo completo puede comenzar de nuevo con la fase de admisión.

Esta secuencia se repite miles de veces por minuto, demostrando la increíble precisión y resistencia que requieren las válvulas.

Diferencias Fundamentales: Admisión vs. Escape

Aunque trabajan en conjunto, las válvulas de admisión y escape son muy diferentes en cuanto a las condiciones que soportan y, por ende, en su diseño y materiales. Aquí una tabla comparativa:

La temperatura extrema es el factor determinante en la diferencia de materiales. Las válvulas de escape deben ser capaces de mantener su integridad estructural y su forma a temperaturas que harían fundir o deformar otros metales. Por ello, se utilizan aleaciones con mayor resistencia al calor, a menudo con un alto contenido de cromo, níquel o incluso cobalto.

Anatomía de una Válvula: Conociendo sus Componentes

La estructura de una válvula, aunque aparentemente simple, es el resultado de una ingeniería precisa para garantizar su durabilidad y funcionamiento. Sus componentes principales son:

• Plato o Cabeza: Es la parte superior y más ancha de la válvula, similar a la cabeza de un clavo grande. Su función principal es sellar herméticamente la cámara de combustión cuando la válvula está cerrada y permitir el flujo máximo cuando está abierta. Puede tener diferentes formas (plano, cóncavo o convexo) según el diseño del motor y la optimización del flujo de gases.
• Asiento: No es parte de la válvula en sí, sino una superficie maquinada en la culata (o un inserto) donde el plato de la válvula se apoya para lograr un cierre hermético. Un buen asiento es crucial para evitar fugas de compresión y mantener la eficiencia del motor.
• Vástago o Cuerpo de la Válvula: Es la pieza alargada y cilíndrica que se une al plato. Se desliza a través de la guía de la válvula en la culata y es la parte que es accionada por el mecanismo de la distribución (árbol de levas, balancines) para abrir y cerrar la válvula. Su superficie debe ser extremadamente lisa para minimizar la fricción y el desgaste.
• Muelle (Resorte de Válvula): Estos resortes son esenciales para asegurar el cierre rápido y efectivo de las válvulas. Su tensión debe ser cuidadosamente calibrada: lo suficientemente alta para cerrar la válvula rápidamente incluso a altas revoluciones del motor, y lo suficientemente baja para no imponer esfuerzos excesivos en el mecanismo de apertura. Los muelles evitan que la válvula "flote" a altas RPM, lo que podría causar contacto con el pistón.
• Chaveta: Pequeñas piezas en forma de cuña que se insertan en ranuras en el vástago de la válvula y se acoplan con el platillo del resorte. Su función es unir de forma segura el muelle y el platillo a la válvula, evitando que esta se desajuste o se separe, lo que sería catastrófico para el motor.
• Guías de Válvula: Son casquillos cilíndricos insertados en la culata a través de los cuales se desliza el vástago de la válvula. Su función principal es mantener la válvula centrada y guiar su movimiento preciso. También ayudan a disipar el calor del vástago al culata y a controlar el paso de aceite hacia la cámara de combustión, evitando su acumulación excesiva.

Variedades de Válvulas: Monometálicas, Bimetálicas y Huecas

La ingeniería de las válvulas ha evolucionado para adaptarse a las demandas de rendimiento y durabilidad de los motores modernos. Principalmente, encontramos tres tipos:

• Válvula Monometálica: Como su nombre indica, se fabrican de un solo tipo de material, generalmente un acero aleado resistente a las altas temperaturas, como el acero al cromo-silicio o el acero al molibdeno. Son comunes en motores de rendimiento estándar y donde las temperaturas no son extremadamente críticas. Su simplicidad de fabricación las hace más económicas.
• Válvula Bimetálica: Diseñadas para soportar condiciones más exigentes, estas válvulas combinan dos materiales diferentes, fusionados por soldadura a fricción en la unión del vástago y el plato. Típicamente, el plato (que soporta las temperaturas más altas) está hecho de una aleación de alta resistencia al calor (ej. acero austenítico con níquel y cromo), mientras que el vástago (que requiere resistencia al desgaste y menor coeficiente de expansión) está hecho de un acero diferente. Esta combinación optimiza las propiedades en cada parte de la válvula.
• Válvulas Huecas: Se utilizan en motores de alto rendimiento o en aquellos donde la reducción de peso y la disipación de calor son críticas. El vástago y/o el plato de estas válvulas son huecos y a menudo se rellenan con sodio. El sodio es un metal que se licúa a temperaturas de operación y actúa como un medio de transferencia de calor, moviéndose dentro de la cavidad para llevar el calor del plato a través del vástago hacia la guía y la culata, donde puede disiparse más fácilmente. Esto reduce la temperatura operativa de la válvula, prolongando su vida útil y permitiendo mayores revoluciones.

Problemas Comunes y Fallas en las Válvulas

A pesar de su robustez, las válvulas pueden sufrir fallos que afectan gravemente el rendimiento del motor. Las fallas en las válvulas de admisión (y de escape) son críticas y requieren atención inmediata. Algunas de las causas más comunes incluyen:

• Ajuste de Juego Incorrecto: El "juego de válvulas" es el espacio libre entre el vástago de la válvula y el componente que lo acciona (como un balancín). Si este juego es demasiado estrecho o excesivo, la válvula puede no cerrar completamente o no abrirse lo suficiente. Un juego insuficiente, por ejemplo, puede causar que la válvula no asiente correctamente, provocando fugas de compresión y un sobrecalentamiento del plato de la válvula, lo que lleva a la deformación o incluso la quema de la válvula.
• Mal Montaje del Muelle: Un muelle de válvula mal instalado o dañado puede provocar un "pandeo lateral" o una tensión inadecuada. Si el muelle no ejerce la fuerza correcta, la válvula puede no cerrar a tiempo o rebotar en su asiento, permitiendo fugas de compresión y gases calientes. Esto no solo reduce la potencia, sino que también puede dañar el asiento de la válvula y la propia válvula.
• Montaje Incorrecto del Balancín Hidráulico (o Taqué): En motores con taqués hidráulicos, un montaje incorrecto o la falta de tiempo de reposo después de un cambio de pistón o componentes del tren de válvulas puede llevar a un exceso de aceite en el taqué. Si el taqué no se purga correctamente, puede mantener la válvula ligeramente abierta, provocando un contacto violento entre el pistón y la válvula cuando el motor arranca. Esto resulta en válvulas dobladas, rotas y daños severos al pistón y a la culata.
• Acumulación de Carbonilla: Especialmente en motores de inyección directa, la acumulación excesiva de depósitos de carbono en el vástago y el plato de la válvula de admisión puede impedir su cierre adecuado, reduciendo la compresión y el rendimiento.
• Desgaste Natural: Con el tiempo y el kilometraje, las válvulas y sus asientos se desgastan, lo que puede llevar a una pérdida de sellado y, en última instancia, a una disminución de la compresión del motor.

Los síntomas de una válvula defectuosa pueden incluir pérdida de potencia, ralentí inestable, ruidos inusuales provenientes del motor, aumento del consumo de combustible y emisiones, e incluso fallos de encendido (misfires).

Mantenimiento Preventivo y Consideraciones de Costo

El mantenimiento adecuado es clave para la longevidad de las válvulas. Esto incluye el uso de aceites de motor de calidad, el respeto de los intervalos de mantenimiento recomendados por el fabricante (como Renault) y la revisión periódica del juego de válvulas (en motores que lo requieren).

El presupuesto para el cambio de una válvula es variable y depende en gran medida del modelo de coche, la extensión del daño y la mano de obra. Un coste inicial de reparación puede situarse a partir de los 25 euros por válvula, pero esta cifra es solo una referencia. A menudo, la sustitución de una válvula implica desmontar la culata, lo que conlleva la necesidad de reemplazar juntas, revisar otros componentes y realizar un trabajo de rectificado o asientos. Por ello, el coste total de la reparación puede ascender significativamente.

Es fundamental que, ante cualquier sospecha de fallo en las válvulas, acudas a un taller especializado. Los expertos no solo reemplazarán la pieza dañada, sino que también verificarán si la avería ha causado daños colaterales a otros mecanismos del motor, como los asientos de válvula, las guías, los pistones o el árbol de levas. Una reparación integral es vital para garantizar la fiabilidad y el rendimiento a largo plazo de tu vehículo.

Preguntas Frecuentes (FAQ)

¿Es normal que las válvulas se desgasten?

Sí, con el tiempo y el uso, el desgaste es normal debido a las altas temperaturas, presiones y fricción constante. Sin embargo, un mantenimiento adecuado y el uso de componentes de calidad pueden prolongar significativamente su vida útil.

¿Puedo conducir con una válvula doblada o quemada?

No es recomendable en absoluto. Conducir con una válvula doblada o quemada puede causar daños catastróficos al motor, incluyendo la perforación de pistones, daños en la culata y en el bloque motor, lo que resultaría en reparaciones mucho más costosas o incluso la necesidad de reemplazar el motor completo.

¿Qué causa la quema de una válvula?

La quema de una válvula ocurre cuando esta no cierra completamente, permitiendo que los gases de combustión calientes escapen a través del asiento. Esto puede deberse a un ajuste de juego incorrecto, depósitos de carbonilla, muelles débiles o rotos, o un asiento de válvula desgastado. El sobrecalentamiento constante de esta pequeña fuga eventualmente quema el metal de la válvula.

¿Con qué frecuencia se deben revisar las válvulas?

La frecuencia de revisión del juego de válvulas varía según el fabricante y el modelo del motor. Algunos motores modernos con taqués hidráulicos no requieren ajustes manuales, mientras que otros pueden necesitar ser revisados cada 40.000 a 100.000 kilómetros. Consulta siempre el manual de tu vehículo o a un especialista.

¿Qué es el "flotado de válvulas"?

El flotado de válvulas ocurre a altas revoluciones del motor cuando los muelles de válvula no son lo suficientemente fuertes para cerrar las válvulas a la velocidad requerida. Esto hace que la válvula "flote" o rebote en su asiento, perdiendo el contacto adecuado con el árbol de levas y pudiendo incluso golpear el pistón, causando daños severos.
