Conector OBDII: El Cerebro de Diagnóstico de Tu Auto

En el mundo automotriz moderno, la complejidad de los vehículos ha crecido exponencialmente. Sin embargo, gracias a sistemas como el Diagnóstico a Bordo de Segunda Generación, más conocido como OBDII (On-Board Diagnostics II), el mantenimiento y la identificación de problemas se han vuelto más accesibles. Este sistema es, en esencia, el lenguaje que utiliza tu coche para comunicarse contigo o con tu mecánico, revelando información vital sobre su funcionamiento interno. Si alguna vez has visto la luz de "revisar motor" encendida en tu tablero, o un técnico ha conectado una herramienta a tu coche para "leer códigos", entonces ya has interactuado con el sistema OBDII.

El conector OBDII es mucho más que un simple puerto; es la puerta de entrada a un vasto universo de datos que tu vehículo genera constantemente. Permite la extracción de códigos de diagnóstico de fallas (DTCs) y datos en tiempo real, facilitando la identificación y solución de problemas de manera eficiente. En este artículo, desglosaremos qué es el OBDII, cómo funciona, su historia, los diferentes protocolos y cómo esta herramienta fundamental beneficia a propietarios de vehículos, incluyendo modelos como los de Renault, para asegurar su óptimo rendimiento y longevidad.

Historia y Evolución del OBDII: Un Estándar Global

El concepto de diagnóstico a bordo no es nuevo, pero el OBDII representa un salto significativo en estandarización y capacidad. Sus orígenes se remontan a California, donde la Junta de Recursos del Aire de California (CARB) implementó requisitos de OBD en todos los coches nuevos a partir de 1991 para controlar las emisiones. Esta iniciativa sentó las bases para lo que se convertiría en un protocolo estandarizado a nivel mundial.

La Sociedad de Ingenieros Automotrices (SAE) recomendó el estándar OBDII, estandarizando los DTCs y el conector OBD en todos los fabricantes (SAE J1962). A partir de ahí, el estándar OBDII se implementó gradualmente:

• 1996: El OBDII se hizo obligatorio en EE. UU. para coches y camiones ligeros.
• 2001: Requerido en la Unión Europea para coches de gasolina (conocido como EOBD).
• 2003: Requerido en la Unión Europea también para coches diésel.
• 2005: El OBDII fue requerido en EE. UU. para vehículos de servicio mediano.
• 2008: Los coches en EE. UU. deben usar ISO 15765-4 (CAN) como base OBDII.
• 2010: Finalmente, el OBDII se hizo obligatorio en vehículos pesados de EE. UU.

Esta evolución demuestra la importancia crítica del OBDII no solo para el diagnóstico, sino también para el control de emisiones y la interoperabilidad entre diferentes marcas y modelos de vehículos.

El Conector OBDII (DLC): Tu Puerta de Acceso a la Información del Coche

El conector OBDII, también conocido como Conector de Enlace de Datos (DLC), es el punto físico a través del cual los escáneres se comunican con el vehículo. Es un conector de 16 pines, generalmente trapezoidal, y está diseñado para ser de fácil acceso. En la mayoría de los vehículos, se encuentra cerca del volante, a menudo debajo del salpicadero o en la consola central, aunque en algunos casos puede estar oculto detrás de una tapa.

Tipos de Conectores OBDII: Tipo A vs. Tipo B

En la práctica, se pueden encontrar dos tipos de conectores OBDII: Tipo A y Tipo B. Aunque comparten configuraciones de pines similares, existen diferencias clave:

El pin 16 del conector OBDII suministra energía de la batería, incluso a menudo con el encendido apagado. La configuración exacta de los pines (pinout) depende del protocolo de comunicación que utilice el vehículo. En la mayoría de los coches modernos, el CAN bus es el protocolo predominante, lo que significa que los pines 6 (CAN-H) y 14 (CAN-L) suelen estar conectados.

Protocolos de Comunicación OBDII: El Lenguaje del Vehículo

OBDII es un protocolo de capa superior, comparable a un "idioma" que los sistemas del coche utilizan para comunicarse. CAN (Controller Area Network) es, por otro lado, un método de comunicación, como un "teléfono". Desde 2008, el CAN bus (ISO 15765-4) se ha convertido en el protocolo de capa inferior obligatorio para OBDII en todos los coches vendidos en EE. UU. y es el más utilizado globalmente.

Sin embargo, en coches más antiguos (anteriores a 2008), es posible encontrar otros cuatro protocolos de capa inferior que fueron la base del OBDII:

• ISO 14230-4 (KWP2000): Común en coches de 2003 en adelante, especialmente en Asia.
• ISO 9141-2: Utilizado en vehículos europeos, Chrysler y asiáticos entre 2000 y 2004.
• SAE J1850 (VPW): Predominante en coches GM más antiguos.
• SAE J1850 (PWM): Utilizado principalmente en coches Ford más antiguos.

Estos protocolos especifican la velocidad de bits (por ejemplo, 250K o 500K para CAN bus), los identificadores CAN (11 bits o 29 bits) y la estructura de los mensajes, asegurando que los escáneres puedan interpretar correctamente la información.

Servicios y Modos OBDII: Lo que Tu Coche Puede Decir

El sistema OBDII se organiza en 10 servicios o modos de diagnóstico estandarizados, cada uno diseñado para una función específica. Aunque no todos los vehículos soportan todos los modos, y algunos pueden tener modos específicos del fabricante, los principales incluyen:

• Modo 0x01: Muestra datos actuales del tren motriz en tiempo real (velocidad, RPM, nivel de combustible, etc.).
• Modo 0x02: Muestra datos de "cuadro congelado" (información del vehículo en el momento en que se estableció un DTC).
• Modo 0x03: Muestra los códigos de diagnóstico de fallas (DTCs) almacenados que afectan las emisiones.
• Modo 0x04: Borra los DTCs y la información del cuadro congelado.
• Modo 0x05: Resultados de la prueba de monitoreo del sensor de oxígeno.
• Modo 0x06: Resultados de la prueba de monitoreo a bordo para sistemas no monitoreados continuamente.
• Modo 0x07: Muestra los DTCs pendientes de sistemas monitoreados continuamente.
• Modo 0x08: Control de componentes a bordo/pruebas de sistemas.
• Modo 0x09: Solicita información del vehículo (VIN, calibración, etc.).
• Modo 0x0A: Solicita DTCs permanentes.

Dentro de cada modo, hay PIDs (Parameter IDs), que son identificadores específicos para cada tipo de dato o información solicitada. Por ejemplo, en el Modo 0x01, el PID 0x0D corresponde a la velocidad del vehículo. Si un ECU relacionado con emisiones soporta cualquier servicio OBDII, debe soportar el Modo 0x01 PID 0x00, que informa sobre los PIDs que el vehículo soporta. Esto lo convierte en una prueba fundamental de compatibilidad con OBDII.

Cómo Funcionan los Mensajes OBDII: Desde Solicitudes Simples hasta Datos Complejos

Toda la comunicación OBDII implica mensajes de solicitud y respuesta. Un escáner envía una "solicitud OBDII" al coche, y el coche responde con "respuestas OBDII". Por ejemplo, para obtener la velocidad del vehículo, el escáner envía una solicitud con el Modo 0x01 y PID 0x0D. El coche responde con un valor que el escáner decodifica a una velocidad en km/h o mph.

Transporte de Mensajes OBDII (ISO-TP)

Todos los datos OBDII se comunican a través del bus CAN mediante un protocolo de transporte llamado ISO-TP (ISO 15765-2). Esto es crucial para transmitir cargas útiles que exceden los 8 bytes que caben en un solo fotograma CAN. Por ejemplo, al extraer el Número de Identificación del Vehículo (VIN) o varios DTCs, se requiere una comunicación de múltiples fotogramas que ISO-TP gestiona mediante segmentación, control de flujo y reensamblaje.

Ejemplos de Comunicación Multi-fotograma: VIN y DTCs

Para obtener el VIN, se utiliza el Modo 0x09 y el PID 0x02. El escáner envía una solicitud de fotograma único, y el vehículo responde con un "Primer Fotograma" que indica la longitud total del VIN (20 bytes, incluidos los datos de control) y luego envía el resto de la información en fotogramas de "Flujo Continuo". De manera similar, para los DTCs (Modo 0x03), si hay más de dos códigos almacenados, la respuesta también se divide en múltiples fotogramas.

Los códigos de diagnóstico de fallas (DTCs) son valores de 2 bytes que se dividen en una categoría (los primeros 2 bits) y un código de 4 dígitos (los 14 bits restantes). Estos códigos se pueden buscar en bases de datos para entender la falla específica (ej. P0301 para "Cilindro 1 Fallo de Encendido Detectado").

OBDII en Vehículos Renault: Un Pilar para el Mantenimiento

Los vehículos Renault, al igual que la mayoría de los fabricantes de automóviles modernos, cumplen con los estándares OBDII. Esto significa que un Renault Megane 2, un Clio, un Captur o cualquier otro modelo fabricado después de las fechas de implementación obligatorias (2001 para gasolina, 2003 para diésel en la UE) incorpora el conector OBDII y el sistema de diagnóstico a bordo.

Para los propietarios de Renault, entender el OBDII es fundamental. Cuando la luz de "SERVICE" o "CHECK ENGINE" se enciende en el tablero de un Renault Megane 2, por ejemplo, el sistema OBDII ha detectado una anomalía y ha almacenado un DTC. Un mecánico o incluso el propio propietario con un escáner OBDII puede conectar la herramienta al puerto, leer el código y obtener una pista vital sobre el problema.

Así como es crucial elegir el aceite de motor adecuado para un Renault Megane 2 (como CASTROL, MANNOL, MOTUL, ELF o TotalEnergies, que oscilan entre 19 € y 86 € dependiendo del tipo y fabricante), es igualmente importante utilizar las herramientas de diagnóstico OBDII correctas para asegurar que cualquier intervención sea precisa y efectiva. Si bien el núcleo del OBDII es estandarizado, es importante notar que los fabricantes, incluyendo Renault, también implementan sus propios protocolos CAN propietarios para funciones internas de las ECU que no siempre están accesibles a través de los comandos OBDII estándar. Sin embargo, para los problemas relacionados con las emisiones y fallas del tren motriz, el OBDII es la herramienta universal.

Cómo Utilizar un Escáner OBDII y Decodificar Datos

El proceso general para usar un escáner OBDII implica:

1. Conexión: Enchufar el escáner al conector OBDII del vehículo.
2. Comunicación: El escáner intentará establecer comunicación, a menudo probando diferentes velocidades de bits (250K, 500K) e identificadores CAN (11 bits, 29 bits) hasta encontrar la correcta.
3. Solicitud de PIDs: Una vez conectado, el escáner puede solicitar PIDs específicos o el PID 0x00 para ver qué PIDs son soportados por el vehículo.
4. Decodificación: Los datos brutos recibidos del vehículo deben ser decodificados a valores físicos (ej. 0x32 para 50 km/h) utilizando las reglas de escalado y desplazamiento especificadas en los estándares (ISO 15031-5/SAE J1979) o archivos DBC (Database CAN).

Es importante espaciar las solicitudes OBDII (300-500 ms entre cada una) para evitar sobrecargar las ECU y asegurar respuestas precisas. También se pueden configurar filtros para registrar solo las respuestas OBDII relevantes, especialmente si el vehículo también emite datos CAN específicos del fabricante.

Aplicaciones Prácticas del OBDII: Más Allá de la Luz de Falla

El OBDII va más allá de simplemente leer códigos de error. Sus aplicaciones son diversas y valiosas:

• Reducción de Costos de Combustible: Monitoreando datos en tiempo real como el consumo de combustible o el rendimiento del motor, se pueden identificar hábitos de conducción ineficientes o problemas que afectan la economía de combustible.
• Diagnóstico en Tiempo Real: Permite a los técnicos y entusiastas ver cómo funciona el vehículo en tiempo real, facilitando la identificación de problemas intermitentes o difíciles de replicar.
• Mantenimiento Predictivo: Al monitorear constantemente parámetros clave, se pueden predecir posibles fallas antes de que ocurran, permitiendo un mantenimiento proactivo y evitando averías costosas.
• "Caja Negra" del Vehículo: Un registrador de datos OBDII puede actuar como una "caja negra", grabando información sobre el comportamiento del vehículo en caso de accidentes o disputas, proporcionando datos valiosos para el análisis forense.
• Optimización del Rendimiento: Para los entusiastas, el OBDII permite monitorear y ajustar el rendimiento del motor, probar piezas prototipo y optimizar la experiencia de conducción.

Preguntas Frecuentes sobre el Conector OBDII

¿Todos los coches tienen un conector OBDII?

Casi todos los coches no eléctricos más nuevos lo tienen. En EE. UU. es obligatorio desde 1996, en la UE desde 2001 (gasolina) y 2003 (diésel). Algunos coches más antiguos pueden tener el conector de 16 pines pero no soportar completamente el estándar OBDII.

¿Dónde está el conector OBDII en mi Renault?

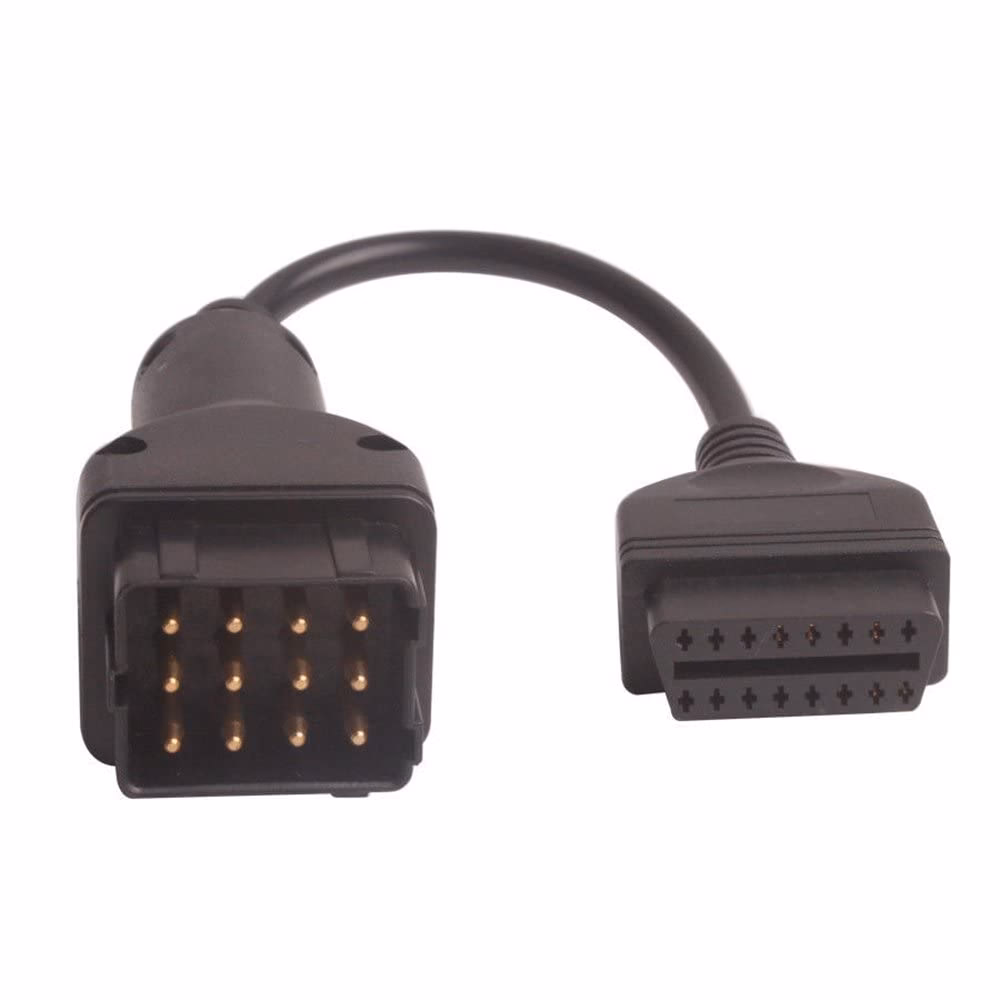

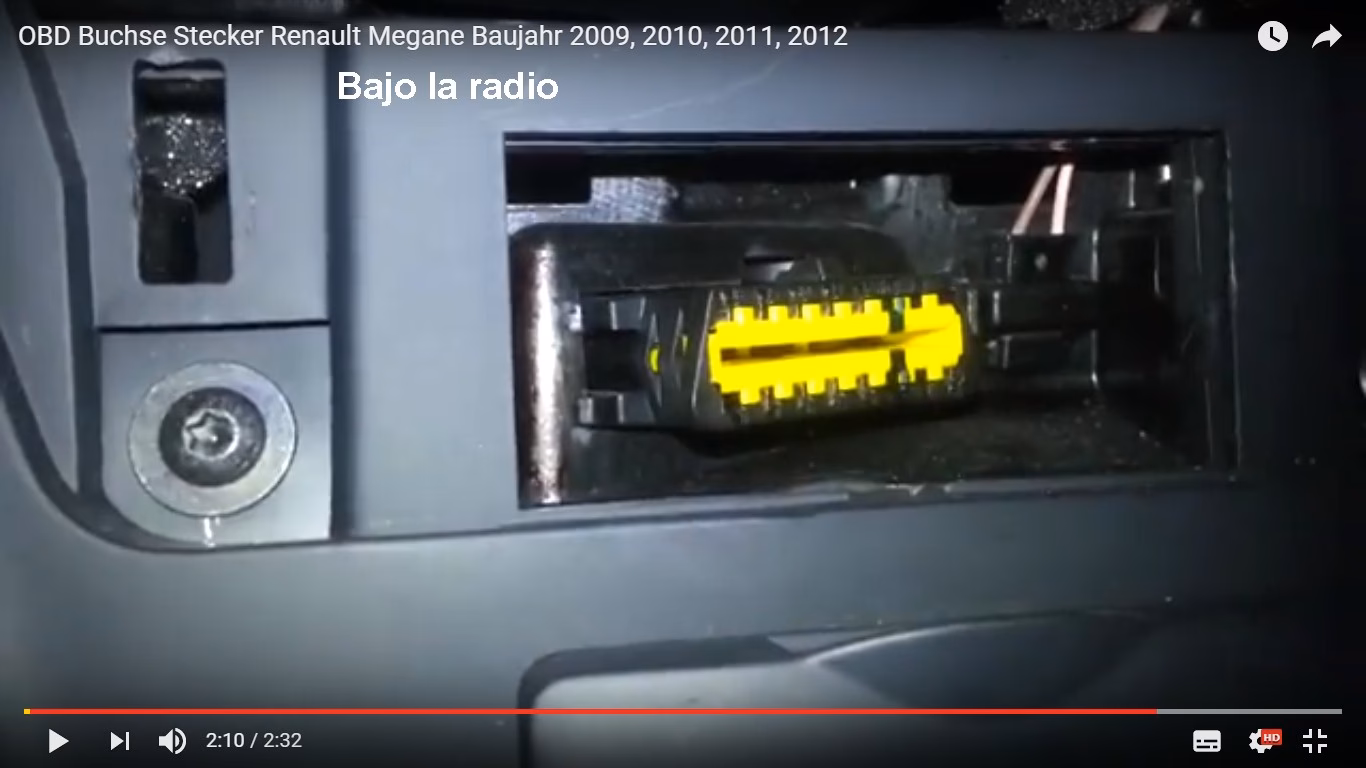

En la mayoría de los vehículos Renault, el conector OBDII se encuentra típicamente debajo del salpicadero, cerca de la columna de dirección o en la consola central. A veces puede estar oculto detrás de una pequeña tapa o cubierta.

¿Qué es una luz de "revisar motor"?

La luz de "revisar motor" (Malfunction Indicator Light - MIL) se enciende cuando el sistema OBDII de tu coche detecta una falla relacionada con las emisiones o el tren motriz. Indica que se ha almacenado uno o más DTCs.

¿Puedo borrar los códigos de falla yo mismo?

Sí, con un escáner OBDII puedes borrar los DTCs (Modo 0x04). Sin embargo, si el problema subyacente no se resuelve, el código volverá a aparecer. Borrar un código sin solucionar la causa raíz no es una solución.

¿Necesito un escáner especial para mi Renault?

Para la mayoría de los diagnósticos básicos y la lectura de códigos de error relacionados con las emisiones, un escáner OBDII genérico funcionará en tu Renault. Sin embargo, para diagnósticos más profundos o funciones específicas del fabricante (como la codificación de llaves o el reinicio de ciertos módulos), puede que necesites un escáner de nivel profesional o específico para Renault.

En resumen, el conector OBDII es una herramienta indispensable en el diagnóstico y mantenimiento automotriz moderno. Al comprender su funcionamiento y sus capacidades, los propietarios de vehículos como los Renault pueden tomar un papel más activo en el cuidado de su coche, asegurando que se mantenga en óptimas condiciones y prolongando su vida útil.
